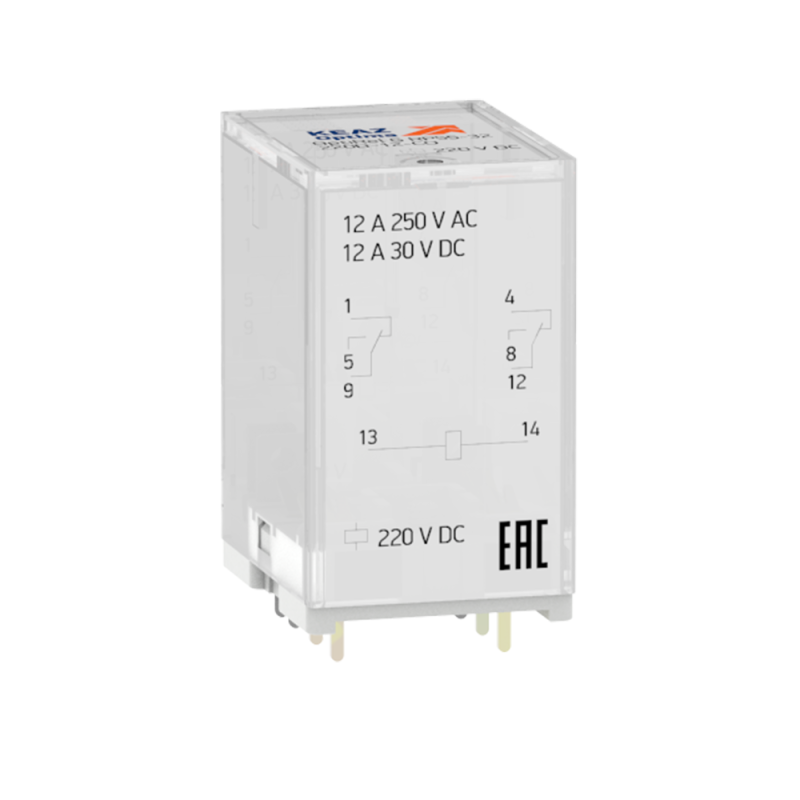

Реле промежуточное OptiRel G RP55-32-48-12-CO/TI| 281065 | КЭАЗ

Реле промежуточное RP55-32-48-12-CO/TI от КЭАЗ - универсальное устройство серии OptiRel G для коммутации слаботочных управляющих цепей и усиления сигнала в силовых контурах до 12 А. Применяется в системах автоматизации, где требуется надёжная гальваническая развязка между управлением и нагрузкой.

Назначение и область применения

Реле промежуточное RP55-32-48-12-CO/TI используется для передачи управляющего сигнала от контроллеров, терморегуляторов, датчиков или пультов управления к мощным потребителям - например, двигателям, нагревателям, световым приборам. Обеспечивает гальваническую развязку между слаботочными и силовыми цепями, защищая чувствительную электронику от помех и скачков напряжения. Подходит для промышленных автоматизированных систем: станков, конвейеров, систем вентиляции, насосных станций.

Технические характеристики

• Напряжение питания цепи управления: 48 В переменного тока (AC)
• Номинальный ток контактов: 12 А
• Тип управления: моностабильное (при снятии напряжения - возвращается в исходное состояние)
• Количество переключающих контактов: 2 (один нормально открытый, один нормально замкнутый - двойной контакт)
• Тип подключения: винтовые зажимы для проводов
• Поляризация: свободная - можно подключать к сети без учёта полярности
• Контакты: изготовлены из сплава серебро-никель (AgNi) - устойчивы к дуговому износу
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или распределительную коробку
• Функции: кнопка «тест» для ручного включения/выключения, встроенный механический индикатор положения контактов
• С принудительно управляемыми контактами: да - гарантирует размыкание даже при сваривании контактов

Совместимость и монтаж

Реле промежуточное RP55-32-48-12-CO/TI - втычное устройство, предназначенное для установки на DIN-рейку через специальную розетку RR94. Без розетки реле невозможно смонтировать. Для надёжной фиксации в розетке необходимо использовать отдельно приобретаемый фиксатор. Установка выполняется путём вставки реле в розетку до щелчка; демонтаж - легкий, благодаря наличию кнопки отпускания. Подключение проводов осуществляется винтовыми зажимами: для управляющей цепи - к выводам катушки, для нагрузки - к контактам. Диаметр провода: рекомендуется до 2,5 мм2.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC 61810-1 и ГОСТ Р МЭК 61810-1. Наличие принудительно управляемых контактов повышает безопасность в критичных системах, предотвращая самопроизвольное замыкание. Однако из-за степени защиты IP00 реле нельзя устанавливать в условиях повышенной запылённости, влаги или воздействия механических повреждений - обязательно использование защитного корпуса.

Преимущества

• Высокая надёжность контактов AgNi - долгий срок службы при частых включениях
• Индикатор состояния контактов позволяет визуально определить работу устройства без тестера
• Кнопка «тест» упрощает диагностику и обслуживание
• Гальваническая развязка снижает риск повреждения управляющей электроники
• Широкая совместимость с другими элементами серии OptiRel G - легко масштабируется

Ограничения применения

• Не предназначено для установки вне защитного корпуса - IP00 не защищает от пыли, влаги и случайного прикосновения
• Требуется обязательное использование розетки RR94 и фиксатора - без них реле не работает
• Поддерживает только переменный ток 48 В - несовместимо с постоянным током (DC)
• Не содержит встроенную защиту от импульсных перенапряжений - при работе с индуктивными нагрузками (например, катушками, двигателями) необходим внешний RC-фильтр или TVS-диод

Примеры использования

• Управление двигателем конвейера через PLC с выходом 24 В DC - через реле RP55-32-48-12-CO/TI сигнал преобразуется в 48 В AC для включения магнитного пускателя
• Автоматическое включение системы вентиляции при достижении температуры - термостат подаёт сигнал на катушку реле, которое замыкает цепь вентилятора
• Сигнализация аварии: реле активирует звуковой или световой индикатор при срабатывании датчика давления

Практические советы

• Выбирая реле, проверьте соответствие напряжения управления (48 В AC) вашей системе - неверное напряжение выведет реле из строя
• Всегда используйте розетку RR94 и фиксатор - они обеспечивают надёжный контакт и быстрый сервис
• При подключении индуктивных нагрузок (двигатели, соленоиды) установите параллельно контакту RC-цепь или варистор для гашения ЭДС самоиндукции
• Для контроля работоспособности в реальном времени ориентируйтесь на механический индикатор - он показывает физическое положение контактов, а не наличие напряжения
• Запрещено использовать реле в средах с высокой влажностью, химическими испарениями или взрывоопасной атмосферой - несмотря на прочность контактов, корпус не герметичен
