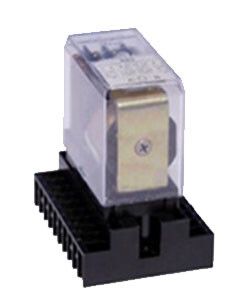

Реле промежуточное РПУ-2М-211-6620-У3 220В/50Гц под винт 6А 6з+2р IP40 Электротехник ET012301

Реле промежуточное РПУ-2М-211-6620-У3 от Электротехник - устройство для переключения слабых управляющих сигналов в мощные цепи с нагрузкой до 6 А. Подходит для сборки щитов автоматизации, где требуется распределение команд между несколькими потребителями. Артикул et012301 соответствует модели с 6 нормально замкнутыми и 2 нормально разомкнутыми контактами на 220 В переменного тока.

Назначение и область применения

Реле промежуточное РПУ-2М-211-6620-У3 используется для усиления и распределения управляющего сигнала в системах автоматизации. Его применяют там, где контроллер или датчик не может напрямую коммутировать силовые цепи - например, при управлении двигателями, клапанами, светильниками или другими исполнительными механизмами. Устройство работает в сетях переменного тока 220 В / 50 Гц и постоянного тока до 220 В. Часто встречается в пультах управления, станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока, 50 Гц; допускается работа при постоянном токе до 220 В
• Количество контактов: 6 нормально замкнутых (З) + 2 нормально разомкнутых (Р)
• Коммутируемый ток: до 6 А
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Тип установки: крепление на DIN-рейку через зажимы, контакты под винтовые соединения
• Исполнение: У3 - для эксплуатации в условиях умеренного климата, температурой от −25 C до +40 C

Совместимость и монтаж

Реле промежуточное РПУ-2М-211-6620-У3 совместимо со всеми стандартными DIN-рейками шириной 35 мм. Контакты рассчитаны на провода сечением до 2,5 мм2 - зачищенные жилы фиксируются винтовыми зажимами. Для подключения используйте изолированные наконечники типа НШВИ, чтобы предотвратить ослабление контакта при вибрациях. Обязательно проверьте соответствие напряжения катушки - подключение к 380 В вызовет выход устройства из строя.

Безопасность и стандарты

Реле промежуточное РПУ-2М-211-6620-У3 соответствует требованиям ГОСТ Р МЭК 60947-5-1 для аппаратов управления. Конструкция обеспечивает гальваническую развязку между управляющей цепью и силовыми контактами. Отсутствуют сертификаты ATEX или IECEx - не применять во взрывоопасных средах.

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрации и удары, что важно для промышленных условий
• Чёткое разделение контактов: 6З+2Р позволяет реализовать сложную логику управления без дополнительных модулей
• Надёжная фиксация на рейке - не требует дополнительных креплений
• Простота обслуживания: доступ к контактам без демонтажа, легко диагностировать состояние

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или брызг - степень защиты IP40 исключает контакт с жидкостью
• Не использовать в цепях с индуктивной нагрузкой выше 6 А (например, крупные электромагниты или трансформаторы) без дополнительной защиты
• Не рекомендовано для частого включения-выключения более 1000 раз в час - возможен быстрый износ контактов
• Не подходит для автономных систем питания - требует стабилизированного источника 220 В

Примеры использования

• Управление трёмя насосами от одного PLC-выхода через три пары контактов
• Переключение режима работы станка: один контакт запускает двигатель, два других активируют охлаждение и индикацию
• Автоматическое отключение света в помещении после завершения цикла производства
• Резервирование цепи: основной и резервный контур с переключением через нормально замкнутые контакты

Практические советы

• При монтаже в шкафу оставляйте минимум 10 мм свободного пространства вокруг реле для теплоотвода
• Подключайте силовые провода отдельно от управляющих - не допускайте их соседства, чтобы избежать помех
• Проверяйте плотность затяжки винтов: недостаточное усилие вызывает нагрев, избыточное - повреждает контактную группу
• Для длительной службы регулярно осматривайте контакты на окисление - особенно в помещениях с химическими выбросами
• Если нужна большая коммутационная способность - выбирайте модель с 8 контактами или используйте несколько экземпляров РПУ-2М-211-6620-У3
