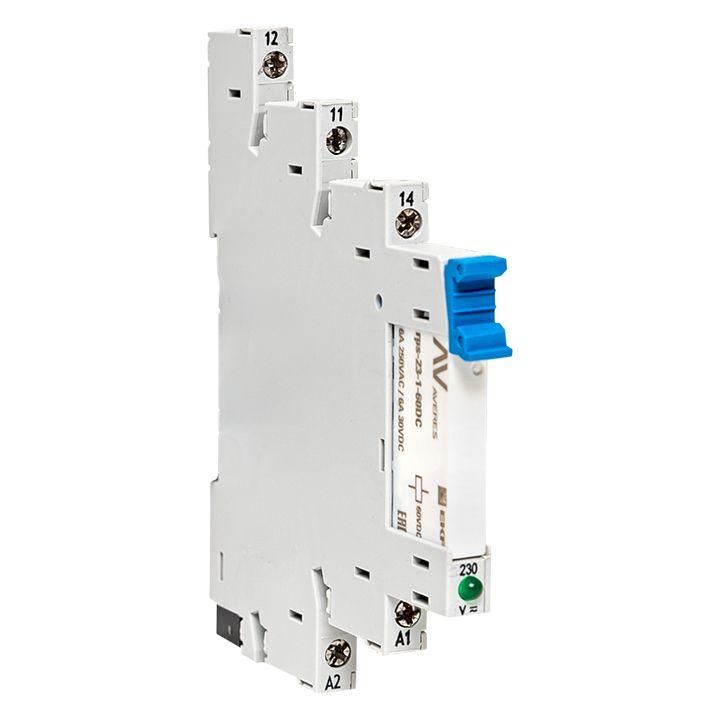

Реле промежуточное с розеткой в сборе РП slim 23/1 6A 230В AC | rps-23-1-60-rms230AC EKF

Реле промежуточное с розеткой в сборе РП slim 23/1 6А 230В AC от бренда EKF серии Averes - это компактное устройство для управления нагрузками до 6 А в цепях переменного тока. Устройство удобно монтируется на DIN-рейке и оснащено съёмной розеткой для быстрого подключения и замены.

Назначение и область применения

Реле промежуточное с розеткой в сборе РП slim 23/1 6А 230В AC используется для передачи управляющего сигнала между слаботочными цепями (например, от PLC, терморегуляторов или кнопочных постов) и силовыми нагрузками. Подходит для автоматизации систем: управление светом, насосами, вентиляцией, маломощными двигателями и конвейерами. Благодаря наличию розетки, устройство легко заменяется без перепайки проводов - особенно полезно при частых обслуживаниях или аварийных ситуациях.

Технические характеристики

• Тип тока: переменный (AC), 230 В - оптимально для сетей 220–240 В в жилых и промышленных объектах;
• Номинальный ток: 6 А - максимальная допустимая нагрузка на контакты; не рекомендуется использовать для токов выше этого значения;
• Тип контактов: один двойной контакт (1H - одна группа переключаемых контактов);
• Комплектация: встроена съёмная розетка типа RM-23 - обеспечивает надёжный контакт и исключает случайное отключение;
• Режим работы: моностабильный - возвращается в исходное состояние после снятия напряжения с катушки;
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли в больших количествах;
• Съёмные клеммы: да - позволяют отсоединить реле от проводов без демонтажа всей системы;
• Наличие дисплея: да - индикатор состояния (вкл./выкл.) позволяет визуально контролировать работу устройства;
• Поляризация: свободная - можно подключать катушку любым способом, полярность не важна.

Совместимость и монтаж

Реле промежуточное с розеткой в сборе РП slim 23/1 6А 230В AC совместимо со стандартной 35-миллиметровой DIN-рейкой. Для установки достаточно защёлкнуть корпус на рейке - фиксация механическая, без инструментов. Клеммы рассчитаны на провода из меди и алюминия сечением до 2,5 мм2. Розетка соответствует типу RM-23, что гарантирует совместимость с аналогичными изделиями серии Averes. Перед монтажом проверьте соответствие напряжения сети 230 В AC - использование с другим напряжением повредит катушку.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в помещениях класса IP40. Применяется в соответствии с ГОСТ Р МЭК 60947-5-1. Не предназначен для взрывоопасных сред, открытых площадок или мест с высокой влажностью. Индикация состояния снижает риск ошибочного вмешательства при обслуживании.

Преимущества

• Съёмная розетка ускоряет замену реле - не требуется откручивать провода;
• Индикатор состояния позволяет оперативно диагностировать отказ;
• Компактный форм-фактор экономит место на DIN-рейке;
• Поддержка алюминиевых и медных проводов - универсальность для старых и новых систем;
• Свободная полюсность катушки - упрощает подключение и снижает вероятность ошибки.

Ограничения применения

• Не предназначено для постоянной работы при токе выше 6 А - возможен перегрев и выход из строя;
• Защита IP40 не предохраняет от влаги, пыли и агрессивных сред - не применяйте в сырых, пыльных или наружных условиях;
• Не подходит для импульсных нагрузок с высокими пусковыми токами (например, мощные электродвигатели без пускателей);
• Дисплей не является полноценным цифровым интерфейсом - показывает только текущее состояние, не регистрирует события.

Примеры использования

• Управление освещением в цеху через сигнал от PLC;
• Включение вентилятора охлаждения при достижении температуры термостатом;
• Автоматическое включение насоса по команде с датчика уровня;
• Коммуникация между пультом управления и группой розеток в распределительном щите.

Практические советы

• При подключении используйте провода сечением 0,5–2,5 мм2 - слишком толстые провода не войдут в клеммы;
• Перед заменой реле всегда отключайте питание - даже при выключенном состоянии контакта на катушке остаётся напряжение;
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев и окисление;
• Если реле часто переключается (более 10 раз в минуту), убедитесь, что нагрузка не создаёт скачков тока - возможно потребуется дополнительная защита;
• Для долговечности избегайте установки рядом с источниками тепла (часто встречаются возле преобразователей частоты).
