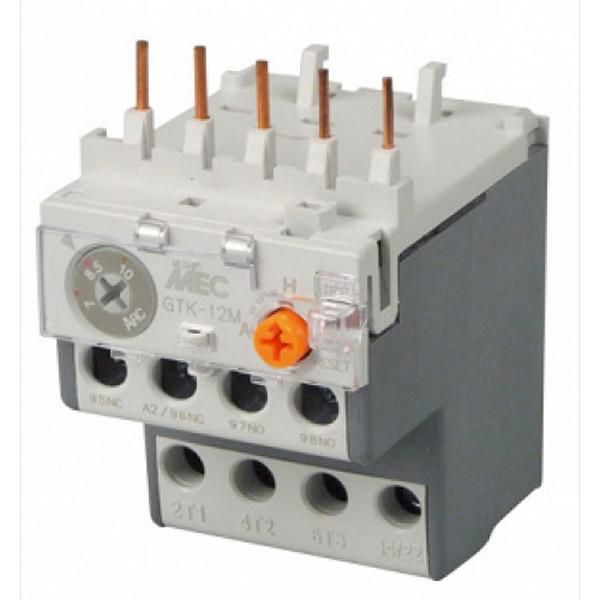

Тепловое реле GTK-12M 0.52 3H | 1271003200 Lsis

Тепловое реле GTK-12M 0.52 3H от LS Electric предназначено для защиты электродвигателей от перегрузки и используется совместно с мини-контакторами. Артикул 1271003200 обеспечивает точную работу при номинальном токе 0,52 А и подключается через DIN-рейку.

Назначение и область применения

Тепловое реле GTK-12M 0.52 3H защищает электродвигатели от длительной перегрузки, вызванной превышением допустимого тока. Его применяют в системах управления маломощными двигателями - насосах, вентиляторах, компрессорах, конвейерах и другом оборудовании с частым пуском. Работает исключительно в паре с мини-контакторами, устанавливаемыми на DIN-рейку. Подходит для цепей переменного тока до 690 В.

Технические характеристики

• Номинальный ток: 0,52 А - предельный ток, при котором реле сохраняет работоспособность; регулируется вблизи этого значения;
• Количество полюсов: 3 - контроль трёх фаз одновременно;
• Контакты: 3 нормально замкнутых (3NO) и 1 нормально разомкнутый (1NC) - используются для сигнализации и отключения цепи;
• Род тока: переменный - работает только в сетях AC;
• Максимальное рабочее напряжение: 690 В - максимальное напряжение, которое можно коммутировать контактами;
• Тип присоединения: винтовое - провода закрепляются болтами, требует осторожного затяжения;
• Способ монтажа: DIN-рейка или монтажная плата - совместим с типовой рейкой шириной 35 мм;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды;
• Класс расцепления: 10A - время срабатывания при перегрузке 10×Iн составляет 4–10 секунд, что соответствует требованиям к защите двигателей с высоким пусковым током;
• Исполнение: нереверсивное - не поддерживает управление направлением вращения ;
• Встроенная система: 1 НО + 1 НЗ - вспомогательные контакты уже установлены внутри устройства, не требуют дополнительной установки.

Совместимость и монтаж

Тепловое реле GTK-12M 0.52 3H проектировалось для установки прямо на мини-контакторы LS Electric с винтовыми зажимами. Для других моделей или при необходимости вынесенного монтажа используйте базовый элемент AZ-22H. Монтируйте устройство на шину DIN 35 мм - фиксируется щелчком. Не требуется дополнительное крепление. Обязательно проверьте соответствие токового класса реле и контактора перед сборкой. Присоединение проводов - только винтовое, без быстрозажимных клемм.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Класс расцепления 10A гарантирует безопасное отключение при пусковых импульсах. Отсутствует внутренняя терморегулировка - пользователь не может изменить порог срабатывания, он задан заводом. Электромагнитная помехоустойчивость не указана - избегайте установки рядом с источниками мощных радиопомех.

Преимущества

• Встроенные вспомогательные контакты снижают количество внешних деталей и ускоряют монтаж;
• Фиксация на DIN-рейке позволяет легко менять реле без демонтажа всей системы;
• Высокая надёжность механической части благодаря исполнению “не дифференциальное” - меньше точек отказа;
• Подбор по току 0,52 А оптимален для маломощных двигателей, где другие модели слишком грубые;
• Совместимость с сериями GTK/GTH от LS Electric обеспечивает единый подход к автоматизации.

Ограничения применения

• Не для постоянного тока - только переменный ток (AC);
• Защита IP20 запрещает использование во влажных помещениях, на улице или в местах с пылевыми выбросами;
• Нельзя использовать как самостоятельный аппарат - обязательно нужен мини-контактор;
• Нет возможности ручной регулировки тока срабатывания - выбирается жестко по значению 0,52 А;
• Не рекомендовано применение в условиях частых аварийных отключений - срок службы контактов ограничен;
• Не подходит для защиты оборудования с очень длинными кабелями - влияние температурного режима среды может исказить показания.

Примеры использования

• Электронасос в системе водоснабжения дома - двигатель 0,37 кВт, потребляет около 0,8 А, реле на 0,52 А подобрано с запасом;
• Вентиляционный агрегат в офисе - питание 220 В, три фазы, ток 0,5 А - идеальный вариант для GTK-12M 0.52 3H;
• Ленточный конвейер на пищевом участке - требует защиты от заклинивания, реле отключает питание при перегреве;
• Автоматизированная линия с несколькими мини-контакторами - все реле GTK-12M 0.52 3H монтируются на одну DIN-рейку.

Практические советы

• Выбирая реле, сверьте фактический ток нагрузки двигателя - лучше брать модель чуть выше, чем ниже, чтобы избежать ложных срабатываний;
• Проверьте плотность затяжки винтов - слабый контакт вызывает нагрев, а перетяжка повреждает медные выводы;
• При использовании с AZ-22H убедитесь, что контакты контактора точно совпадают с положением реле - неверная ориентация приведёт к потере связи;
• Не устанавливайте реле возле нагревательных элементов - окружающая температура влияет на чувствительность;
• Обозначьте место установки - так легче найти проблему при сработавшем реле, особенно в многоканальных системах;
• При замене всегда берите тот же артикул 1271003200 - даже небольшие отличия в токе или количестве контактов могут нарушить всю логику управления.
