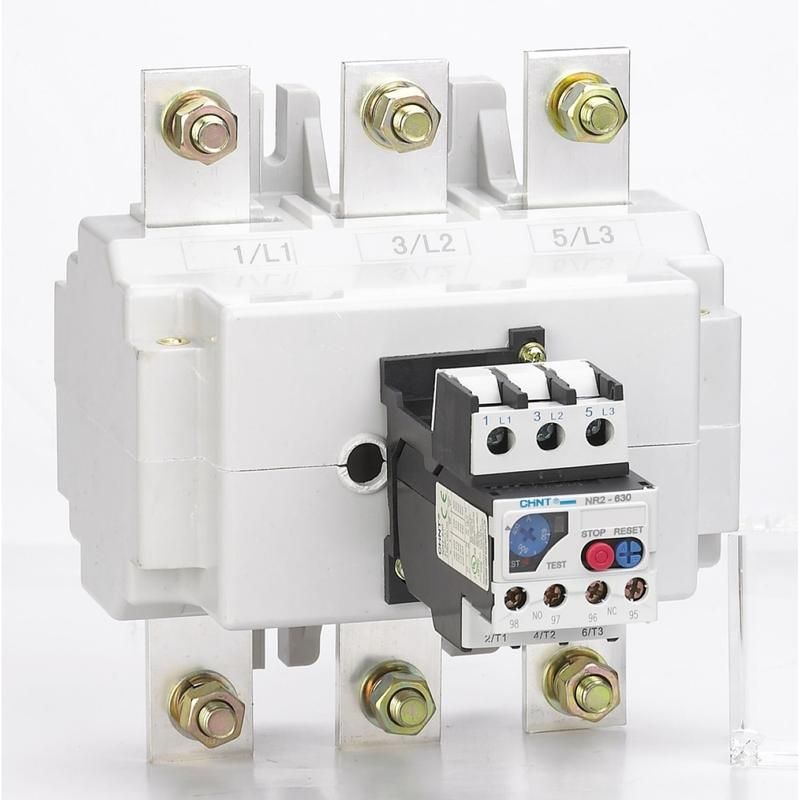

Реле тепловое NR2-630 400-630A (R) | 268302 CHINT

Реле тепловое NR2-630 400-630А (R) от CHINT предназначено для защиты мощных электродвигателей от перегрузки и обрыва фазы. Это устройство из серии NR2 обеспечивает точную настройку тока срабатывания в диапазоне 400–630 А и подходит для систем с напряжением до 690 В. Артикул 268302 - решение для промышленных установок, где важна надежность и долгий срок службы.

Назначение и область применения

Реле тепловое NR2-630 400-630А (R) защищает электродвигатели переменного тока от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Устройство применяется в цепях с частотой 50/60 Гц и напряжением до 690 В. Подходит для защиты насосов, компрессоров, конвейеров, вентиляторов и другого оборудования с высокой мощностью. Может использоваться как автономно, так и совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 400–630 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания соответствует стандарту IEC 60947-4-1, что гарантирует адекватную реакцию на перегрев без ложных срабатываний;
• Максимальное рабочее напряжение: 690 В - поддерживает работу в сетях среднего и высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для гибкой интеграции в системы управления;
• Тип подключения: винтовое - надежное и удобное для многократного обслуживания;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных кронштейнов;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически восстановить питание после остывания элементов.

Совместимость и монтаж

Реле тепловое NR2-630 400-630А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартизированный посадочный механизм. Монтаж выполняется путём прямого защёлкивания на корпус контактора или крепления на DIN-рейку. Для правильной работы необходимо соблюдать посадочные размеры и не допускать механических нагрузок на выводы. Кабельные соединения должны быть затянуты моментом 1,5–2 Нм - слишком слабый или чрезмерный зажим снижают надёжность контакта.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1 и имеет сертификацию CE. Применение в соответствии с инструкцией исключает риск возгорания при перегрузках. Конструкция предотвращает самопроизвольное срабатывание от внешних температурных воздействий благодаря встроенной термокомпенсации.

Преимущества

• Высокая стабильность срабатывания даже при колебаниях температуры окружающей среды;
• Индикация сработавшего состояния - визуальный сигнал помогает быстро определить причину остановки;
• Поддержка ручного и автоматического сброса - гибкость в управлении;
• Защита от обрыва фазы - предотвращает выход двигателя из строя при однополюсном питании;
• Долгий срок службы благодаря качественным материалам и герметичной конструкции.

Ограничения применения

Реле тепловое NR2-630 400-630А (R) не предназначено для защиты двигателей с током ниже 400 А - для меньших значений следует использовать другие модели серии NR2. Также не рекомендуется применять в условиях постоянных ударных нагрузок, вибраций выше 5g или при наличии взрывоопасной среды. Температура окружающего воздуха должна находиться в пределах –25C...+60C.

Примеры использования

• Промышленный компрессор с мощностью 250 кВт - защита от перегрузки при запуске и работе под повышенным давлением;
• Конвейерная лента на пищевом производстве - предотвращение остановки из-за заклинивания;
• Циркуляционный насос в системе отопления крупного объекта - защита от обрыва фазы в трёхфазной сети 690 В;
• Электропривод шахтного лифта - обеспечение безопасности при длительной работе в режиме перегрузки.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 400–630 А - использование вне этого диапазона снижает точность защиты;
• Не устанавливайте реле рядом с источниками сильного тепла - это может вызвать ложное срабатывание;
• При первом запуске выполните тестовый прогон с контролируемой нагрузкой - убедитесь, что срабатывание происходит в заданном диапазоне;
• После каждого срабатывания дождитесь полного остывания устройства перед повторным включением - это продлевает срок службы нагревательных элементов;
• При использовании в составе пускателя убедитесь, что все контакты плотно затянуты - плохой контакт увеличивает вероятность перегрева.
