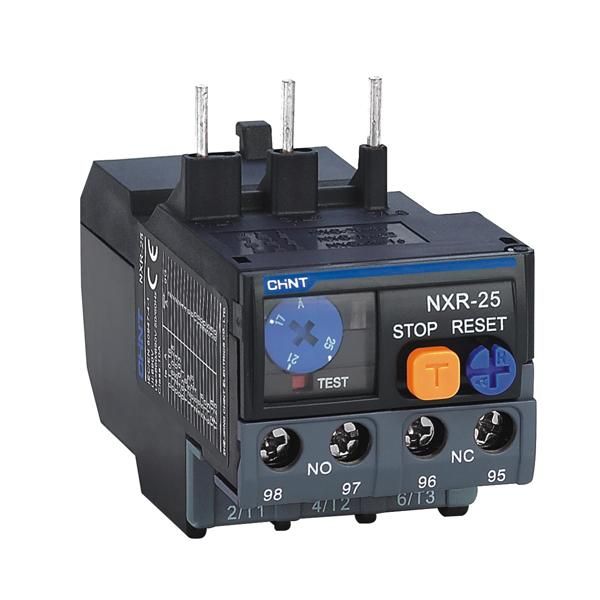

Реле тепловое NXR-25 12-18A (R) | 837118 CHINT

Реле тепловое NXR-25 12-18 Ампер от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током в пределах 12–18 А, обеспечивает автоматический сброс и точную настройку. Артикул 837118 - часть серии NXR, известной стабильностью и долговечностью.

Назначение и область применения

Реле тепловое NXR-25 12-18 Ампер защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может использоваться как самостоятельное устройство или совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 12–18 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - поддерживает работу в промышленных сетях высокого напряжения;
• Класс термореле: 10 - время срабатывания при перегрузке в 6 раз выше установленного тока составляет 10–20 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для гибкой интеграции в цепи управления;
• Тип подключения: винтовые зажимы - надёжное и удобное соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть реле в рабочий режим.

Совместимость и монтаж

Реле тепловое NXR-25 12-18 Ампер совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартные крепления для термореле. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что ток нагрузки попадает в диапазон 12–18 А - выход за границы снижает точность защиты.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и GB/T 14048.6. Обеспечивает класс защиты IP20 - защита от доступа пальцев и крупных предметов, но не рассчитано на воздействие воды или пыли. Все материалы соответствуют требованиям RoHS.

Преимущества

• Термокомпенсация - автоматическая корректировка срабатывания при изменении температуры окружающей среды;
• Индикация срабатывания - визуальный сигнал (выступающий флажок) показывает причину отключения;
• Выбор сброса: ручной или автоматический - гибкость в управлении восстановлением работы;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Стабильная работа при колебаниях сети - не ложные срабатывания при кратковременных скачках тока.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не защищает от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не допускается использование во взрывоопасных зонах - отсутствует сертификация Ex;
• Работает при температуре от –25C до +60C - вне этого диапазона возможны отказы;
• Запрещена установка рядом с источниками сильного тепла - влияет на точность термической защиты.

Примеры использования

• Защита насоса в системе водоснабжения с мощностью 2,2 кВт и током около 15 А;
• Контроль нагревательного элемента в печи с асинхронным двигателем 3 кВт;
• Автоматизация конвейера на пищевом производстве с частыми пусками и остановками;
• Подключение к контактору LC1-D25 для управления компрессором холодильной установки.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен находиться в середине диапазона 12–18 А для максимальной точности;
• Настройку тока осуществляйте только при отключенном питании - используйте регулировочный винт на лицевой панели;
• При аварийном отключении сначала устраните причину перегрузки, затем выполните ручной сброс - не ждите автоматического восстановления;
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать перегрев и ложное срабатывание;
• Для многократных пусков (например, в лифтах или станках) рекомендуется использовать ручной сброс - это исключит самопроизвольный запуск оборудования.
