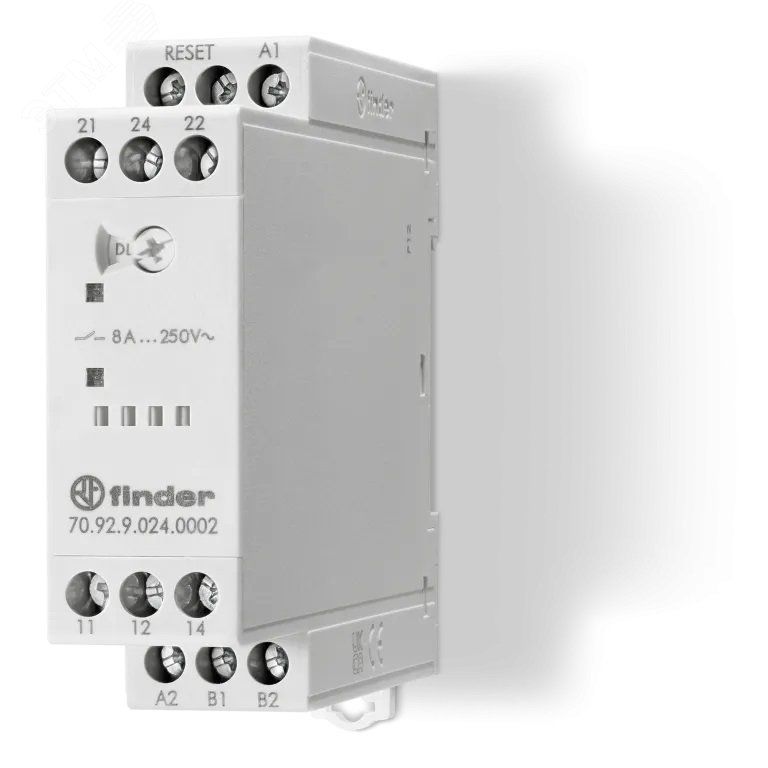

Реле термисторное (PTC), с/без память отказов, питание 230В АС, выход 2СO 8A, ширина 22.5мм, степень защиты IP20 - 70.92.8.230.0002 FINDER 709282300002

Реле термисторное Finder 70.92.8.230.0002 предназначено для защиты электродвигателей от перегрузки и перегрева на основе измерения температуры через внешний PTC-датчик. Устройство работает от сети 230 В AC, имеет два независимых контакта и компактную ширину 22,5 мм, что удобно для установки в распределительных щитах.

Назначение и область применения

Реле термисторное Finder 70.92.8.230.0002 защищает электродвигатели от повышения температуры обмоток, вызванного перегрузкой, заклиниванием, недостаточным охлаждением или перепадами напряжения. Отличается от традиционных тепловых реле тем, что реагирует именно на температуру, а не на ток - это делает его точнее в условиях переменной нагрузки. Подходит для насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с двигателями до 8 А.

Технические характеристики

• Питание: 230 В AC +-10%, 50/60 Гц
• Выходные контакты: 2CO (два переключающих контакта), максимальный коммутируемый ток - 8 А
• Ширина корпуса: 22,5 мм - совместимо со стандартными DIN-рейками
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип чувствительного элемента: PTC-термистор (положительный температурный коэффициент)
• Функция памяти отказов: доступны версии с памятью и без - зависит от исполнения

Совместимость и монтаж

Finder 70.92.8.230.0002 устанавливается на DIN-рейку типа TS35. Для работы требуется подключение внешнего PTC-датчика, который встраивается в обмотку двигателя. Клеммы для подключения датчика находятся на лицевой стороне устройства. Максимальная длина провода между датчиком и реле - до 10 метров (при использовании жил сечением не менее 0,75 мм2). Напряжение питания подключается к клеммам L/N. Выходные контакты используются для управления цепью питания двигателя или сигнализации аварии.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60255-8 и EN 60747-5-2 для термореле. Компоненты сертифицированы для использования в промышленных системах контроля. IP20 обеспечивает базовую безопасность внутри электрошкафа, но не допускает применение во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Точная реакция на температуру - меньше ложных срабатываний при скачках тока
• Два независимых контакта позволяют одновременно отключить двигатель и включить сигнал тревоги
• Малые габариты (22,5 мм) экономят место в щите
• Версии с памятью отказов фиксируют причину отключения - упрощают диагностику
• Не требует регулировки - настройка осуществляется через выбор PTC-датчика

Ограничения применения

• Не применяется без внешнего PTC-датчика - сам реле не измеряет температуру окружающей среды
• IP20 исключает использование вне закрытых щитов - нельзя монтировать на открытом воздухе или в сыром помещении
• Подходит только для двигателей с встроенным PTC-датчиком; не заменяет классические тепловые реле для устройств без температурного зонда
• Максимальный ток нагрузки - 8 А; для более мощных двигателей требуется другой тип защиты

Примеры использования

• Защита асинхронного двигателя насоса воды в системе водоснабжения
• Контроль температуры двигателя вентилятора в HVAC-системе
• Автоматическое отключение конвейера при перегреве привода
• Интеграция в панель управления станком с ЧПУ для предотвращения выхода из строя серводвигателей

Практические советы

• Выбирайте PTC-датчик с температурой срабатывания, соответствующей классу изоляции двигателя (обычно F или H)
• При монтаже датчика следите, чтобы он плотно прилегал к обмоткам - плохой контакт снижает точность
• Если нужна автоматическая сброс после устранения причины - выбирайте модель без памяти отказов
• Для сложных систем используйте версию с памятью - она сохранит информацию о последнем отказе даже после отключения питания
• Проверьте соответствие сечения проводов между датчиком и реле - слишком тонкий провод увеличивает сопротивление и влияет на показания
