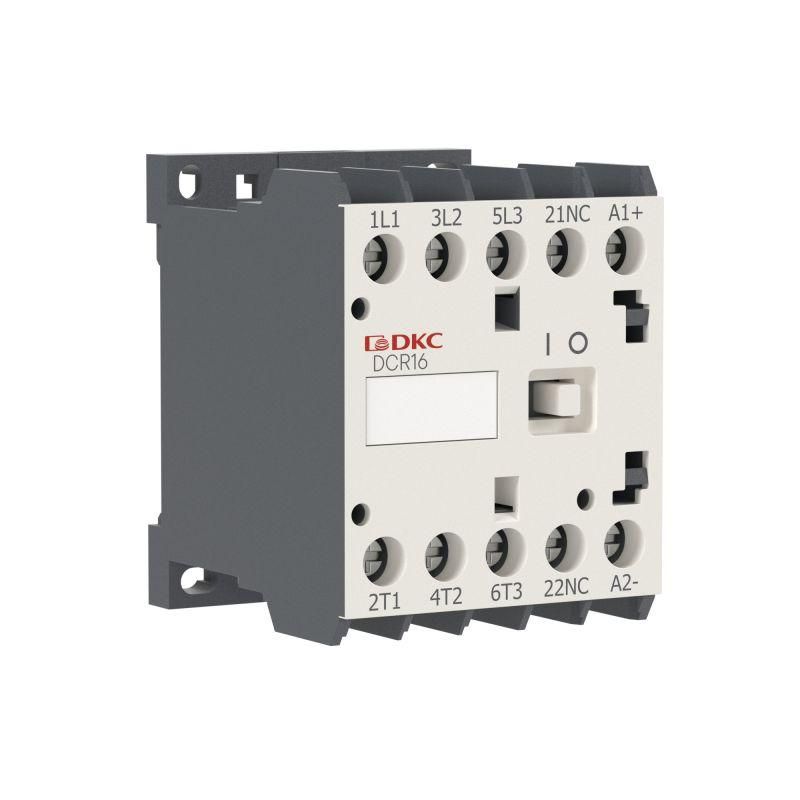

Реле управления YON DCR16 2НО+2НЗ 12VDC | DCR16-22D12 DKC ДКС

Реле управления 2 нормально открытых + 2 нормально закрытых контакта 12VDC - компактное устройство от бренда DKC (серии YON, артикул dcr16-22d12), предназначенное для коммутации слаботочных управляющих цепей с нагрузкой до 6 А. Подходит для автоматизации оборудования, где требуется надёжное переключение нескольких цепей при питании 12 В постоянного тока.

Назначение и область применения

Это реле управления используется для включения и выключения электрических цепей через сигнал управления 12 В постоянного тока. Четыре контактных группы (два НО и два НЗ) позволяют одновременно управлять несколькими потребителями - например, запуском двигателя и остановкой по сигналу, включением световой сигнализации и блокировкой другого оборудования.

Подходит для систем автоматизации: станков, конвейеров, насосов, систем вентиляции, панелей управления в промышленной среде. Особенно эффективно применение там, где нужна компактная замена нескольких реле одним модульным устройством.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение управления: 12 В DC
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальный рабочий ток: 6 А (при напряжении до 250 В AC / 30 В DC)
• Количество силовых полюсов: 4
• Тип изделия: мини-контактор
• Исполнение: открытое (без корпуса, требует защиты от внешних воздействий)
• Способ монтажа: DIN-рейка или крепление винтом
• Тип подключения: винтовые зажимы для проводов

Совместимость и монтаж

Реле управления dcr16-22d12 совместимо со всеми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием на рейку или фиксируется винтами - удобно для сборки шкафов управления. Для подключения используются винтовые клеммы, рассчитанные на провода сечением до 2,5 мм2.

Не требует дополнительных адаптеров или плат. Контакты работают с любыми типами нагрузок - активными (нагреватели), индуктивными (катушки, маломощные двигатели) и ёмкостными, при условии соблюдения максимального тока 6 А.

Безопасность и стандарты

Устройство соответствует общепринятым промышленным стандартам на мини-контакторы, однако явного указания сертификатов (IEC, UL, CE) в исходных данных отсутствует. Применяйте в соответствии с местными правилами безопасности и нормами электроустановок.

Преимущества

• Четыре контакта в одном корпусе - экономия места на DIN-рейке
• Высокая надёжность механических контактов при частых переключениях
• Стандартный форм-фактор - легко заменить аналогичные модели из серии
• Низкий уровень помех при управлении 12 В DC - подходит для чувствительной электроники

Ограничения применения

• Не предназначено для работы во взрывоопасных средах - исполнение “открытое” не обеспечивает герметичность
• Максимальный ток 6 А - нельзя использовать для мощных нагревателей или крупных двигателей без предварительного расчёта
• Питание только 12 В DC - не работает от переменного тока или других напряжений (например, 24 В)
• Отсутствие индикации состояния - невозможно визуально определить, включено ли реле без внешнего контроля

Примеры использования

• Управление реверсом маломощного двигателя: один НО контакт включает вперёд, один НЗ - назад
• Автоматическая система освещения: при включении одного устройства гаснет другое через НЗ контакт
• Защита по аварийному останову: при срабатывании кнопки экстренной остановки размыкаются все НО и замыкаются НЗ контакты
• Логическое управление: комбинирование сигналов с ПЛК для последовательного включения нескольких механизмов

Практические советы

• Проверьте посадочные размеры перед установкой - хотя реле стандартизировано, убедитесь, что рядом достаточно места для доступа к клеммам
• При использовании индуктивных нагрузок (электромагниты, катушки) рекомендуется параллельно контактам установить демпферную цепь (диод+резистор) для продления срока службы контактов
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму; момент затяжки - легкое усилие рукой
• Для длительной работы в условиях высокой влажности или пыли используйте реле в защищённом шкафу - само устройство не имеет IP-защиты
• При замене старого реле - сверьте номер артикула dcr16-22d12 и тип контактов (2НО+2НЗ), чтобы избежать неверной функциональности системы
