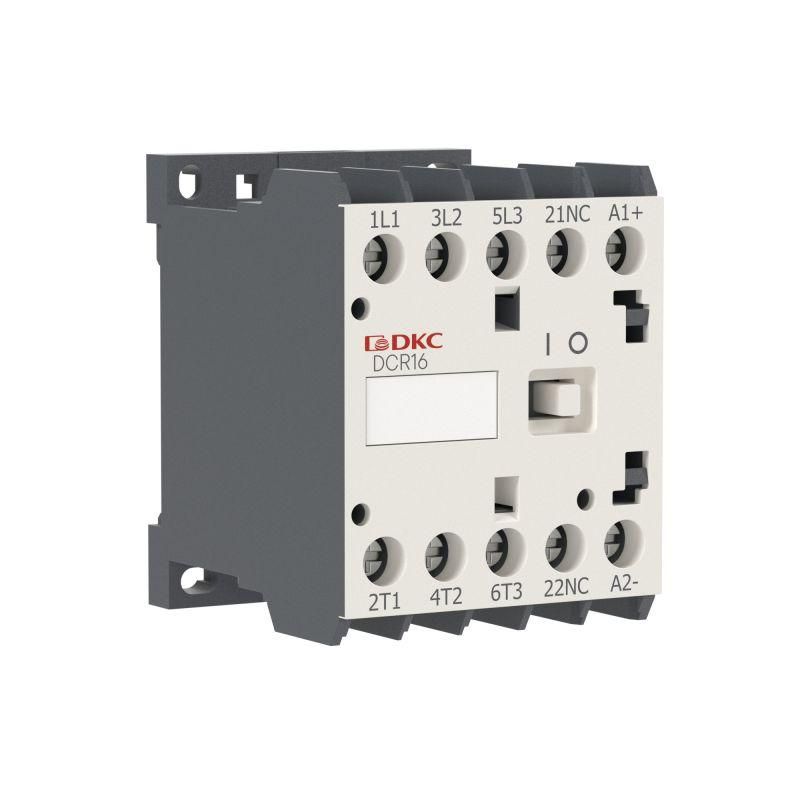

Реле управления YON DCR16 4НО 24VDC | DCR16-40D24 DKC ДКС

Реле управления YON DCR16-40D24 - компактное устройство с четырьмя нормально открытыми контактами на 24 В постоянного тока, предназначенное для надёжной коммутации цепей управления в системах автоматизации. Подходит для установки на DIN-рейку и работает в условиях ограниченного пространства.

Назначение и область применения

Реле управления YON DCR16-40D24 применяется для переключения слаботочных управляющих цепей в промышленной автоматике. Его используют для управления исполнительными механизмами, пускателями, световой сигнализацией, клапанами и другими устройствами, которые работают от постоянного тока. Устройство особенно эффективно там, где требуется частое включение/выключение и высокая долговечность.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение питания катушки: 19,2–26,4 В DC - работает стабильно даже при колебаниях напряжения в сети
• Количество контактов: 4 нормально открытых (NO)
• Номинальный рабочий ток контактов: 6 А
• Способ монтажа: на DIN-рейку или с помощью винтовых креплений
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2

Совместимость и монтаж

Реле YON DCR16-40D24 совместимо со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется защёлкиванием на рейку - достаточно плотно придавить устройство до щелчка. Для фиксации можно использовать винтовые крепления, если требуется повышенная механическая устойчивость. Клеммы рассчитаны на провода сечением до 2,5 мм2; перед подключением проверьте надёжность затяжки - ослабление может вызвать нагрев.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 и IEC 60947-1 для аппаратов управления. Номинальный ток 6 А обеспечивает безопасную работу в пределах класса нагрузки AC-15 / DC-13. Применение в соответствии с указанными параметрами гарантирует соответствие нормам электробезопасности.

Преимущества

• Четыре независимых контакта позволяют управлять несколькими цепями одним устройством - снижает количество элементов в шкафу
• Широкий диапазон рабочего напряжения (19,2–26,4 В) повышает отказоустойчивость при просадках напряжения
• Компактные габариты - оптимальны для плотной сборки в распределительных шкафах
• Высокий коммутационный ресурс - подходит для систем с частыми циклами включения

Ограничения применения

• Не предназначено для коммутации силовых цепей выше 6 А - превышение тока приведёт к свариванию контактов
• Работает только с постоянным током - нельзя применять в сетях переменного тока (AC)
• Не имеет защиты от перегрузки или короткого замыкания - необходимо внешнее защитное оборудование (плавкие предохранители, автоматы)
• Не рекомендовано для использования во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Управление пневматическими клапанами на конвейерах
• Переключение сигналов на пульте управления станков
• Коммуникация между PLC и исполнительными устройствами в системах автоматизированного контроля
• Запуск освещения или вентиляции по команде от датчиков

Практические советы

• При подборе аналогичных реле обращайте внимание на посадочные размеры - YON DCR16-40D24 совместим с большинством мини-реле серии 7–16 А
• Избегайте установки рядом с источниками сильного тепла - температурный режим работы указан в документации производителя
• Для длительной службы используйте провода с медными жилами и качественной изоляцией - окисление контактов снижает надёжность
• Проверяйте полярность при подключении катушки - неверная полярность не повредит устройство, но может исказить показания индикации (если есть)
