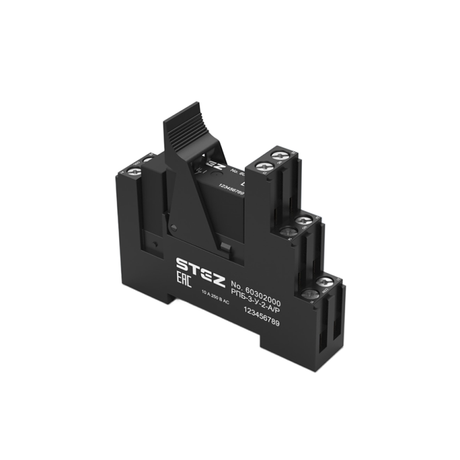

Реле в сборе РПМ-3-24D-2AD/S 24DС диод 2 контакта СТЭЗ 60301005 Phoenix Contact

Реле в сборе РПМ-3-24D-2AD/S 24DС диод 2 контакта от бренда СТЭЗ - это компактное устройство для коммутации цепей постоянного тока на напряжение 24 В, предназначенное для управления нагрузками в автоматизированных системах. Артикул 60301005 обеспечивает надёжную работу в условиях промышленной среды благодаря встроенному демпфирующему диоду.

Назначение и область применения

Реле в сборе РПМ-3-24D-2AD/S 24DС диод 2 контакта используется для включения и выключения электрических цепей постоянного тока. Подходит для управления исполнительными механизмами, клапанами, насосами, световыми сигнализациями и другими устройствами с нагрузкой до 10 А. Часто применяется в системах автоматизации производства, на конвейерах, в пультах управления и распределительных щитах.

Технические характеристики

• Номинальное напряжение катушки: 24 В постоянного тока (24 VDC)
• Количество контактных групп: 2 нормально открытых (2NO)
• Контактная способность: до 10 А при 24 В DC
• Встроенная защита: демпфирующий диод против перенапряжений при отключении катушки
• Тип монтажа: штыревой (для установки на DIN-рейку через базовый держатель)
• Индикация состояния: отсутствует

Совместимость и монтаж

Реле в сборе РПМ-3-24D-2AD/S 24DС диод 2 контакта совместимо со стандартными держателями для реле серии РПМ-3. Для монтажа требуется только защёлкнуть корпус в пазы держателя - никаких винтов или пайки не требуется. Клеммы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что держатель имеет соответствующую маркировку для 2-контактных реле. Диод внутри устройства защищает управляющую электронику от импульсов обратной ЭДС, поэтому не требует внешней защиты.

Безопасность и стандарты

Реле в сборе РПМ-3-24D-2AD/S 24DС диод 2 контакта соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1. Продукт сертифицирован для работы в промышленных условиях с температурным режимом от −25 C до +55 C. Напряжение изоляции между катушкой и контактами - более 2500 В.

Преимущества

• Встроенный диод исключает необходимость внешнего подключения защитного элемента, снижает риск повреждения контроллеров и PLC
• Устойчивость к вибрациям и перегрузкам благодаря прочному металлическому каркасу
• Высокая механическая долговечность - до 10 млн операций
• Стандартный форм-фактор позволяет заменить аналогичные модели других производителей без переделки панели

Ограничения применения

• Не предназначено для работы с переменным током - применение на AC вызывает пробой диода и выход реле из строя
• Не рекомендуется использовать в средах с высокой запылённостью без дополнительной герметизации (класс защиты IP20)
• Максимальная рабочая температура +55 C - при длительном превышении возможен перегрев катушки
• Не подходит для коммутации мощных индуктивных нагрузок свыше 10 А

Примеры использования

• Управление пневматическими клапанами в системах автоматического контроля технологических процессов
• Переключение питания LED-индикаторов в пульте управления станком
• Коммутирование сигналов от датчиков уровня к ПЛК в емкостных системах
• Активация резервного насоса при аварийном снижении давления

Практические советы

• При подключении катушки соблюдайте полярность: "+" на вывод 13, "-" на вывод 14
• Для увеличения срока службы не допускайте частых включений/выключений при максимальной нагрузке - лучше использовать реле с запасом по току
• Проверьте соответствие держателя: он должен иметь метку "RPM-3" и подходящее количество контактов
• Если реле работает в условиях повышенной влажности, используйте термоклей или силиконовый герметик вокруг основания держателя
• Артикул 60301005 легко заменяет аналоги типа RIL-24D-2A, HFD2/24VDC, FTR-K1CL24D - проверьте габариты перед заменой
