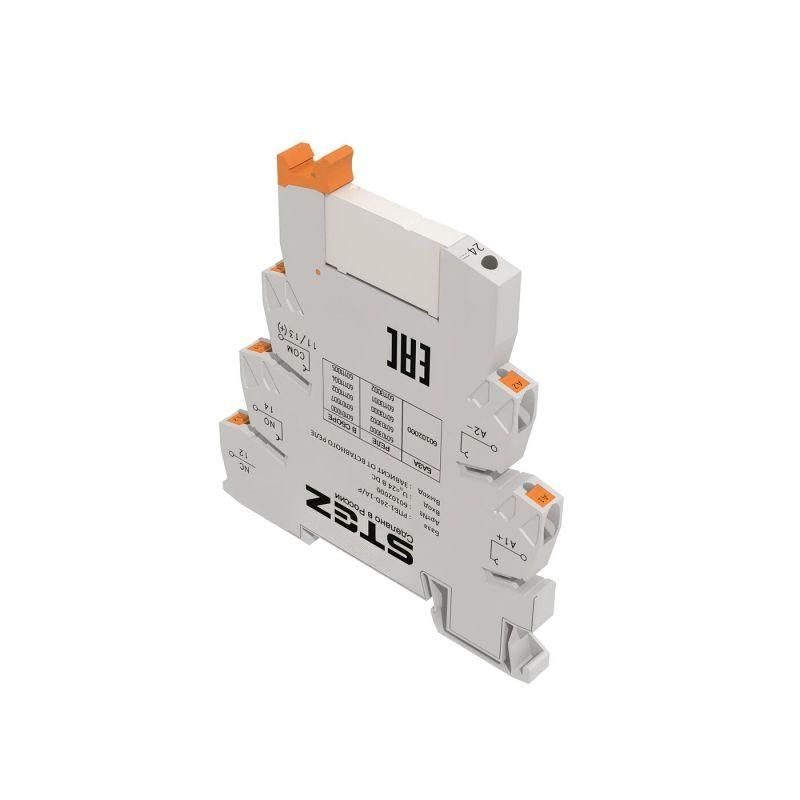

Реле в сборе РПМ-1-24D-1A/P 24DС 1 контакт СТЭЗ 60101000

Реле коммутационное РПМ-1-24D-1A/P 24DС 1 контакт от бренда СТЭЗ - это устройство для управления нагрузками постоянного тока на напряжение 24 В, предназначенное для автоматизации и дистанционного включения/выключения цепей в промышленной аппаратуре. Артикул 60101000 обеспечивает надёжную коммутацию с одним нормально разомкнутым контактом.

Назначение и область применения

Реле коммутационное РПМ-1-24D-1A/P 24DС 1 контакт используется для переключения слаботочных и среднегрузовых цепей постоянного тока. Подходит для управления исполнительными механизмами, соленоидами, маломощными двигателями, световыми индикаторами и другими устройствами, работающими от 24 В постоянного тока. Часто применяется в системах автоматизации, на конвейерах, в пультах управления и распределительных щитах.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (24 VDC)
• Количество контактов: 1 нормально разомкнутый (NO)
• Контактная способность: до 1 А (при 24 В DC)
• Тип коммутации: механический, с электромагнитным приводом
• Индикация состояния: отсутствует
• Конструктивное исполнение: модульное, для монтажа на DIN-рейку

Совместимость и монтаж

Реле коммутационное РПМ-1-24D-1A/P 24DС 1 контакт устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения катушки и контактов доступны с лицевой стороны, что упрощает подключение и обслуживание. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что полярность подачи питания на катушку соблюдена - неверное подключение не повредит устройство, но оно не будет работать.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Сертификация по ГОСТ и IEC не указана в исходных данных - рекомендуется проверить документацию производителя СТЭЗ перед применением в ответственных системах.

Преимущества

• Простая и надёжная конструкция без сложной электроники
• Высокая долговечность при работе с чисто активными нагрузками
• Малые габариты и совместимость со стандартными шкафами управления
• Низкая чувствительность к помехам по сравнению с полупроводниковыми аналогами

Ограничения применения

• Не предназначено для работы с переменным током - использование на AC вызовет отказ или повреждение
• Максимальный ток контактов - 1 А; превышение может привести к свариванию контактов
• Не защищено от внешних воздействий (нет IP-класса); требует установки внутри закрытых корпусов
• Не подходит для частого включения/выключения (более 1000 операций в час) - возможна быстрая износостойкость контактов

Примеры использования

• Управление пневматическим клапаном 24 В в линии сборки
• Переключение сигнализации или индикатора в пульте управления
• Активация реле времени или терморегулятора через контроллер PLC
• Включение освещения в шкафу управления при запуске системы

Практические советы

• При подключении индуктивных нагрузок (например, соленоидов) рекомендуется параллельно контакту установить демпферную цепочку (диод + резистор) для защиты от импульсов самоиндукции
• Проверьте посадочные размеры перед монтажом - хотя реле стандартизировано, у некоторых моделей СТЭЗ отличаются формы крепления
• Не допускайте попадания пыли и влаги внутрь устройства - даже при наличии корпуса, сам контактный узел открыт
• Для длительной службы избегайте работы на предельном токе - лучше использовать с запасом 20–30%
