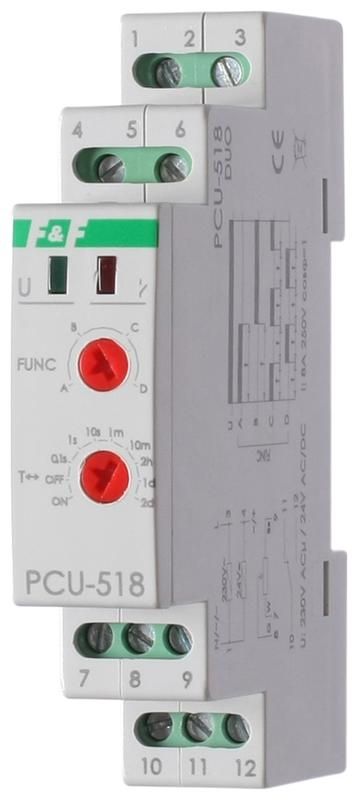

Реле времени PCU-518 8А 230В AC/24В AC/DC 1п IP20 многофункц. с выносн. потенциомметром монтаж на DIN-рейке F&F EA02.001.024 Евроавтоматика

Реле времени PCU-518 от Евроавтоматика - компактное устройство с выносным потенциометром для точного управления временными циклами в системах автоматики. Монтируется на DIN-рейку, питается от переменного или постоянного тока 24–230 В, рассчитано на коммутацию нагрузки до 8 А. Подходит для задач вентиляции, освещения, отопления и сигнализации.

Назначение и область применения

Реле времени PCU-518 используется для автоматического включения и отключения электроприборов через заданный интервал времени. Применяется в системах:

• вентиляции - включение вытяжки после запуска оборудования;
• освещения - постепенное гашение света, управление уличными фонарями;
• отопления - циклический режим работы насосов или нагревательных элементов;
• сигнализации - задержка срабатывания тревожной системы;
• производственного оборудования - последовательная активация механизмов.

Технические характеристики

• Номинальный ток: 8 А - способно коммутировать нагрузки до 1000 Вт (лампы накаливания), 500 В·А (люминесцентные с дросселями), 250 В·А (с ЭПРА).
• Напряжение питания: 12–264 В AC/DC - совместимо с сетями 24 В, 110 В, 220 В, 230 В, как переменного, так и постоянного тока.
• Выдержка времени: от 0,1 секунды до 24 суток - позволяет настраивать длительные циклы без внешних контроллеров.
• Контакты: 1 НО / 1 НЗ - один нормально открытый и один нормально замкнутый контакт, переключаемые одновременно.
• Индикация: светодиодная - показывает текущий режим и состояние выхода.
• Габариты: 1 модуль (17,5 мм ширина) - занимает минимум места на DIN-рейке.
• Температурный диапазон: от –25 C до +50 C - работает в неотапливаемых помещениях и на объектах с перепадами температур.
• Степень защиты: IP20 - защищён от прикосновений пальцев и крупных предметов, но не от пыли и влаги.
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в условиях умеренного и холодного климата с возможностью повышенной влажности.

Совместимость и монтаж

PCU-518 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке - никаких болтов или проводов для крепления не требуется.

Подключение осуществляется через винтовые зажимы на передней панели. Клеммы помечены: L/N - питание; A/B - выходные контакты. Выносной потенциометр подключается отдельным кабелем (до 5 метров), что удобно при установке в закрытых щитках - регулировка доступна без вскрытия корпуса.

Не требует внешнего источника питания - работает напрямую от сети, к которой подключена нагрузка.

Безопасность и стандарты

Реле времени PCU-518 соответствует техническому условию ТУ BY 590618749.018-2013. Компоненты сертифицированы для использования в бытовых и промышленных системах. Отсутствие защиты от брызг и пыли (IP20) делает его непригодным для открытых площадок или сырых помещений без дополнительной защиты.

Преимущества

• Четыре режима работы (A, B, C, D) - заменяет четыре различных реле времени одним устройством.
• Широкий диапазон напряжений - можно использовать в старых и новых системах, вне зависимости от стандарта сети.
• Выносной потенциометр - позволяет настраивать время без демонтажа устройства, особенно удобно при частой корректировке циклов.
• Поддержка AC/DC - универсальное решение для систем с преобразователями или автономными источниками.
• Малая ширина - экономия места в распределительных щитах.

Ограничения применения

• Не предназначен для установки во влажных, пыльных или агрессивных средах из-за степени защиты IP20.
• Не рекомендуется для управления двигателями выше 1,5 кВт - высокие пусковые токи могут повредить контакты.
• Не имеет механической кнопки ручного управления - все операции выполняются через программирование.
• Не поддерживает RS-485, Modbus или другие протоколы связи - полностью автономное устройство без возможности удалённого контроля.

Примеры использования

• На заводе: включение вентилятора через 3 минуты после запуска станка и отключение через 10 минут после остановки (режим D).
• В офисе: включение подсветки в туалете на 15 секунд при срабатывании датчика движения (режим A).
• В теплице: циклическое включение обогрева каждые 2 часа на 10 минут (режим C).
• На складе: задержка включения света на 1 минуту после входа человека (режим B).

Практические советы

• Выбирая режим работы, внимательно проверьте схему подключения - каждый режим (A, B, C, D) требует другого порядка соединения проводов.
• При использовании люминесцентных ламп с ЭПРА соблюдайте предел 250 В·А - превышение вызовет преждевременный износ контактов.
• Для долгих временных интервалов (более 1 дня) используйте минимальную чувствительность потенциометра - она обеспечивает более точную настройку.
• Если реле часто срабатывает (например, каждые 5 минут), убедитесь, что нагрузка не создаёт импульсных помех - они могут влиять на работу внутренней электроники.
• При монтаже в щите с несколькими реле - оставляйте свободное пространство вокруг PCU-518 для лучшего теплоотвода, особенно при работе на максимальной нагрузке.
