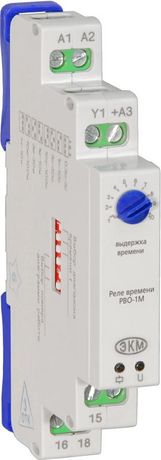

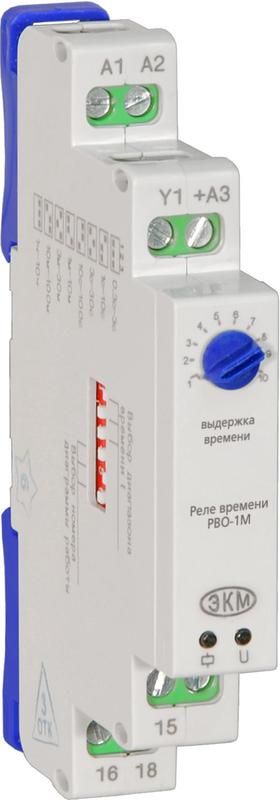

Реле времени РВО-1М ACDC24В/AC230В УХЛ4 Меандр A8302-16936885

Реле времени РВО-1М ACDC24В/AC230В УХЛ4 от бренда Меандр - устройство для точной автоматизации процессов с задержкой включения и формированием импульсов. Подходит для управления оборудованием на постоянном и переменном токе, особенно там, где важна надёжная работа в сложных условиях - например, на промышленных объектах с температурными колебаниями.

Назначение и область применения

Реле времени РВО-1М ACDC24В/AC230В УХЛ4 используется для автоматического включения или выключения нагрузки с заданной задержкой. Также способно генерировать одиночные импульсы фиксированной длительности. Применяется в системах управления технологическим оборудованием: насосы, вентиляторы, световые сигналы, конвейеры, системы аварийного отключения. Особенно эффективно там, где требуется плавный запуск или временная пауза перед активацией устройства.

Технические характеристики

• Питание цепи управления: переменный ток (AC) 21,6–253 В / постоянный ток (DC) 21,6–26,4 В - работает как на бытовой сети 220 В, так и на низковольтных системах 24 В.
• Диапазон регулируемой задержки: от 1 секунды до 30 часов (108 000 секунд) - позволяет настраивать любые интервалы, от коротких импульсов до длительных циклов.
• Выход: один переключающий контакт с задержкой - коммутирует нагрузку после истечения установленного времени.
• Функция формирования импульса: да - при срабатывании выдаёт импульс заданной продолжительности, даже если входной сигнал остаётся активным.
• Степень защиты: УХЛ4 - рассчитано на работу в умеренно холодном климате, в помещениях с повышенной влажностью и пылью.
• Управление: возможно дистанционное включение через внешний сигнал - удобно для интеграции в SCADA или ПЛК-системы.

Совместимость и монтаж

Реле времени РВО-1М ACDC24В/AC230В УХЛ4 монтируется на DIN-рейку 35 мм - совместимо со стандартными шкафами управления. Клеммы для подключения питания и нагрузки доступны с лицевой стороны. Для подключения используйте провода сечением до 2,5 мм2. Напряжение питания можно подавать как на переменный, так и на постоянный ток - устройство само определяет тип тока. Перед установкой проверьте соответствие напряжения сети заявленному диапазону: ниже 21,6 В - реле не сработает, выше 26,4 В (DC) или 253 В (AC) - возможен выход из строя.

Безопасность и стандарты

Реле соответствует требованиям к электрооборудованию для промышленного применения. Сертифицировано для работы в условиях класса защиты IP20. Отсутствуют данные о сертификатах типа CE или UL - при использовании за пределами РФ рекомендуется проверить местные нормы.

Преимущества

• Широкий диапазон рабочих напряжений - одно устройство подходит и для 24 В, и для 230 В сетей.
• Гибкая настройка времени - от одной секунды до 30 часов без необходимости менять модель.
• Поддержка функции импульса - позволяет использовать реле как однократный триггер, а не просто таймер.
• Дистанционное управление - легко интегрируется в автоматические системы без механического вмешательства.
• Устойчивость к перепадам напряжения - работает при просадках до 21,6 В, что важно в сетях с нестабильным питанием.

Ограничения применения

• Нет выходов без задержки - нельзя использовать как обычное реле без тайминга.
• Один выход - не подходит для задач, требующих нескольких независимых каналов управления.
• Не предназначено для работы на открытом воздухе - хотя имеет класс UHL4, не имеет герметичного корпуса.
• Нельзя применять в средах с высокими уровнями ЭМИ без дополнительной экранировки - чувствителен к помехам в промышленных зонах.
• Задержка начинается только при подаче управляющего сигнала - не поддерживает циклический режим или многократное повторение без сброса.

Примеры использования

• Включение вентилятора через 5 минут после старта станка - чтобы обеспечить охлаждение после прогрева.
• Импульс на клапан на 2 секунды при срабатывании датчика - для дозированной подачи жидкости.
• Автоматическое отключение освещения в помещении через 10 минут после последнего движения - экономия энергии.
• Задержка включения насоса на 30 секунд после включения главного двигателя - для стабилизации давления в трубопроводе.

Практические советы

• При работе на постоянном токе (DC) соблюдайте полярность - неверное подключение может повредить внутреннюю схему.
• Для долгой службы избегайте частых включений/выключений свыше 10 раз в минуту - это снижает срок службы контактов.
• Настройку времени выполняйте при отключенном питании - изменение параметров под напряжением может вызвать сбой.
• Если реле не срабатывает - проверьте, что входной сигнал превышает порог 21,6 В; недостаточное напряжение - самая частая причина отказа.
• Для дистанционного управления используйте изолированные сигналы - не подключайте управляющие цепи напрямую к силовым линиям.
