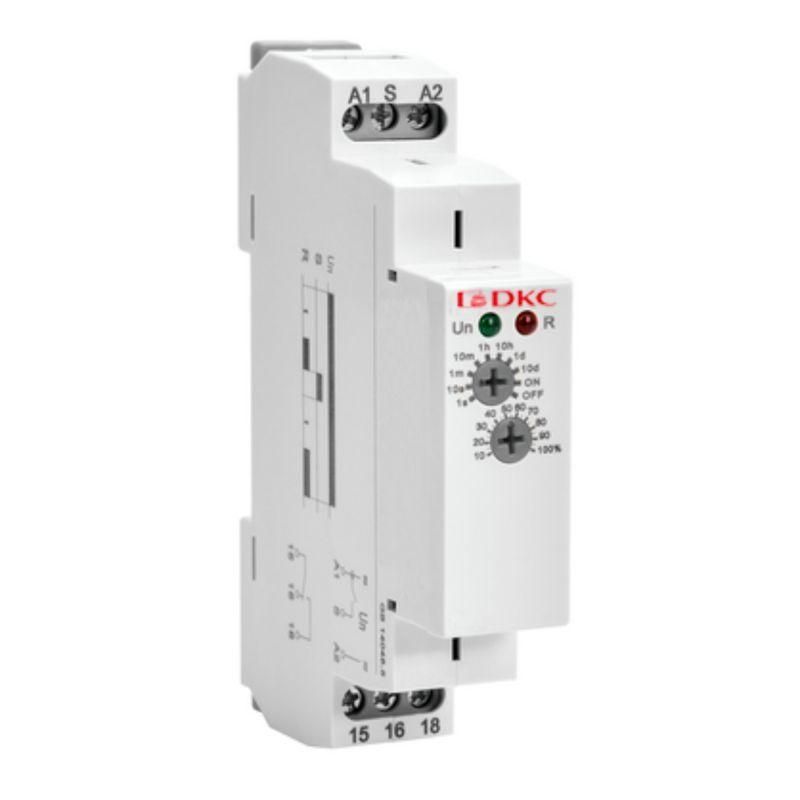

Реле времени, задержка выключения, конфигурация контакта 1CO, AС/DC 12-240В | DRM-TB-1-240 DKC ДКС

Реле времени DKC (ДКС) drm-tb-1-240 - устройство для точного управления временными интервалами в цепях переменного и постоянного тока. Подходит для автоматизации процессов, где требуется задержка включения или выключения нагрузки, и монтируется на DIN-рейку. Напряжение питания 12–240 В позволяет использовать его в широком спектре систем.

Назначение и область применения

Реле времени drm-tb-1-240 используется для коммутации нагрузок с заданной выдержкой времени. Применяется там, где важно контролировать момент включения или отключения устройства: запуск двигателей после паузы, управление освещением, работа конвейеров, системы вентиляции, насосов и других автоматизированных механизмов. Особенно эффективно в циклических операциях и импульсных режимах работы.

Технические характеристики

• Напряжение питания: 12–240 В AC/DC - работает как в сетях переменного, так и постоянного тока
• Номинальный ток контактов: 16 А - способно коммутировать мощные нагрузки без дополнительных контакторов
• Диапазон времени: от 0,1 секунды до 10 дней (8 640 000 секунд) - настраивается точно под задачу
• Количество контактов: 1 перекидной (1CO) - один нормально разомкнутый и один нормально замкнутый контакт
• Монтаж: на DIN-рейку (35 мм), возможен фронтальный монтаж и крепление на лицевую панель
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Рабочая температура: от -20 C до +55 C - подходит для промышленных условий, включая неотапливаемые помещения

Совместимость и монтаж

Реле времени drm-tb-1-240 совместимо со всеми стандартными DIN-рейками типа TS35. Установка занимает несколько секунд: просто защёлкивается на рейку. Для обслуживания можно легко извлечь устройство, не отключая провода - благодаря удобному дизайну клемм. Также возможно крепление на панель через отверстия на корпусе, что полезно при установке в щиты с ограниченным местом.

Преимущества

• Широкий диапазон рабочего напряжения (12–240 В AC/DC) - исключает необходимость выбора модели под конкретную сеть
• Высокий номинальный ток (16 А) - позволяет напрямую коммутировать двигатели, нагреватели, светильники без внешних реле
• 10 предустановленных временных диапазонов - быстрый выбор нужного интервала без сложных настроек
• Гибкая функциональность: задержка включения, задержка выключения, импульсный режим - одно устройство решает несколько задач
• Устойчивость к температурным колебаниям - надёжная работа даже в холодных или жарких условиях

Ограничения применения

• Не предназначен для частых включений более 1000 раз в час - высокая частота может снизить срок службы контактов
• Не рекомендуется для управления реактивными нагрузками свыше 16 А (например, большие трансформаторы или мощные ЭДС)
• Не имеет защиты от перегрузок по току - необходимо применять внешние предохранители или автоматы
• Не подходит для взрывоопасных сред - отсутствует соответствующая сертификация

Примеры использования

• Задержка выключения вентилятора после остановки станка - чтобы остыть детали
• Постепенный запуск ламп освещения в цеху - снижение скачков тока
• Циклическое включение насоса каждые 3 часа - для равномерного расхода воды
• Автоматическое отключение зарядного устройства через 8 часов - безопасность и экономия энергии
• Импульсное управление клапаном - кратковременное открытие на 2 секунды при каждом сигнале

Практические советы

• При использовании в сетях с помехами (частотные преобразователи, сварочные аппараты) рекомендуется установить фильтр на входе питания
• Проверьте посадочный диаметр кабеля - винтовые зажимы рассчитаны на медные жилы до 2,5 мм2
• Для длительных задержек (более 1 дня) используйте только стабильное питание - скачки напряжения могут сбросить таймер
• При монтаже рядом с силовыми кабелями соблюдайте расстояние минимум 10 см - это снижает риск ложных срабатываний
• При первом запуске протестируйте работу с минимальной нагрузкой - убедитесь, что время задержки установлено верно
