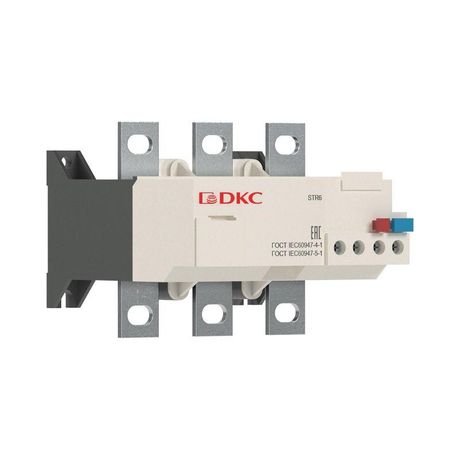

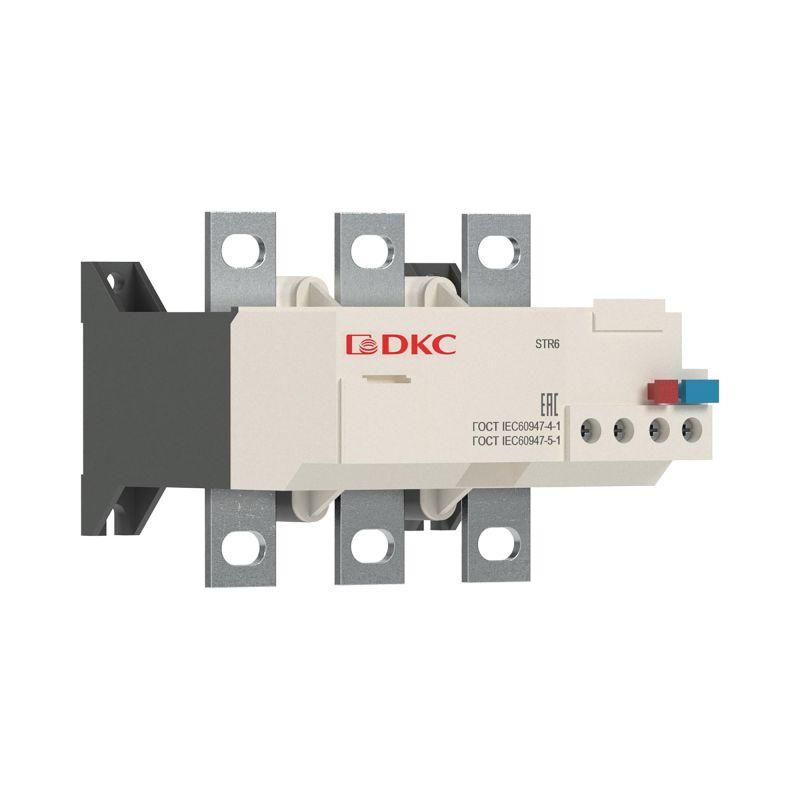

Реле тепловое STR6 60-100А 3P для DSC115-185 DKC (ДКС) STR6-185-0100

Реле STR6 60-100А 3P для DSC115-185 - это тепловое реле от бренда YON (группа DKC), предназначенное для защиты электродвигателей от перегрузки и потери фазы. Устройство совместимо с контакторами серии YON pro 115А–800А и применяется в промышленной автоматике, где важна надежная защита силового оборудования.

Назначение и область применения

Реле STR6 60-100А 3P для DSC115-185 защищает одно- и трёхфазные электродвигатели от длительной перегрузки по току. Также обеспечивает защиту от потери одной из фаз в трёхфазных сетях - это предотвращает перегрев и выход двигателя из строя. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Тип: тепловое реле
• Номинальный ток уставки: 60–100 А
• Фазность: 3P (трёхполюсное)
• Совместимость: предназначено для установки на контакторы DSC115–DSC185
• Производитель: YON (группа DKC)
• Артикул: str6-185-0100

Совместимость и монтаж

Реле STR6 60-100А 3P для DSC115-185 монтируется исключительно на контакторы серии DSC115–DSC185. Крепление происходит механически - устройство вставляется в специальный слот на передней панели контактора. Нельзя использовать с другими сериями контакторов, даже если они имеют аналогичную мощность. Перед установкой проверьте соответствие номера контактора (например, DSC145) и убедитесь, что реле плотно защёлкнулось - звук щелчка указывает на правильное соединение.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу
• Автоматическая или ручная кнопка восстановления после срабатывания
• Устойчивость к вибрациям и колебаниям температуры окружающей среды
• Интеграция с контактным модулем позволяет легко подключить сигнализацию перегрузки

Ограничения применения

• Не подходит для защиты двигателей с частотным регулированием - требует внешнего устройства защиты
• Не обеспечивает защиту от короткого замыкания - обязательно используйте автоматический выключатель или предохранители
• Работает только в составе контактора DSC115–DSC185; самостоятельное применение невозможно
• Не рекомендовано для установки в условиях постоянного воздействия воды или химически активных паров

Примеры использования

• Защита двигателя воздушного компрессора на заводе с номинальным током 85 А
• Обеспечение отказоустойчивости конвейера в пищевой промышленности
• Стабилизация работы циркуляционного насоса в системе отопления

Практические советы

• Настройка тока уставки выполняется поворотом регулятора на корпусе реле - устанавливайте значение чуть выше рабочего тока двигателя, но не выше 100 А
• Перед первым запуском проверьте, чтобы все три фазы были подключены правильно - потеря фазы вызовет срабатывание реле
• При частых срабатываниях проверьте нагрузку двигателя, состояние подшипников и напряжение сети - возможно, проблема не в реле, а в самом оборудовании
• Запасной экземпляр реле STR6 60-100А 3P для DSC115-185 стоит иметь на складе - быстрая замена минимизирует простои производства
