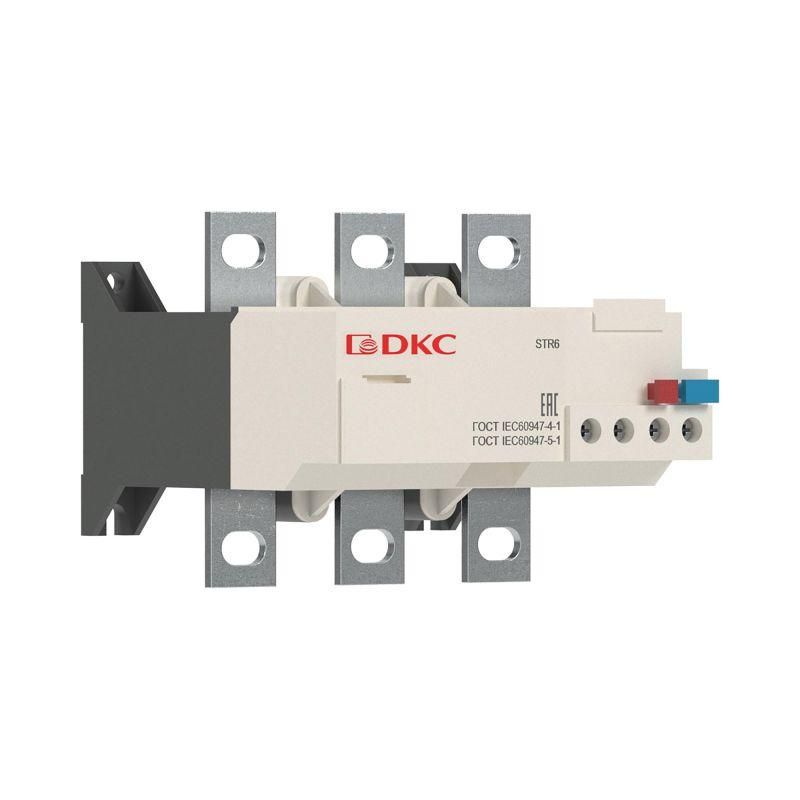

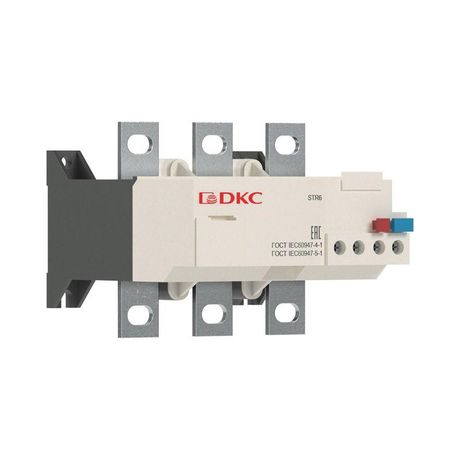

Реле тепловое YON STR6 132-220А, 3P, 690В DKC (ДКС) STR6-265-0220

Реле STR6 132-220А 3P для DSC225-265 - это тепловое реле от бренда YON (группа DKC), предназначенное для защиты электродвигателей от перегрузки и потери фазы. Устройство совместимо с контакторами серии DSC225–DSC265 и применяется в промышленной автоматике, где важна надежная защита силового оборудования.

Назначение и область применения

Реле STR6 132-220А 3P для DSC225-265 защищает одно- и трёхфазные электродвигатели от длительной перегрузки по току. Также обеспечивает защиту от обрыва одной из фаз - это особенно важно для трёхфазных систем, где потеря фазы может вызвать перегрев и выход двигателя из строя. Применяется в паре с контакторами DSC225–DSC265 в цепях управления приводами: насосов, вентиляторов, конвейеров, компрессоров и других станков с асинхронными двигателями.

Технические характеристики

• Тип: тепловое реле
• Количество полюсов: 3P (трёхполюсное)
• Уставка тока: 132–220 А - регулируемый диапазон срабатывания
• Совместимость: предназначено для установки на контакторы серии DSC225–DSC265
• Производитель: YON (группа DKC)
• Артикул: str6-265-0220

Совместимость и монтаж

Реле STR6 132-220А 3P для DSC225-265 крепится исключительно на контакторы DSC225, DSC245 и DSC265. Нельзя использовать с другими сериями контакторов - даже если они имеют аналогичный токовый класс. Монтаж выполняется путём плотного защёлкивания на направляющие шины контактора. Подключение проводов осуществляется через верхние и нижние зажимы - соблюдайте полярность и затяжку до упора. Перед первым запуском проверьте выставленную уставку - она должна соответствовать номинальному току двигателя.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу
• Автоматическая или ручная кнопка восстановления после срабатывания
• Защита от потери фазы - снижает риск повреждения двигателя при аварийном режиме
• Стандартная форма корпуса и крепление обеспечивают замену без переделки панели

Ограничения применения

• Не подходит для защиты двигателей с частотным преобразователем - требует специальных реле для VFD
• Не работает при коротких замыканиях - необходимо применять предохранители или автоматы
• Не рекомендовано использование в условиях постоянных ударных нагрузок или вибраций выше нормы
• Температурный диапазон работы ограничен - не следует устанавливать рядом с источниками значительного нагрева

Примеры использования

• Промышленный конвейер с двигателем 160 кВт, работающий в циклическом режиме
• Воздушный компрессор с трёхфазным двигателем на 180 кВт
• Циркуляционный насос в системе отопления с током потребления около 200 А
• Фрезерный станок с ЧПУ, оснащённый контактным управлением и реле типа DSC265

Практические советы

• Перед установкой сверьте номинальный ток двигателя с уставкой реле STR6 132-220А 3P для DSC225-265 - выбирайте значение в середине диапазона, если двигатель работает в среднем режиме
• При замене старого реле убедитесь, что новый экземпляр имеет тот же артикул str6-265-0220 - отличаются только уставки, но не крепление
• Избегайте многократных срабатываний подряд - это указывает на проблему в самой нагрузке, а не в реле
• Проверяйте состояние контактов и механической части каждые 6 месяцев при интенсивной эксплуатации
• Не используйте реле в помещениях с высокой влажностью без дополнительной герметизации - хотя IP-класс не указан, условия окружающей среды влияют на срок службы
