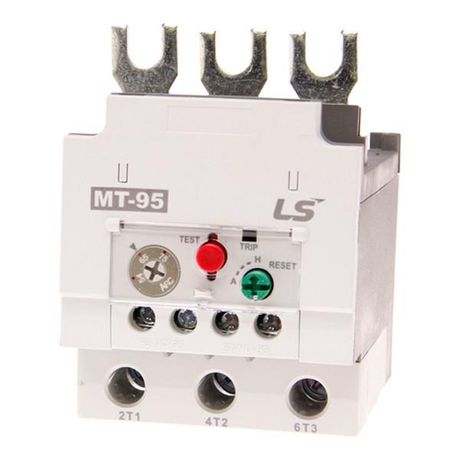

Реле защиты от перегрузки Metasol MT-95 74А 63~85 3K SCREW LS Electric 1314001100 LSIS

Реле защиты от перегрузки 74A 63~85 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или слишком долгом запуске. Артикул 1314001100 рассчитан на ток до 74 А и устанавливается на монтажную плату с винтовыми контактами.

Назначение и область применения

Реле защиты от перегрузки 74A 63~85 3K SCREW защищает электродвигатели и силовые цепи переменного тока от повреждений из-за:

• перегрузки по току;
• обрыва одной из фаз;
• заклинивания ротора;
• продолжительного времени пуска.

Подходит для установки в панели управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями. Применяется там, где требуется надёжная термическая защита без возможности реверса.

Технические характеристики

• Номинальный ток: 74 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Номинальное напряжение: 690 В - допустимое напряжение сети переменного тока.
• Число полюсов: 3 - обеспечивает защиту трёхфазной системы.
• Количество переключающих контактов: 2 - один нормально замкнутый (NC) и один нормально разомкнутый (NO) для сигнализации или отключения цепи управления.
• Класс расцепления: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд; соответствует требованиям IEC 60947-4-1 для защиты двигателей.
• Тип присоединения: винтовые зажимы - удобны для многожильных проводов, требуют затяжки усилием 0,5–0,7 Нм.
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли.
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не требует DIN-рейки.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.

Совместимость и монтаж

Реле защиты от перегрузки 74A 63~85 3K SCREW совместимо с контакторами LS Electric серии LC1D и аналогичными устройствами. Для правильной работы необходимо соблюдать следующие условия:

• Установка осуществляется исключительно на горизонтальной поверхности монтажной плиты.
• Зажимы должны плотно фиксировать провода сечением 1,5–25 мм2 (медные).
• Не рекомендуется использовать с проводами из алюминия без переходных наконечников.
• Перед первым включением проверьте выставленный порог тока - он должен соответствовать номинальному току двигателя (диапазон 63–85 А).

Безопасность и стандарты

Реле соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты CE. Класс защиты IP20 позволяет применять устройство только внутри закрытых щитов. Открытая установка вне электрошкафа недопустима.

Преимущества

• Биметаллический расцепитель обеспечивает плавную тепловую реакцию на перегрузку - снижает риск ложных срабатываний при кратковременных скачках тока.
• Фиксированный диапазон регулировки 63–85 А исключает необходимость замены устройства при смене двигателя в пределах этого диапазона.
• Два коммутируемых контакта позволяют легко интегрировать сигнал аварии в систему управления или HMI.
• Отсутствие механических движущихся частей кроме биметалла увеличивает срок службы и отказоустойчивость.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок или постоянного тока.
• Не работает при температуре окружающей среды ниже –10 C или выше +60 C - возможны сбои в работе.
• Не обеспечивает защиту от короткого замыкания - обязательно использование автоматических выключателей или предохранителей в цепи питания.
• IP20 не допускает эксплуатацию во влажных, пыльных или агрессивных средах без дополнительной герметизации шкафа.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 30 кВт в заводском цехе.
• Автоматическое отключение насоса при заклинивании крыльчатки в системе водоснабжения.
• Контроль времени разгона конвейера в пищевой промышленности - предотвращает перегрев при длительном пуске.

Практические советы

• При установке убедитесь, что провода правильно зафиксированы - слабый контакт вызывает нагрев и ложное срабатывание.
• Проверяйте соответствие тока двигателя диапазону 63–85 А перед монтажом - если двигатель потребляет менее 63 А, выбирайте модель с меньшим диапазоном.
• Не используйте реле в качестве основного выключающего аппарата - оно не предназначено для частых операций включения/выключения.
• После срабатывания дождитесь остывания биметалла (до 5 минут); принудительное сбросить можно только после полного восстановления температуры.
• Артикул 1314001100 - единственный вариант в этой серии с таким сочетанием тока, класса и способа монтажа - не путайте с другими модификациями LS Electric.
