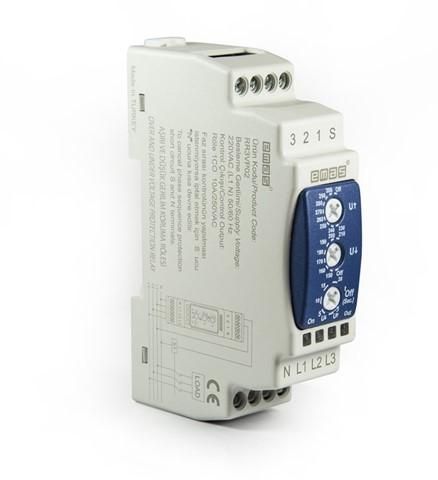

Реле защиты от перенапряжения (3 фаза) EMAS RR3VP02

Реле защиты от перенапряжения EMAS rr3vp02 предназначено для автоматического отключения трёхфазной сети при опасном повышении напряжения, защищая оборудование от пробоя и выхода из строя. Устройство монтируется на DIN-рейку и подходит для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Реле защиты от перенапряжения EMAS rr3vp02 контролирует уровень напряжения в трёхфазной сети 220 В переменного тока. При превышении допустимых значений - например, при аварийном скачке или обрыве нуля - устройство отключает нагрузку через контактный выход. Это предотвращает повреждение чувствительной техники: насосов, компрессоров, ЧПУ-станков, систем освещения и другого оборудования, работающего от трёхфазного питания.

Технические характеристики

• Номинальное напряжение: 220 В AC (трёхфазная сеть)
• Максимальный коммутируемый ток: 10 А при напряжении до 250 В AC
• Выход: один нормально замкнутый контакт (1ПК)
• Время задержки отключения: регулируется от 0,1 до 20 секунд
• Метод монтажа: крепление на DIN-рейку шириной 35 мм
• Питание: за счёт сети, внешний источник не требуется

Совместимость и монтаж

Реле защиты от перенапряжения EMAS rr3vp02 устанавливается на стандартную DIN-рейку внутри распределительного щита. Подключение входных фаз L1, L2, L3 и нуля N выполняется к верхним клеммам. Нагрузка подключается к нижним контактным выводам 1ПК. Контакт работает как нормально замкнутый - при штатной работе цепь замкнута, при срабатывании - размыкается. Для правильной работы важно соблюдать полярность подключения нулевого провода. Массовое подключение к силовым кабелям рекомендуется выполнять с использованием наконечников.

Преимущества

• Регулируемая задержка срабатывания позволяет избежать ложных отключений при кратковременных колебаниях напряжения
• Отсутствие необходимости во внешнем питании снижает сложность системы и стоимость обслуживания
• Компактный корпус обеспечивает удобную установку даже в плотно заполненных щитах
• Один контактный выход совместим с большинством контакторов и автоматических выключателей

Ограничения применения

• Не предназначен для защиты от импульсных перенапряжений (молнии, коммутационные выбросы) - требует параллельной установки грозозащиты
• Не управляет токами выше 10 А; при больших нагрузках необходимо использовать внешний контактор
• Не имеет функции восстановления после срабатывания - требуется ручное включение после устранения причины
• Не рассчитан на работу в условиях постоянной вибрации или высоких температур свыше +55 C

Примеры использования

• Защита трёхфазного станка с ЧПУ на механическом участке
• Обеспечение безопасности холодильного оборудования в торговом зале
• Автоматическое отключение насосной группы в системе водоснабжения при перекосе фаз
• Интеграция в щит управления лифтовым оборудованием

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - реле реагирует на значения выше установленного порога, который не указывается в спецификации, но обычно находится в диапазоне 240–280 В
• Настройте время задержки в зависимости от типа нагрузки: для двигателей - 5–10 сек, для электроники - 0,5–2 сек
• При использовании в сетях с частыми перепадами напряжения рекомендуется периодически проверять состояние контактов
• Убедитесь, что DIN-рейка надёжно закреплена - вибрация может вызвать ослабление соединений
