Реле напряжения РН-40tc - 40А – 220В DIN рейка для защиты техники во всей квартире 2 журнал аварий термозащита НовАтек-Электро 3425600040tс 3425600040tc

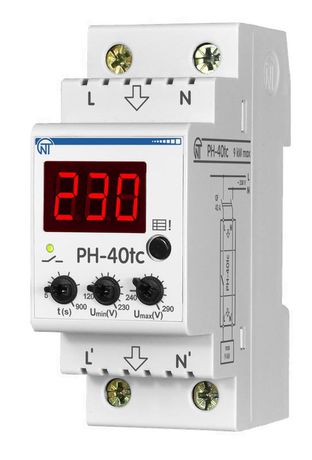

Реле напряжения PH-40tc 40А 220В DIN-рейка с защитой от перенапряжения, термозащитой и журналом аварий обеспечивает надёжную защиту оборудования от скачков и просадок напряжения в сети. Устройство устанавливается на DIN-рейку, работает от 220 В переменного тока и контролирует напряжение в пределах 90–450 В. Бренд НовАтек-Электро предлагает эту модель как решение для бытовых и промышленных систем, где важна стабильность электроснабжения.

Назначение и область применения

PH-40tc 40А 220В DIN-рейка с защитой от перенапряжения, термозащитой и журналом аварий защищает оборудование от повреждений, вызванных нестабильным напряжением в сети. Особенно актуально при обрыве нулевого провода, перенапряжении, длительной просадке или перегрузке. Подходит для защиты холодильников, кондиционеров, стиральных машин, телевизоров, аудио- и видеотехники, а также промышленных устройств на производстве.

Технические характеристики

• Номинальный ток: 40 А - способно коммутировать нагрузки мощностью до 8,8 кВт при 220 В
• Диапазон измерения напряжения: 90–450 В - позволяет работать даже при серьёзных отклонениях в сети
• Порог срабатывания: 120–290 В - пользователь может настроить границы допустимого напряжения
• Напряжение питания: 230 В (питание берётся от самой защищаемой цепи, внешний источник не нужен)
• Тип тока: переменный (AC) - только для однофазных сетей 220/230 В
• Время задержки срабатывания: 0,02–12 сек - можно настроить, чтобы избежать ложных срабатываний при кратковременных помехах
• Количество контактов: 2 - один вход, один выход; управление происходит через внутреннее реле
• Количество переключающих контактов: 0 - реле не имеет физических переключающих контактов, управление - через внутреннюю схему
• Максимальная рабочая температура: 85 C - при превышении температуры внутри корпуса автоматически отключает нагрузку
• Журнал аварий: хранит данные о пяти последних отключениях (причина, время, уровень напряжения)

Совместимость и монтаж

PH-40tc 40А 220В DIN-рейка с защитой от перенапряжения, термозащитой и журналом аварий монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в распределительном щите. Подключение выполняется к входным и выходным клеммам: фаза и ноль с одной стороны подаются на вход, с другой - выводятся на нагрузку. Клеммы рассчитаны на жилы сечением до 2,5 мм2. Важно плотно затянуть винты - слабый контакт может вызвать перегрев и сработку термозащиты.

Безопасность и стандарты

Устройство оснащено функциями, соответствующими требованиям безопасности: термозащита от перегрева, защита от перенапряжения и контроль нулевого провода. Применяемые компоненты и схема проектировались с учётом норм для устройств класса II. Однако сертификаты (например, ГОСТ, CE) в предоставленных данных не указаны - перед использованием в промышленных объектах проверьте соответствие местным регламентам.

Преимущества

• Автономное питание - не требует отдельного источника, работает от защищаемой цепи
• Индикация состояния - показывает текущее напряжение и наличие сигнала на выходе
• Журнал аварий - помогает диагностировать причины отключений без стороннего оборудования
• Настройка порогов - возможность адаптировать чувствительность под конкретные условия сети
• Термозащита - снижает риск возгорания при плохих соединениях или перегрузках

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазных 220/230 В
• Максимальный ток 40 А - нельзя использовать для нагрузок свыше 8,8 кВт
• Нет возможности удалённого доступа к журналу - данные считываются только локально
• Не является UPS - не восстанавливает питание, только отключает при опасных значениях
• Не рекомендуется для установки в условиях постоянной вибрации или высокой запылённости без дополнительной защиты

Примеры использования

• Защита домашней техники в районах с нестабильной сетью - особенно после гроз или ремонта ЛЭП
• Контроль напряжения на участке конвейера в цеху, где частые скачки могут вывести из строя ПЛК
• Установка в щитовой многоквартирного дома перед группой розеток, обслуживающей бытовую технику
• Обеспечение безопасной работы насосов, компрессоров и других двигателей, чувствительных к просадкам напряжения

Практические советы

• Проверяйте посадочный диаметр клемм - они рассчитаны на провода до 2,5 мм2. Не используйте более толстые жилы без переходника
• При первом включении настройте пороги срабатывания (120–290 В) исходя из реального напряжения в вашей сети - лучше выбрать узкий диапазон, чем слишком широкий
• Если реле часто отключает нагрузку, проверьте качество контактов в клеммах - слабый зажим вызывает нагрев и активацию термозащиты
• Журнал аварий сбрасывается только при полном отключении питания - не забывайте периодически его анализировать
• PH-40tc 40А 220В DIN-рейка с защитой от перенапряжения, термозащитой и журналом аварий не заменяет УЗО или дифавтомат - используйте их совместно для комплексной защиты
