Релейный модуль OptiRel G RM38-51-12D-6-V-CO| 280987 | КЭАЗ

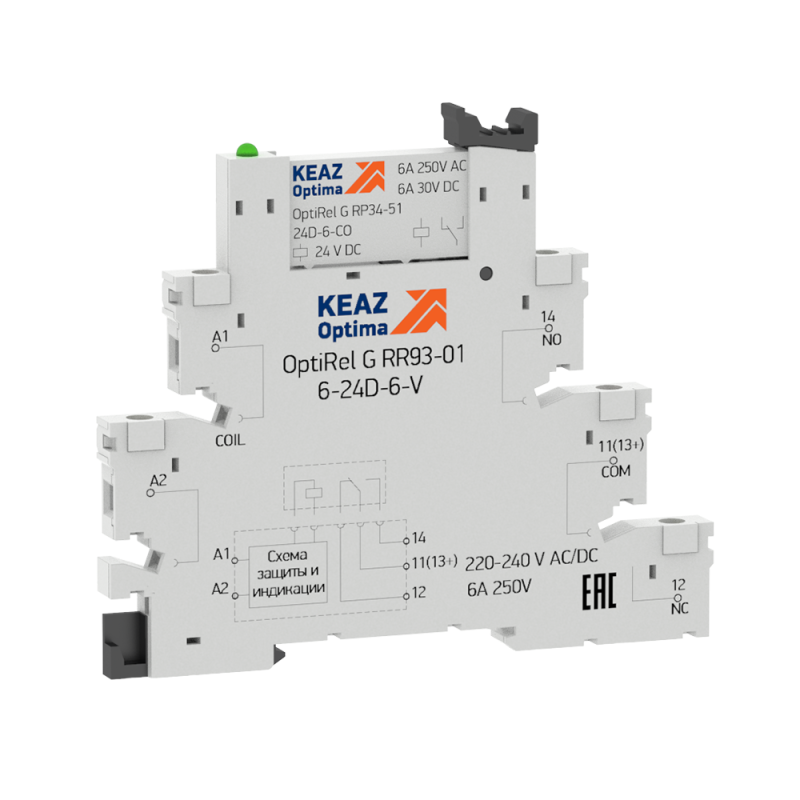

Релейный модуль RM38-51-12D-6-V-CO от КЭАЗ - компактное устройство для коммутации слаботочных управляющих сигналов в промышленных системах. Модуль сочетает в себе надёжное реле RP34 и розетку RR93, обеспечивая гальваническую изоляцию между контроллерами (например, ПЛК) и нагрузками до 6 А. Артикул 280987 предназначен для монтажа на DIN-рейку и используется там, где важны плотность размещения и долгий срок службы.

Назначение и область применения

Релейный модуль RM38-51-12D-6-V-CO служит для передачи сигнала от слаботочного устройства (например, выхода ПЛК, датчика или терморегулятора) к силовой цепи с нагрузкой до 6 А. Он выполняет функцию электрической изоляции, защищая чувствительную электронику от помех, скачков напряжения и высоких токов. Подходит для автоматизации технологических процессов: управление двигателями, клапанами, световыми индикаторами, нагревательными элементами на станках, конвейерах, системах вентиляции и других промышленных объектах.

Технические характеристики

• Напряжение питания катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип переключения: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Подключение: винтовые зажимы для проводов
• Габариты: ширина корпуса 6 мм - минимальная в серии OptiRel G
• Степень защиты IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Полюсность питания обязательна - неверное подключение может повредить реле
• Контакты выполнены из сплава AgNi (серебро–никель) - устойчивы к эрозии и окислению

Совместимость и монтаж

Релейный модуль RM38-51-12D-6-V-CO совместим только с розетками серии RR93. Установка происходит путём вставки реле в розетку, которая предварительно закрепляется на DIN-рейке. Комплект содержит розетку - её можно сразу смонтировать, затем вставить реле. Для замены достаточно вынуть старое реле и вставить новое без перепайки проводов. Обязательно проверьте соответствие типа розетки - другие модели (RR92, RR94) не подходят.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Серия OptiRel G прошла испытания на механическую прочность, тепловое воздействие и электромагнитную совместимость. Однако степень защиты IP20 требует установки внутри щита или другого герметичного корпуса - использование вне помещений или во влажных средах запрещено.

Преимущества

• Чрезвычайно малая ширина (6 мм): позволяет разместить до 16 модулей на стандартной 35-миллиметровой DIN-рейке
• Можно менять реле без демонтажа всей системы - просто вынимаем и вставляем новый
• Высокая надёжность контактов благодаря материалу AgNi - снижаются риски сваривания и отказов при частых включениях
• Физическая изоляция входа и выхода - защищает ПЛК от импульсов и перенапряжений с нагрузки

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или температур ниже –25 C / выше +60 C - требуется внутренняя установка в распределительном щите
• Только DC 12 В - нельзя использовать с переменным током или другими напряжениями (24 В, 220 В)
• Обязательна соблюдение полярности - подключение “+” и “−” задом наперёд может вызвать выход из строя катушки
• Не рекомендовано для коммутации мощных индуктивных нагрузок (>500 ВА) без дополнительной защиты (диода, RC-цепочка)

Примеры использования

• Управление насосом через выход ПЛК - слабый сигнал 12 В DC активирует реле, которое включает 220 В двигатель
• Передача сигнала от датчика уровня жидкости к аварийному свету - реле замыкает цепь при достижении порогового значения
• Автоматическое включение вентилятора при превышении температуры в шкафу - сигнал от термостата через RM38-51-12D-6-V-CO питает вентилятор

Практические советы

• Выбирая место установки, учтите, что каждый модуль занимает лишь 6 мм - используйте всю ширину рейки, чтобы экономить пространство
• При подключении проводов затягивайте винты равномерно - недостаточно туго будет плохой контакт, слишком сильно - риск повреждения пластиковых деталей
• Для нагрузок с реактивной составляющей (электродвигатели, соленоиды) обязательно установите фри-wheeling диод параллельно нагрузке - продлит жизнь контактам
• Проверяйте тип розетки RR93 перед заказом - она должна быть именно этой модели; аналоги от других производителей не гарантируют совместимость
• RM38-51-12D-6-V-CO - идеальный вариант для модернизации существующих систем: легко заменяет старые реле того же форм-фактора
