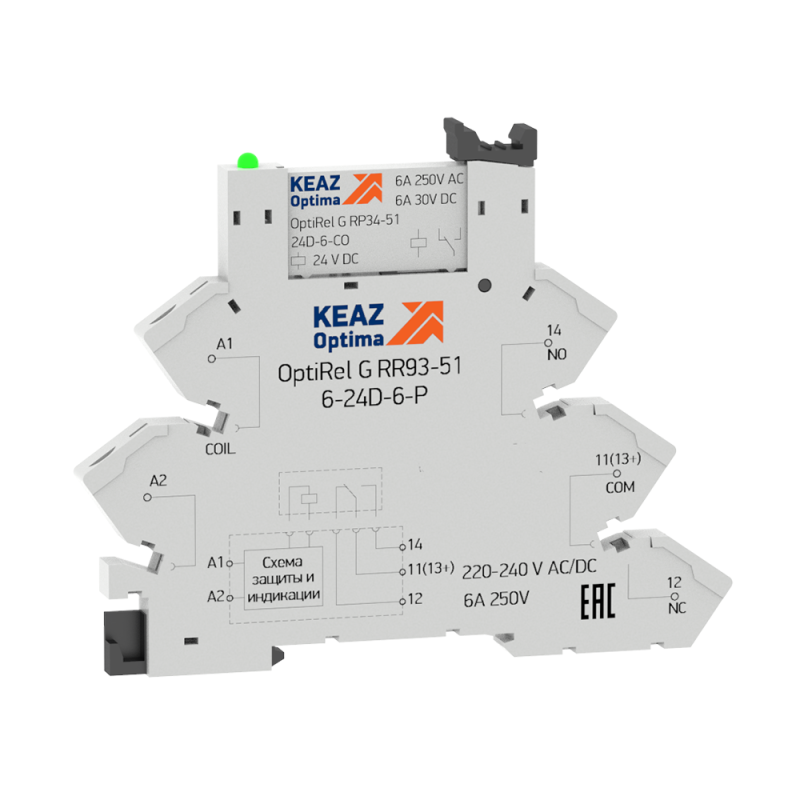

Модуль релейный RM38-61-110-125U-6-P-CO-G (ГСИ) от КЭАЗ - компактное устройство для коммутации слаботочных и средних нагрузок в системах автоматизации. Модуль собран из втычного реле RP34 и розетки RR93, обеспечивает гальваническую изоляцию между управляющими и силовыми цепями, подходит для монтажа на DIN-рейку. Артикул 280995 соответствует серии OptiRel G.

Назначение и область применения

Модуль релейный RM38-61-110-125U-6-P-CO-G (ГСИ) используется для передачи и усиления сигнала между контроллерами (например, ПЛК), датчиками и исполнительными механизмами. Применяется там, где требуется надёжная электрическая изоляция и точная коммутация малых токов - в системах автоматизации производства, на конвейерах, в панелях управления, в оборудовании с высокой плотностью компоновки.

Технические характеристики

• Напряжение управления: 125 В AC/DC - работает как от переменного, так и от постоянного тока;
• Номинальный ток контактов: 6 А - способен коммутировать нагрузки до этого значения;
• Количество контактов: 1 нормально открытый (1/1) - одноконтактное переключение;
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки;
• Подключение: винтовые зажимы - надёжное и проверенное соединение;
• Ширина корпуса: 6 мм - миниатюрный форм-фактор для плотной укладки;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли;
• Поляризация: свободная - можно подключать клеммы управления в любом порядке;
• Контакты: AgNi+Au - позолоченные, предназначены для работы с малыми токами (до нескольких миллиампер);
• В комплекте: розетка (цоколь) RR93 - вставляется в DIN-рейку, реле фиксируется сверху.

Совместимость и монтаж

Модуль RM38-61-110-125U-6-P-CO-G (ГСИ) совместим с розетками серии RR93, которые устанавливаются на DIN-рейку типа TS35. Реле RP34 вставляется в розетку вертикально - фиксация происходит механически, без инструментов. Для замены достаточно вытащить реле и вставить новое. Установка требует свободного места вокруг устройства для теплоотвода - не рекомендуется герметичная закупорка.

Безопасность и стандарты

Модуль соответствует требованиям IEC 61810-1 и EN 60947-5-1 для релейных устройств. Напряжение 125 В и ток 6 А находятся в пределах безопасной рабочей области. Гальваническая изоляция между управлением и контактами обеспечивает защиту от пробоя и помех. Серия OptiRel G прошла тестирование на долговечность и устойчивость к вибрациям в промышленной среде.

Преимущества

• Ультракомпактная ширина 6 мм - позволяет разместить до 16 реле в одном ряду на стандартной DIN-рейке;
• Позолоченные контакты AgNi+Au - гарантируют стабильную работу даже при коммутации микросигналов (например, от энкодеров или сенсоров);
• Встроенный цоколь RR93 - исключает необходимость внешней проводки, снижает риск ошибок при монтаже;
• Универсальное питание AC/DC - не требует выбора типа тока при проектировании системы;
• Физическая изоляция контактов и катушки - повышает отказоустойчивость в условиях электромагнитных помех.

Ограничения применения

• Не предназначен для коммутации мощных нагрузок выше 6 А - превышение вызывает перегрев и выход из строя;
• Защита IP20 не допускает использование во влажных, запылённых или агрессивных средах - нужна дополнительная защита (корпус IP54/IP65);
• Не рассчитан на частые включения/выключения более 1 млн циклов - для высокочастотных задач лучше использовать твердотельные реле;
• Запрещено применять в цепях с импульсными токами выше 10×номинала - возможна сварка контактов.

Примеры использования

• Передача сигнала от ПЛК к пневматическому клапану через реле с малым током управления;
• Коммутация датчиков температуры или давления с выходом 1–5 мА в системе SCADA;
• Разделение цепей управления и силовой части в панели станка с ЧПУ;
• Сборка распределительных щитов с высокой плотностью элементов - например, в автоматических линиях пищевой промышленности.

Практические советы

• При монтаже на DIN-рейку следите, чтобы розетка была полностью зафиксирована - слабая фиксация вызывает нагрев и искрение;
• Для контроля состояния контактов используйте мультиметр в режиме прозвонки - позолоченные контакты не должны иметь оксидов;
• Если нагрузка имеет пусковой ток (например, лампы накаливания), выбирайте реле с запасом по току - 6 А - минимальный порог;
• При использовании в системах с высокой ЭМИ - экранируйте управляющие провода и используйте фильтры на входе;
• Заменяйте реле только на оригинальные модели RP34 - совместимость с другими типами не гарантирована.
