Релейный модуль OptiRel G RM38-61-6D-6-P-CO| 280997 | КЭАЗ

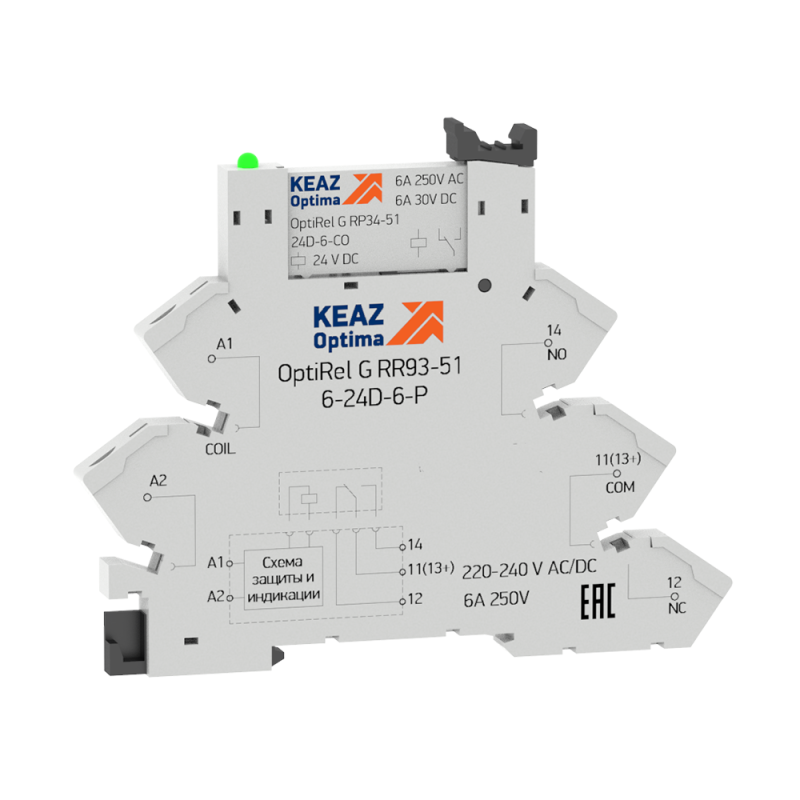

Релейный модуль RM38-61-6D-6-P-CO от КЭАЗ - компактное устройство для коммутации слаботочных управляющих сигналов в промышленных системах. Модуль сочетает в себе реле и розетку в одном корпусе, обеспечивая гальваническую изоляцию между контроллерами (например, ПЛК) и нагрузками до 6 А. Артикул 280997 относится к серии OptiRel G, предназначенной для плотного монтажа на DIN-рейке.

Назначение и область применения

Релейный модуль RM38-61-6D-6-P-CO используется для передачи и усиления управляющих сигналов от слаботочных устройств - таких как датчики, ПЛК, контроллеры - к силовым нагрузкам: катушки клапанов, маломощные двигатели, световые индикаторы, нагревательные элементы. Он обеспечивает электрическую изоляцию между управляющей цепью (250 В постоянного тока) и нагрузкой, защищая чувствительную электронику от помех и скачков напряжения. Подходит для автоматизированных линий, станков, конвейеров, систем вентиляции и других задач в промышленной автоматизации.

Технические характеристики

• Напряжение управления: 250 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип переключения: моностабильное (однорежимное, без удержания)
• Конфигурация контактов: 1 нормально разомкнутый (NO), 1 нормально замкнутый (NC), 1 переключающий (SPDT)
• Подключение: винтовые зажимы для проводов
• Поляризация: определённая - требуется соблюдение полярности при подключении управляющего напряжения
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Ширина корпуса: 6 мм - минимальная для плотного расположения на рейке
• Способ монтажа: фиксация на DIN-рейке 35 мм
• Контакты: сплав серебро-никель (AgNi) - устойчивы к дуге и окислению
• В комплекте: розетка (цоколь) RR93 для быстрого подключения и замены

Совместимость и монтаж

Релейный модуль RM38-61-6D-6-P-CO совместим с розеткой RR93, входящей в комплект. Установка происходит путём защёлкивания на стандартную DIN-рейку 35 мм. Для подключения управляющего сигнала используются два верхних винта - важно соблюдать полярность (+ и –). Нагрузочные провода подключаются к нижним клеммам. Благодаря компактному размеру (6 мм) можно разместить до 16 модулей в одном ряду на 100 мм длины рейки. Замена реле возможна без демонтажа всей системы - достаточно вынуть старый модуль и вставить новый.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Серия OptiRel G прошла испытания на соответствие стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Компоненты выполнены из материалов, устойчивых к перегреву и горению. IP20 не требует дополнительной защиты в закрытых щитах, но не допускает использование во влажных, пыльных или открытых средах.

Преимущества

• Минимальная ширина (6 мм) - максимальная плотность монтажа на DIN-рейке
• Встроенный цоколь RR93 - ускоряет замену и снижает риск ошибок при подключении
• Контакты AgNi - долговечны при частых включениях и высоких импульсных нагрузках
• Гальваническая изоляция - защищает ПЛК и другие чувствительные устройства от бросков напряжения
• Простой монтаж и обслуживание - не требуют специальных инструментов

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 исключает такие условия
• Только DC управление - нельзя использовать с переменным током (AC)
• Ограниченная мощность нагрузки - максимум 6 А; для более мощных устройств нужны контакторы
• Чувствителен к обратной полярности - неверное подключение управляющего напряжения может повредить катушку
• Не рекомендован для частых включений свыше 10 000 операций в час - для этого есть специализированные герконовые или твердотельные реле

Примеры использования

• Управление пневматическими клапанами через ПЛК в линии сборки
• Переключение световой индикации на станке по сигналу с датчика положения
• Активация насоса или вентилятора после получения команды от терморегулятора
• Разделение цепей управления и силовых цепей в распределительном щите

Практические советы

• При подключении управляющего напряжения всегда проверяйте полярность - красный провод обычно +, черный - –
• Используйте провода с сечением 0,2–2,5 мм2 - подходят под винтовые зажимы
• Для многоканальных решений планируйте место на рейке заранее: 16 модулей займут около 100 мм
• Заменяйте реле только при отключенном питании - даже при малом токе возможна дуга
• Проверьте совместимость с вашим ПЛК: выходной ток контроллера должен быть достаточен для срабатывания катушки (обычно 10–20 мА)
• Не используйте этот модуль для управления двигателем выше 1,5 кВт - нужен контактор
