Релейный модуль OptiRel G RM48-52-12D-10-V-CO| 281001 | КЭАЗ

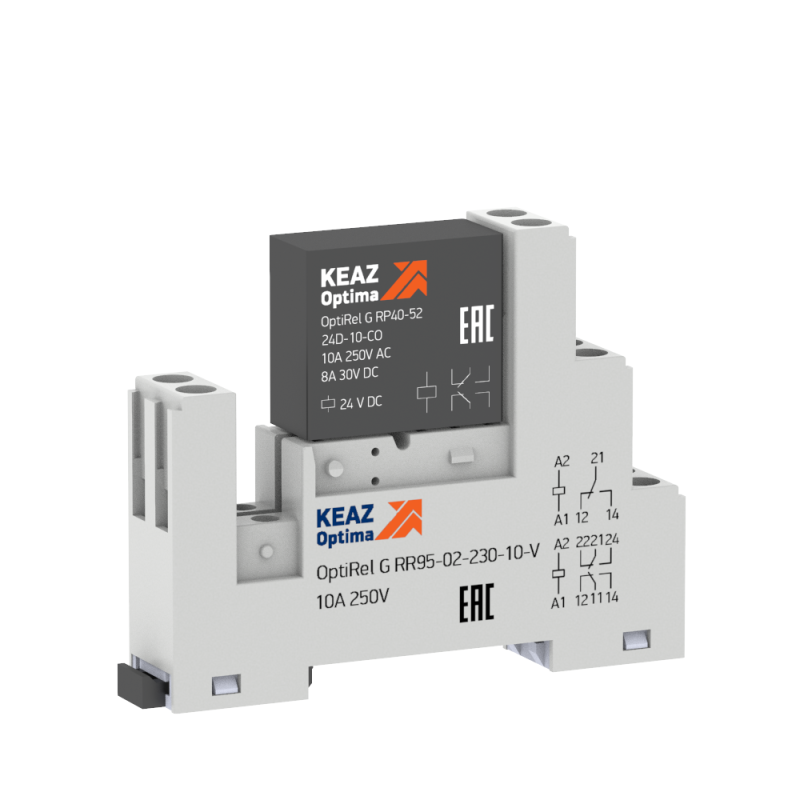

Релейный модуль RM48-52-12D-10-V-CO от КЭАЗ - это готовый компонент на базе втычного реле OptiRel G и розетки, предназначенный для коммутации слаботочных управляющих сигналов и силовых нагрузок до 10 А при постоянном напряжении 12 В. Модуль легко монтируется на DIN-рейку и подходит для систем автоматизации, где важны компактность, надёжность и гальваническая развязка.

Назначение и область применения

RM48-52-12D-10-V-CO используется для включения и выключения электрических нагрузок по команде от контроллера, сенсора или другого устройства управления. Подходит для задач в промышленной автоматизации: управление двигателями, клапанами, световыми индикаторами, нагревательными элементами. Гальваническая развязка между управляющей цепью и нагрузкой защищает чувствительную электронику от помех и скачков напряжения.

Технические характеристики

• Напряжение питания управления: 12 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Тип контактов: один нормально замкнутый (НЗ) + один нормально открытый (НО) - двойной контакт
• Тип переключения: моностабильное (обычное реле - возвращается в исходное состояние после снятия сигнала)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение "+" и "-" на катушке
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• В комплекте: розетка (цоколь) RR95 - реле встраивается в неё

Совместимость и монтаж

RM48-52-12D-10-V-CO состоит из двух взаимозаменяемых компонентов: реле RP40 и розетки RR95. Это позволяет менять реле без перепайки проводов - достаточно вытащить старое и вставить новое. Для надёжной фиксации реле в розетке требуется дополнительный фиксатор, который продается отдельно. Установка на DIN-рейку выполняется просто: защёлкивают модуль до характерного щелчка. Подключаются провода через винтовые клеммы - рекомендуется использовать жилы сечением до 2,5 мм2.

Безопасность и стандарты

Модуль соответствует требованиям к промышленным устройствам по безопасности и EMC. Компоненты реле OptiRel G проходят испытания на долговечность и термостойкость. IP20 допускает использование только внутри закрытых шкафов, где нет доступа к токоведущим частям и нет воздействия воды или пыли.

Преимущества

• Высокая коммутационная способность - контакты AgNi (серебро-никель) выдерживают большие токи и меньше подвержены свариванию
• Компактный форм-фактор - экономия места в распределительных шкафах
• Легкий сервис - замена реле занимает минуту, не требует отсоединения проводов
• Гальваническая развязка - снижает риск повреждения управляющего оборудования
• Совместимость с серией OptiRel G - можно использовать другие модули этой же серии для расширения функционала

Ограничения применения

• Не предназначен для работы во внешней среде - IP20 не защищает от влаги, пыли, температурных колебаний
• Требуется соблюдение полярности при подключении 12 В DC - неверное подключение может повредить катушку
• Фиксатор реле в розетке не входит в комплект - необходимо докупить отдельно для предотвращения самопроизвольного выпадения
• Не поддерживает индикацию состояния или защиту от импульсов - для этих функций нужны дополнительные модули

Примеры использования

• Управление насосом в системе охлаждения станка по сигналу от PLC
• Включение световой сигнализации при аварийной остановке конвейера
• Переключение режима работы теплового элемента в термокамере
• Автоматическое отключение зарядного устройства по окончании цикла

Практические советы

• При выборе реле учитывайте посадочные размеры - RM48 совместим только с розеткой RR95 и другими модулями серии OptiRel G
• Используйте фиксатор (например, KZ-RR95) даже при малых вибрациях - он предотвращает случайное отключение
• Для нагрузок выше 5 А рекомендуется проверять температуру контактов при длительной работе - возможен нагрев
• Если нужна индикация или защита от spikes - добавьте в цепь втычной модуль с LED или TVS-диодом
• При замене реле всегда отключайте питание - даже при низком напряжении есть риск пробоя при подключенном состоянии
