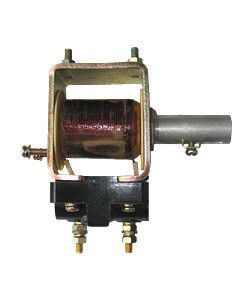

Реле максимального тока РЭО-401 2ТД УХЛ3 16А с блок-контактом Электротехник ET519684

Реле максимального тока РЭО-401 2ТД УХЛ3 16А с блок-контактом - устройство для автоматической защиты электродвигателей от перегрузок и коротких замыканий. Выполнено в компактной сборке с одним блок-контактом, обеспечивает надёжную работу в промышленных условиях. Бренд Электротехник, артикул et519684.

Назначение и область применения

Реле максимального тока РЭО-401 2ТД УХЛ3 16А с блок-контактом защищает электродвигатели от повреждений, вызванных превышением допустимого тока. Подходит для защиты:

• электродвигателей постоянного тока;
• асинхронных двигателей с фазным ротором переменного тока (частота сети 50 Гц).

Используется в цепях управления и силовой части оборудования: насосах, вентиляторах, конвейерах, станках с ЧПУ, где требуется быстрая отсечка при аварийных токах.

Технические характеристики

• Номинальный ток срабатывания: 16 А
• Число полюсов: двухполюсное (2ТД - два контакта действия)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, повышенная влажность, запылённость
• Стандарт соответствия: ГОСТ 15150 (эксплуатация в помещениях класса размещения 3)
• Конструкция: совмещены две электромагнитные системы и один блок-контакт на общей скобе
• Тип коммутации: механический контакт, без электроники

Совместимость и монтаж

Реле РЭО-401 2ТД УХЛ3 16А с блок-контактом устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Блок-контакт имеет одну пару НЗ/НО - используется для сигнализации сработки или блокировки цепи питания двигателя. Для правильной работы необходимо:

• не превышать номинальный ток 16 А в течение длительного времени;
• обеспечить доступ к регулировочному механизму для проверки и тестирования;
• избегать установки рядом с источниками сильных магнитных полей.

Безопасность и стандарты

Реле РЭО-401 2ТД УХЛ3 16А с блок-контактом соответствует требованиям ГОСТ 15150 по климатическому исполнению УХЛ3. Конструкция выполнена в соответствии с требованиями безопасности для электрооборудования промышленного назначения. Отсутствие активной электроники снижает риск отказа от помех и старения компонентов.

Преимущества

• Высокая надёжность благодаря механической конструкции - нет микросхем, которые выходят из строя от перепадов напряжения.
• Объединённая конструкция: два токовых элемента и блок-контакт в одном корпусе - экономия места на щите.
• Поддержание работоспособности в сложных условиях: высокая влажность, пыль, колебания температуры.
• Простота диагностики: сработка видна визуально - рычаг выступает, контакт меняет состояние.

Ограничения применения

• Не для защиты однофазных двигателей без фазного ротора - требуются другие типы реле.
• Не подходит для сетей с частотой выше 50 Гц - возможны некорректные срабатывания.
• Не имеет функции самовозврата; после срабатывания требуется ручное восстановление.
• Не рекомендовано использовать в средах со взрывоопасными газами - отсутствует взрывозащита.

Примеры использования

• Защита асинхронного двигателя 3 кВт на конвейере в пищевой промышленности.
• Автоматическая отсечка при заклинивании вала в металлообрабатывающем станке.
• Комплексная защита насосной группы в канализационной станции с учётом влажной среды.

Практические советы

• Перед установкой проверьте соответствие номинала тока нагрузки (16 А макс.) - превышение приведёт к преждевременному износу.
• При использовании в шкафах с несколькими реле - располагайте их с зазором 1–2 см для лучшего теплоотвода.
• Блок-контакт можно задействовать в цепи светового индикатора “Сработало” - удобно для обслуживания.
• Проверяйте целостность контактов каждые 6 месяцев - особенно в пыльных местах.
• Не используйте вместо теплового реле - РЭО-401 реагирует на ток, а не на нагрев обмотки.
