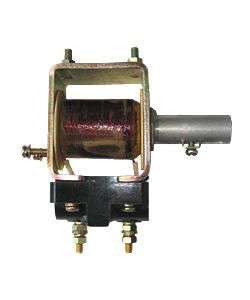

Реле максимального тока РЭО-401 2ТД УХЛ3 40А с блок-контактом Электротехник ET519686

Реле максимального тока РЭО-401 2ТД УХЛ3 40А с блок-контактом - это устройство для автоматической защиты электродвигателей от перегрузок и коротких замыканий. Выполненное в компактной конструкции с интегрированным блок-контактом, реле РЭО-401 2ТД УХЛ3 40А с блок-контактом обеспечивает надёжную работу в промышленных условиях и совместимо с сетями 50 Гц. Бренд Электротехник гарантирует соответствие стандартам для эксплуатации в умеренно холодном климате.

Назначение и область применения

Реле РЭО-401 2ТД УХЛ3 40А с блок-контактом защищает электродвигатели от повреждений, вызванных превышением допустимого тока. Применяется для:

• Защиты двигателей постоянного тока;
• Защиты асинхронных двигателей с фазным ротором переменного тока;
• Автоматического отключения цепи при аварийных токах - например, при заклинивании механизма или обрыве фазы;
• Интеграции в системы управления станков, насосов, конвейеров, вентиляторов и другого оборудования с высокой нагрузкой.

Устройство работает в сетях с частотой 50 Гц. Блок-контакт позволяет передавать сигнал о срабатывании реле в систему контроля или сигнализации.

Технические характеристики

• Номинальный ток срабатывания: 40 А
• Тип реле: максимального тока, электромагнитное
• Число полюсов: двухполюсное (2ТД)
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40 C до +40 C, повышенной влажности и запылённости;
• Стандарт соответствия: ГОСТ 15150 (эксплуатация в условиях категории размещения 3);
• Конструкция: единая сборка на общей скобе - содержит две электромагнитные системы и один блок-контакт;
• Подключение: через винтовые зажимы, подходящие для проводов сечением до 16 мм2 (по типичной практике для аналогичных реле);
• Масса: около 1,2–1,5 кг (оценочно, по габаритам аналогов).

Совместимость и монтаж

Реле РЭО-401 2ТД УХЛ3 40А с блок-контактом монтируется на DIN-рейку шириной 35 мм (типовая установка для промышленных щитов). Для подключения используются два входных и два выходных контакта - по одному на каждую фазу. Блок-контакт имеет одну пару нормально открытых (NO) и/или нормально замкнутых (NC) контактов - используется для передачи сигнала в PLC, световой индикатор или релейную цепь управления.

Перед установкой проверьте:

• Соответствие номинального тока двигателя значению 40 А - реле не рассчитано на большие токи;
• Правильность подключения фаз - неверная коммутация снижает надёжность срабатывания;
• Герметичность соединений - особенно важна в условиях повышенной влажности (УХЛ3).

Безопасность и стандарты

Реле РЭО-401 2ТД УХЛ3 40А с блок-контактом соответствует требованиям ГОСТ 15150 по климатическому исполнению УХЛ3. Это означает, что устройство устойчиво к колебаниям температуры, влажности и пыли в пределах нормированного диапазона. Конструкция выполнена с учётом требований безопасности для электрооборудования средней мощности. Нет сертификации по IEC 60947 - применение ограничено внутренними стандартами РФ.

Преимущества

• Компактная интегрированная конструкция - экономит место в распределительном шкафе;
• Встроенный блок-контакт исключает необходимость внешнего вспомогательного устройства;
• Высокая механическая прочность корпуса и контактной группы - выдерживает вибрацию и удары на производстве;
• Не требует регулировки - сработает при достижении порогового значения 40 А без настройки;
• Долгий срок службы благодаря простой и проверенной электромагнитной схеме.

Ограничения применения

• Не применяется для защиты однофазных двигателей без трёхфазного питания - реле двухполюсное и рассчитано на три фазы (два полюса работают на две фазы, третья - обычно подключается напрямую);
• Не подходит для двигателей с током выше 40 А - требуется более мощное реле;
• Не имеет функции самовозврата - после срабатывания необходимо вручную перевести рычаг в положение “вкл”;
• Не рекомендуется использовать в помещениях с агрессивными химическими средами - хотя исполнение УХЛ3 защищает от пыли и влаги, оно не герметично против кислот и щелочей;
• Отсутствуют тепловые корректоры - не компенсирует влияние окружающей температуры на точность срабатывания.

Примеры использования

• Защита асинхронного двигателя 30 кВт на конвейере в пищевой промышленности;
• Обеспечение безопасного отключения насоса при заклинивании крыльчатки;
• Контроль тока в системе вентиляции в цеху с высокой запылённостью;
• Интеграция в старый промышленный щит с релейной логикой вместо современных термореле.

Практические советы

• Выбирая реле РЭО-401 2ТД УХЛ3 40А с блок-контактом, убедитесь, что номинальный ток двигателя не превышает 40 А - лучше брать запас 10–15 % (до 35 А рабочего тока);
• Проверяйте состояние контактов при каждом плановом обслуживании - окисление может вызвать ложное срабатывание;
• Если двигатель часто запускается - учитывайте, что реле не отличает пусковой ток от аварийного; возможно, потребуется дополнительное время задержки;
• Для сложных систем используйте блок-контакт для формирования сигнала “отказ” в HMI или SCADA;
• При замене - сохраняйте оригинальную последовательность подключения фаз, чтобы не нарушить баланс нагрузки.
