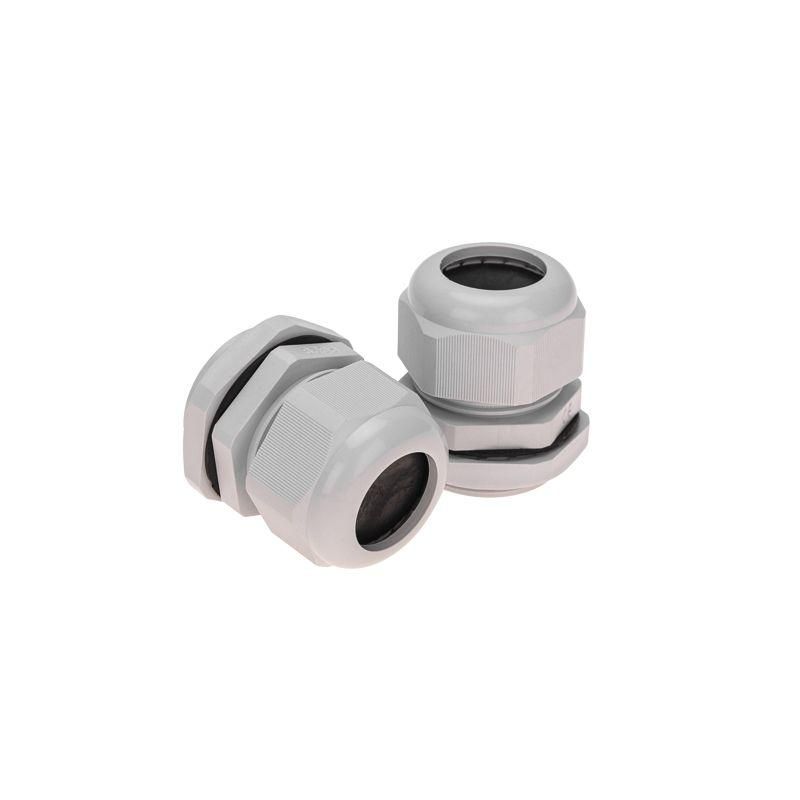

Кабельный ввод PG-29 (18–25 мм) серый от Rexant (арт. 07-8029) обеспечивает герметичный и надёжный ввод кабелей в электрооборудование, сохраняя степень защиты IP68 даже в условиях высокой влажности, пыли и химического воздействия.

Назначение и область применения

Кабельный ввод PG-29 (18–25 мм) серый используется для фиксации и герметизации кабелей при проходе через стенки корпусов — например, в распределительных щитах, пультах управления, шкафах автоматики, наружных устройствах и оборудовании, работающем в агрессивной среде. Подходит для установки в местах с риском попадания воды, пыли, солевых отложений или химических веществ — таких как морские объекты, подвалы, промышленные цеха, насосные станции.

Технические характеристики

• Номинальный размер резьбы: 29 PG — совместим с метрическими и импульсными резьбами стандарта PG
• Диапазон диаметров кабеля: 18–25 мм — позволяет плотно зажимать кабели в этом интервале без перегрузки уплотнения
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду под давлением
• Материал корпуса: полиамид (PA) — прочный, устойчив к механическим нагрузкам и химическим воздействиям
• Уплотнение: неопреновое кольцо — эластичное, долговечное, не теряет свойства при температурных колебаниях
• Температура эксплуатации: –40…+100 °C — работает в экстремальных климатических условиях
• Длина резьбы: 15 мм — достаточна для надёжного закрепления в стенках толщиной до 12 мм
• Цвет: светло-серый — визуально нейтральный, не выгорает на солнце
• Исполнение: прямолинейное — кабель вводится прямо, без изгиба
• Разъемный сальник: да — позволяет менять кабель без демонтажа всего ввода
• Не содержит галогенов — безопасен при горении, соответствует требованиям экологической безопасности
• Ударопрочность: да — выдерживает случайные удары и вибрации
• Зашита поверхности: необработанная — матовая поверхность без лакового или металлического покрытия

Совместимость и монтаж

Кабельный ввод PG-29 (18–25 мм) серый имеет резьбу 29 PG, которая совместима со стандартными отверстиями в панелях, шкафах и корпусах, выполненных под этот тип. Для монтажа требуется просверлить отверстие диаметром 29,5 мм (по ГОСТ 11284). Установка выполняется в два этапа:

1. Вставьте ввод в отверстие снаружи корпуса.
2. Закрутите гайку с внутренней стороны до упора — специальная форма гайки исключает самопроизвольное раскручивание под вибрацией.

Перед затяжкой убедитесь, что кабель имеет диаметр в пределах 18–25 мм — меньший кабель не будет надёжно зажат, больший — повредит уплотнение. Кабельный ввод PG-29 (18–25 мм) серый не требует дополнительных инструментов, кроме ключа на 36 мм (шестигранник отсутствует — затяжка осуществляется гайкой).

Безопасность и стандарты

Кабельный ввод PG-29 (18–25 мм) серый соответствует международному стандарту IEC 60507 для кабельных вводов. Выполнен без галогенов, что снижает выделение токсичных газов при возгорании. Материалы корпуса и уплотнения не содержат свинца, кадмия и других запрещённых компонентов, что делает его подходящим для использования в медицинских, пищевых и экологически чувствительных объектах.

Преимущества

• Высокая герметичность IP68 — гарантирует работу в условиях постоянной влажности и погружения
• Гибкий уплотнитель из неопрена — адаптируется к различным диаметрам внутри заявленного диапазона
• Разъёмная конструкция — позволяет заменить кабель без удаления ввода из корпуса
• Устойчивость к маслам, жирам, солёной воде и растворителям — продлевает срок службы в промышленной среде
• Широкий температурный диапазон — функционирует в холодных регионах и рядом с нагреваемым оборудованием
• Ударопрочность — выдерживает транспортировку и монтаж без повреждений

Ограничения применения

• Не предназначен для кабелей диаметром менее 18 мм — возможен провал уплотнения и потеря герметичности
• Не рекомендован для кабелей с жёсткой бронёй или металлической оплёткой — может повредить уплотнительное кольцо
• Отсутствие шестигранника — нельзя использовать гаечный ключ, только ручную затяжку гайки
• Не подходит для ввода труб или гибких шлангов — только для кабелей с круглым сечением
• Не рассчитан на частую перезагрузку — многократное извлечение/вставка кабеля может снизить срок службы уплотнения

Примеры использования

• Подключение силовых кабелей к внешним распределительным щитам на причалах
• Ввод сигнальных кабелей в пульты управления на заводах с агрессивной средой
• Фиксация кабелей питания в системах освещения на открытых площадках
• Прокладка кабелей в подземных камерах с высокой влажностью
• Интеграция в системы контроля доступа на морских платформах

Практические советы

• Выбирайте кабель с диаметром в середине диапазона (например, 21–22 мм) — так уплотнение работает наиболее эффективно
• Перед установкой проверьте, чтобы кабель был свободно протянут — не допускайте натяжения, которое передаётся на ввод
• При использовании в условиях сильной вибрации дополнительно примените контргайку или клей-фиксатор на резьбе
• Не затягивайте гайку слишком сильно — достаточно усилия, при котором уплотнение равномерно деформируется вокруг кабеля
• При необходимости замены кабеля — просто открутите гайку, выньте старый кабель, введите новый и снова затяните
• Кабельный ввод PG-29 (18–25 мм) серый от Rexant (арт. 07-8029) можно использовать в паре с другими элементами серии — все компоненты имеют одинаковые материалы и класс защиты
