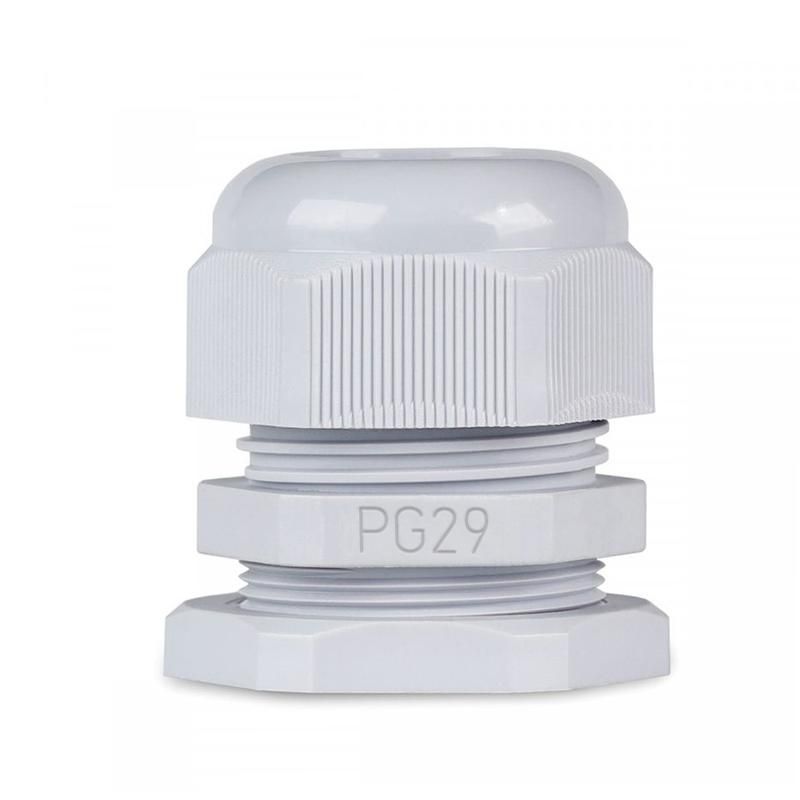

Ввод кабельный (сальник) PG-29 IP68 сер. TOKOV ELECTRIC TKE-PG-29-G

Ввод кабельный (сальник) PG-29 IP68 серия от TOKOV ELECTRIC - надёжное решение для герметичного ввода кабелей в корпуса оборудования, обеспечивающее защиту от пыли и воды даже при длительном погружении. Подходит для промышленной автоматизации, наружных установок и агрессивных сред.

Назначение и область применения

Ввод кабельный (сальник) PG-29 IP68 серия используется для фиксации и герметизации кабелей в распределительных щитах, корпусах машин, системах управления и других устройствах, требующих высокой степени защиты. Применяется там, где важна долговечная изоляция от внешней среды - например, на открытых площадках, в цехах с мойкой, в морской технике или сельскохозяйственной аппаратуре.

Технические характеристики

• Тип резьбы: PG (немецкий стандарт для кабельных вводов)
• Номинальный размер резьбы: PG-29
• Шаг резьбы: 1,41 мм
• Диапазон диаметров кабеля: 18–24 мм
• Степень защиты: IP68 - полная защита от пыли и возможности длительного погружения в воду
• Материал: полиамид (PA) - прочный, химически стойкий пластик
• Цвет: серый (RAL 7035)
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо (прокладка), обеспечивает плотную посадку на кабеле

Совместимость и монтаж

Ввод кабельный (сальник) PG-29 IP68 серия совместим со стандартными отверстиями под резьбу PG-29. Для установки требуется просверленное отверстие соответствующего диаметра - обычно 29 мм по внутреннему диаметру резьбы. Монтаж выполняется путём завинчивания в корпус до упора. Уплотнительное кольцо самонастраивается на диаметр кабеля в пределах 18–24 мм - не требует замены при смене кабеля внутри этого диапазона. Перед установкой проверьте, чтобы кабель имел круглое сечение; плоские или многожильные кабели с бронёй могут потребовать дополнительной подготовки.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60507 для кабельных вводов. Сертифицирован на работу в условиях повышенной влажности, перепадов температур и воздействия масел и химических веществ, характерных для промышленной среды. Полиамидный материал не выделяет токсичных веществ при нагреве и не поддерживает горение.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (обычно IP67)
• Устойчивость к широкому диапазону температур - работает в холодных регионах и жарких цехах
• Пластиковый корпус не корродирует, не проводит ток, не требует заземления
• Гибкое уплотнение позволяет использовать кабели разного диаметра в рамках указанного диапазона
• Серый цвет (RAL 7035) хорошо сочетается с промышленным оборудованием и не выгорает на солнце

Ограничения применения

• Не предназначен для кабелей с диаметром менее 18 мм - возможен люфт и потеря герметичности
• Не рекомендован для кабелей с жёсткой бронёй или металлической оплёткой - риск повреждения уплотнительного кольца
• Пластиковая конструкция не рассчитана на механические удары или нагрузки на кабель свыше нормативных значений
• Не следует применять в средах с постоянным контактом с растворителями, кетонами или ароматическими углеводородами - возможна деформация полиамида

Примеры использования

• Ввод кабелей питания и сигнала в промышленные контроллеры на пищевых производствах
• Подключение датчиков на открытом воздухе - вентиляционные системы, теплицы, насосные станции
• Фиксация кабелей в шкафах управления на судах и портовых объектах
• Заключение кабелей в оборудование для добычи полезных ископаемых - минимизация попадания пыли и влаги

Практические советы

• Перед монтажом протяните кабель через сальник - затем завинтите его в корпус. Это исключает перегиб и повреждение жил.
• Если кабель имеет минимальный диаметр (18 мм), убедитесь, что он не слишком мягкий - иначе уплотнение может не сработать должным образом.
• Для частой замены кабелей используйте сальники с запасом по диаметру - лучше взять PG-29, чем более маленький вариант.
• Проверяйте затяжку: недостаточно закрученный сальник даёт утечку, переизбыток усилия может треснуть резьбу в корпусе.
• Артикул tke-pg-29-g от TOKOV ELECTRIC легко найти в каталогах - сохраняйте его при заказе запчастей.
