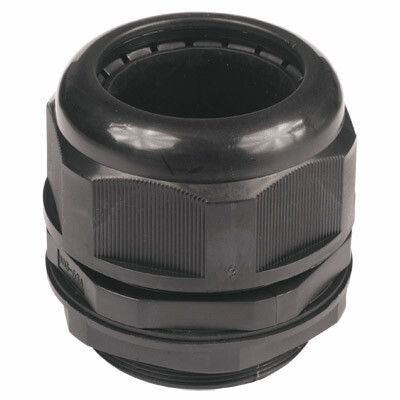

Сальник PG 29 диаметр проводника 18-24мм IP54 | YSA20-25-29-54-K41 IEK

Сальник PG 29 диаметр проводника 18–24 мм IP54 от IEK предназначен для герметичного ввода кабелей в электрощитовые устройства, обеспечивая защиту от пыли, влаги и механических воздействий. Артикул ysa20-25-29-54-k41 соответствует требованиям промышленной автоматизации и используется в распределительных шкафах.

Назначение и область применения

Сальник PG 29 диаметр проводника 18–24 мм IP54 применяется для безопасного вывода кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Он предотвращает попадание пыли и воды внутрь корпуса, защищает кабель от перегибов и истирания на входе, а также фиксирует проводник в заданном положении. Подходит для установки в шкафах управления, станках, системах автоматизации и других объектах с повышенными требованиями к герметичности.

Технические характеристики

• Резьба: PG29 - стандартизированная метрическая резьба для промышленных соединений;
• Диапазон диаметров кабеля: 18–24 мм - подходит для кабелей с внешним диаметром в этом интервале;
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но пыль не проникает в достаточных количествах для нарушения работы) и брызг воды со всех сторон;
• Материал корпуса: полиамид (PA) - прочный, химически стойкий термопластик, устойчивый к нагрузкам и старению;
• Уплотнение: уплотнительное кольцо из неопрена - эластичный материал, обеспечивающий плотную посадку на кабель;
• Фиксация: наличие контргайки - позволяет надёжно закрепить сальник в отверстии шкафа и исключить самоотвинчивание;
• Длина резьбы: 14,3 мм - оптимальна для стандартных толщин стенок шкафов;
• Температура эксплуатации: –15 … +80 C - работает в условиях холодных цехов и нагреваемых зонах; производитель указывает более широкий диапазон (-40…+80 C), но рекомендованная граница ниже для долговечности материала;
• Цвет: серый - стандартный цвет для промышленных комплектующих;
• Покрытие: необработанная поверхность - без антикоррозийного или декоративного слоя;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Сальник PG 29 диаметр проводника 18–24 мм IP54 совместим с отверстиями в металлических или пластиковых щитах, имеющими резьбу PG29. Для установки требуется трубный (газовый) ключ - он обеспечивает равномерное усилие без деформации корпуса. Контргайка затягивается после введения кабеля, чтобы зафиксировать сальник в шкафе. Перед монтажом проверьте, что диаметр кабеля находится в допустимом диапазоне 18–24 мм - меньший кабель не будет плотно уплотнён, больший - повредит уплотнительное кольцо. Не используйте силовой инструмент с высоким крутящим моментом - это может треснуть корпус из полиамида.

Безопасность и стандарты

Сальник соответствует требованиям к степени защиты IP54, установленным ГОСТ 14254. Материалы корпуса и уплотнителей не выделяют токсичных веществ при работе в нормальных температурных режимах. Применение в соответствии с инструкцией гарантирует соответствие нормам безопасности электроустановок.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает вибрацию и ударные нагрузки;
• Наличие контргайки - исключает случайное ослабление крепления;
• Уплотнитель из неопрена - сохраняет эластичность при температурных колебаниях, не растрескивается;
• Простота монтажа - требует только стандартный инструмент и минимальные навыки;
• Подходит для многократного демонтажа без потери герметичности - при условии правильного выбора диаметра кабеля.

Ограничения применения

• Не предназначена для постоянного погружения в воду - степень защиты IP54 не обеспечивает герметичность при длительном контакте с жидкостью;
• Не рекомендуется использовать при температурах ниже –15 C - материал становится менее эластичным, риск повреждения уплотнителя возрастает;
• Не подходит для кабелей с диаметром меньше 18 мм или больше 24 мм - возможна потеря герметичности или повреждение деталей;
• Не следует применять в средах с агрессивными химическими веществами - полиамид может подвергаться растворению или набуханию при контакте с маслами, кислотами, растворителями;
• Не предназначен для кабелей с жесткой броней или крупными металлическими элементами - они могут повредить уплотнительное кольцо при введении.

Примеры использования

• Ввод кабелей питания и управления в шкафы автоматики на заводах;
• Подключение датчиков и исполнительных механизмов к распределительным щитам;
• Монтаж в системах кондиционирования, насосных станциях, пищевых производствах - где важна защита от пыли и влаги;
• Замена износившихся сальников в существующих установках с резьбой PG29.

Практические советы

• Перед установкой протяните кабель через сальник - затем уже монтируйте его в шкаф. Это снижает риск повреждения уплотнителя;
• Если кабель имеет неравномерный диаметр (например, с оболочкой и экранированием), ориентируйтесь на максимальный внешний размер;
• Проверяйте состояние уплотнительного кольца перед каждым монтажом - трещины или сплющенность требуют замены;
• Для удобства затяжки используйте ключ с регулируемым моментом - переусиливать нельзя;
• Артикул ysa20-25-29-54-k41 от IEK совместим с большинством стандартных шкафов, но всегда сверьтесь с чертежом отверстия - резьба PG29 должна точно совпадать.
