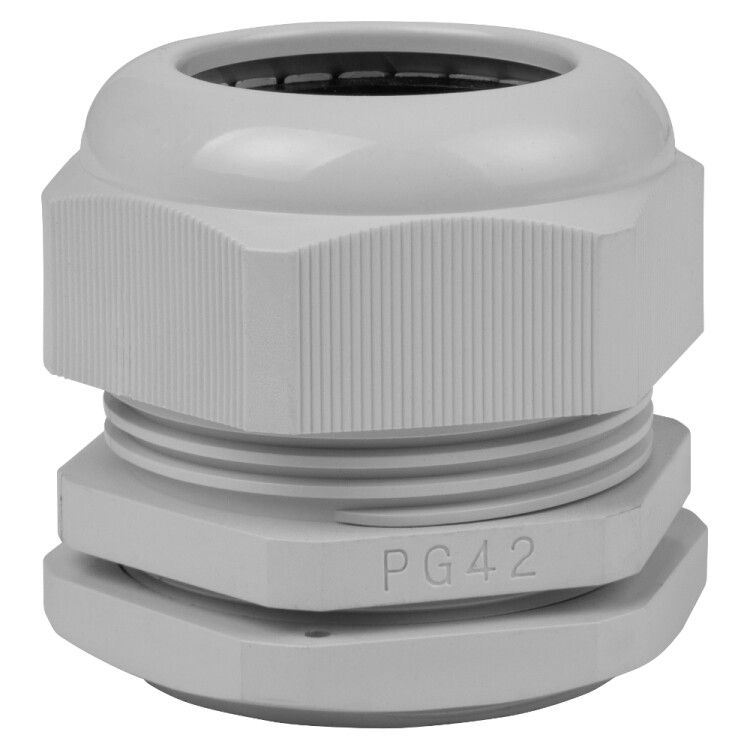

Сальник PG42-(Dпроводника 30-40мм)-IP54 | 143112 КЭАЗ

Сальник PG42 (диаметр проводника 30–40 мм) IP54 от КЭАЗ - надёжный элемент для герметичного ввода кабелей в электрооборудование. Артикул 143112 обеспечивает защиту от пыли и брызг воды, сохраняя целостность изоляции и безопасность установки.

Назначение и область применения

Сальник PG42 предназначен для фиксации и герметизации кабелей диаметром 30–40 мм при входе в распределительные щиты, монтажные коробки, корпуса оборудования и другие электроустановки. Обеспечивает механическую защиту кабеля от перегиба и истирания, а также защищает внутренние компоненты от проникновения пыли и влаги. Подходит для промышленной автоматики, станков, конвейеров, систем управления и наружных устройств с ограниченным доступом.

Технические характеристики

• Номинальный размер резьбы: M42
• Диапазон диаметров кабеля: 30–40 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию пыли, влияющей на работу) и брызг воды со всех направлений
• Материал корпуса: полиамид - прочный, устойчив к химическим воздействиям и старению
• Температурный диапазон эксплуатации: от –40 C до +80 C
• Длина резьбы: 70 мм - позволяет плотно закрепить в стенках щита толщиной до 60 мм
• Размер шестигранника: 67,5 мм - удобен для затяжки гаечными ключами
• Тип уплотнения: многослойное уплотнительное кольцо - обеспечивает равномерное давление на кабель
• Наличие контргайки: да - фиксирует положение сальника после монтажа
• Наличие разгрузки натяжения: да - снижает нагрузку на жилы кабеля при внешнем усилии
• Разъемный сальник: да - можно установить на готовый кабель без его разрезания
• Без галогенов: да - соответствует экологическим требованиям при горении и утилизации
• Цвет: светло-серый
• Покрытие поверхности: необработанное - не требует дополнительной антикоррозийной обработки
• Нормативный документ: ГОСТ Р 50827 (МЭК 670)

Совместимость и монтаж

Сальник PG42 совместим с любыми кабелями и шлангами с наружным диаметром 30–40 мм. Устанавливается в отверстие диаметром 42 мм (по резьбе). Для монтажа:

• Заготовьте отверстие в стенке щита или корпуса подходящего диаметра - не менее 42 мм.
• Протяните кабель через центральное отверстие сальника - он разъемный, поэтому не требуется разрывать кабель.
• Наденьте сальник на кабель и вставьте в отверстие.
• Закрутите корпус сальника до упора, затем затяните контргайку с помощью ключа на 67,5 мм.
• Проверьте герметичность: при правильной затяжке кабель не должен свободно двигаться внутри.

Обязательно соблюдайте рекомендованную длину резьбы - 70 мм. При слишком толстых стенках (>60 мм) используйте переходные втулки.

Безопасность и стандарты

Сальник PG42 (диаметр проводника 30–40 мм) IP54 соответствует ГОСТ Р 50827 (эквивалент МЭК 670), что гарантирует соответствие международным требованиям к безопасности ввода кабелей. Отсутствие галогенов делает изделие безопасным при возгорании - не выделяет токсичных паров. Прочность материала и наличие разгрузки натяжения исключают риск обрыва жил при механическом воздействии.

Преимущества

• Разъемная конструкция - возможность монтажа на уже смонтированный кабель, экономия времени при замене или доработке системы.
• Многослойное уплотнение - надёжнее одиночных колец, особенно при изменении температуры и вибрации.
• Контргайка и разгрузка натяжения - продлевают срок службы кабеля и предотвращают деформацию изоляции.
• Высокая термостойкость - работает в суровых условиях: холодные склады, открытые площадки, нагреваемые помещения.
• Устойчивость к химикатам - полиамид не реагирует на масла, эмульсии и большинство промышленных растворителей.

Ограничения применения

• Не подходит для кабелей меньше 30 мм - уплотнение будет слабым, возможна протечка.
• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью.
• Не используется в взрывоопасных средах - не сертифицирован как взрывозащищённое оборудование.
• Не рекомендуется для кабелей с металлической броней - высокая жёсткость может повредить уплотнительное кольцо.
• При температурах ниже –40 C материал становится более хрупким - осторожная сборка обязательна.

Примеры использования

• Ввод силового кабеля в щит управления станком ЧПУ.
• Фиксация сигнальных кабелей в распределительной коробке на производственной линии.
• Подключение кабелей к датчикам на открытом воздухе - например, в системах контроля уровня.
• Монтаж в ящиках автоматики на тепловых пунктах и насосных станциях.

Практические советы

• Перед установкой проверьте фактический диаметр кабеля - измерьте несколько точек, так как допуск может составлять +-1 мм.
• Если кабель слишком мягкий, используйте внутреннюю втулку для усиления формы - это предотвратит сплющивание при затяжке.
• Не переусердствуйте с моментом затяжки - перетянутая контргайка может треснуть корпус из полиамида.
• При использовании в местах с вибрацией дополнительно закрепите сальник хомутом или клеевой лентой - это снизит передачу нагрузки на уплотнение.
• Артикул 143112 - единственный вариант этого исполнения от КЭАЗ; аналоги других брендов могут отличаться по размерам резьбы или длине.
