Кабельный ввод 71 739 NCG-PG-42 (5 шт/упак) | 71739 Navigator 19398

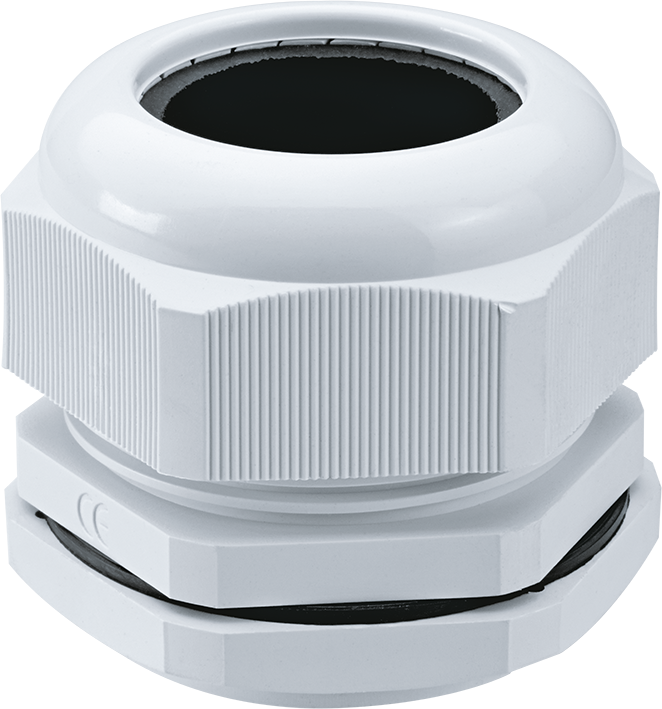

Кабельный ввод Navigator NCG-PG с резьбой PG-42 обеспечивает надежную герметизацию кабелей диаметром 32–38 мм в корпусах оборудования. Этот сальник защищает от пыли, влаги и механических воздействий, сохраняя целостность соединений в условиях промышленной эксплуатации.

Назначение и область применения

Кабельный ввод Navigator NCG-PG используется для безопасного прохода силовых и сигнальных кабелей через стенки электрических щитов, распределительных устройств, станков и другого оборудования. Он предотвращает проникновение пыли и влаги внутрь корпуса, снижает риск повреждения жил из-за перегиба или трения, а также фиксирует кабель на месте. Подходит для установки в помещениях и на открытых площадках при соблюдении условий эксплуатации.

Технические характеристики

• Резьба: PG-42 (номинальный размер - 54 мм, шаг - 1,59 мм)
• Диапазон диаметров кабеля: 32–38 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию вредного количества пыли) и брызг воды со всех сторон
• Материал: полиамид - прочный, химически стойкий термопластик
• Температурный диапазон: от –40 C до +100 C
• Уплотнение: эластичное кольцо из термопласта, обеспечивающее плотное прилегание к кабелю
• Форма: прямолинейная - позволяет вводить кабель без изгибов под углом
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Галогены: отсутствуют - соответствует требованиям экологической безопасности
• Цвет: светло-серый
• Покрытие: необработанная поверхность - без антикоррозийного или декоративного слоя
• Количество в упаковке: 5 штук

Совместимость и монтаж

Кабельный ввод Navigator NCG-PG совместим с корпусами, имеющими круглое отверстие диаметром 54 мм с резьбой стандарта PG-42. Для установки требуется просверлить отверстие точно по размеру резьбы. Уплотнительное кольцо легко одевается на кабель перед введением в корпус. После вставки ввод закручивается рукой, затем затягивается ключом до легкого усилия - переусердствовать нельзя, чтобы не деформировать резьбу или уплотнение. Кабель должен иметь внешний диаметр в пределах 32–38 мм; слишком тонкий или толстый кабель не обеспечит герметичности.

Безопасность и стандарты

Кабельный ввод соответствует международному стандарту IEC 60423 для PG-резьбовых вводов. Материал полиамид не содержит галогенов, что исключает образование токсичных газов при нагреве или возгорании. Применим в зонах с повышенными требованиями к пожаробезопасности и экологии.

Преимущества

• Высокая степень защиты IP54 - эффективна против пыли и брызг воды
• Уплотнительное кольцо адаптируется к различным диаметрам внутри заявленного диапазона
• Защита от перегибов - снижает риск повреждения жил кабеля при изгибе рядом с входом
• Ударопрочность - выдерживает случайные удары во время монтажа или обслуживания
• Широкий температурный диапазон - работает в холодных и горячих средах
• Экологичность - материал без галогенов безопасен при утилизации

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендован для кабелей с диаметром менее 32 мм или более 38 мм - возможна утечка или плохая фиксация
• Не подходит для высоковольтных систем выше класса напряжения, указанного производителем кабеля - сам ввод не является изолятором
• Не следует использовать в агрессивных химических средах (например, растворители, кислоты) - хотя полиамид стоек, он не универсален
• Не имеет встроенного заземления - для требований к ЭМИ или занулению необходимо дополнительно применять контактные элементы

Примеры использования

• Подключение кабелей питания к станкам ЧПУ
• Ввод сигналов от датчиков в промышленные контроллеры
• Герметизация выходов кабелей в распределительных щитах на заводах
• Монтаж в автоматизированных линиях с частыми мойками (брызги воды, но не погружение)
• Установка в наружных корпусах управления насосами или компрессорами

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - используйте штангенциркуль. Небольшое отклонение от 32–38 мм может нарушить герметичность.
• Если кабель слишком мягкий, подложите под него усиленную трубку или хомутик для лучшей фиксации внутри ввода.
• Затягивайте ввод равномерно - перекос может повредить резьбу или уплотнение.
• Для многожильных кабелей с оплеткой убедитесь, что она не задирается при введении - это может повредить уплотнительное кольцо.
• Храните запасные вводы в сухом месте - даже полиамид чувствителен к длительному воздействию УФ-лучей и влаги вне корпуса.
• Артикулы 71739 и 19398 - это один и тот же продукт, просто разные номера поставщика. Оба подходят для замены.
