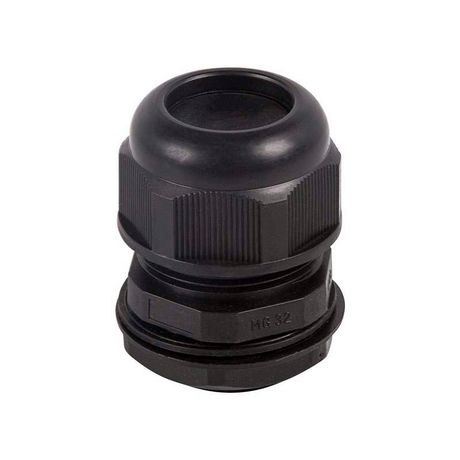

Кабельный ввод MG-32 (25-18 мм) черный | 07-8132-1 REXANT MEET

Кабельный ввод MG-32 (25-18 мм) черный от Rexant обеспечивает герметичный и надёжный ввод кабелей в электрооборудование, сохраняя степень защиты IP68 даже в суровых условиях. Артикулы 07-8132-1 и etm07-8132-1 подходят для установки в шкафы, корпуса и пульты, работающие на улице или во влажной среде.

Назначение и область применения

Кабельный ввод MG-32 (25-18 мм) черный используется для фиксации силовых и сигнальных кабелей при проходе через стенки электротехнических устройств - например, распределительных щитов, контрольных пультов, промышленных корпусов. Применяется там, где важна защита от воды, пыли, химических веществ и механических воздействий: на открытых площадках, в подвальных помещениях, вблизи морских берегов, на производствах с частой мойкой оборудования.

Технические характеристики

• Номинальный размер резьбы: M32 (резьба метрическая, шаг 1,5 мм)
• Диапазон диаметров кабеля: 18–25 мм - подходит для кабелей с внешним диаметром в этом интервале как до, так и после затяжки
• Степень защиты: IP68 - полностью герметичен против пыли и долговременного погружения в воду
• Материал корпуса: полиамид PA - высокопрочный термопластик с хорошей химической стойкостью
• Уплотнение: эластомерное кольцо из неопрена - устойчиво к маслам, жирам, спиртам, слабым кислотам и солёной воде
• Температурный режим работы: от -40 C до +100 C - выдерживает экстремальные перепады температур
• Длина резьбы: 15 мм - достаточна для плотного соединения с тонкими и среднетолщинными стенками корпусов
• Цвет: чёрный - снижает влияние УФ-излучения, не выгорает на солнце
• Состав: безгалогенный - безопасен при горении, соответствует требованиям пожарной безопасности
• Ударопрочность: да - не трескается при случайных ударах и вибрациях
• Исполнение: прямолинейный - кабель вводится прямо, без изгиба
• Разъемность: да - можно демонтировать и переустанавливать без замены уплотнителей
• Покрытие поверхности: необработанное - матовая поверхность, не требует дополнительной подготовки перед монтажом

Совместимость и монтаж

Кабельный ввод MG-32 (25-18 мм) черный имеет металлическую резьбу M32, совместимую с отверстиями стандарта G1¼" (по старому ГОСТ) и другими аналогичными резьбами. Для установки просверлите в корпусе оборудования отверстие диаметром 32 мм, вставьте ввод и закрутите гайку рукой, затем доведите моментом 1,5–2 Нм. Кабель протяните через центральное отверстие уплотнительного кольца - оно самоприспособляемое и плотно обхватывает проводник. После сборки проверьте герметичность: при правильном монтаже между кабелем и уплотнителем не должно быть зазора более 1–2 мм.

Безопасность и стандарты

Кабельный ввод MG-32 (25-18 мм) черный выполнен из материалов, не содержащих галогенов, что исключает образование едких паров при возгорании. Соответствует требованиям IEC 60509-1 и EN 62444 по классу защиты IP68. Материалы сертифицированы на соответствие RoHS. Подтверждает безопасную работу в системах с повышенными требованиями к пожарной и экологической безопасности.

Преимущества

• Высокая герметичность IP68 позволяет использовать в условиях постоянной влажности и погружения
• Уплотнитель из неопрена не рассыхается, не растрескивается и сохраняет эластичность при минусовых температурах
• Гайка с антивибрационной конструкцией не откручивается при работе оборудования
• Полиамидный корпус устойчив к бензину, дизтопливу, смазкам, моющим средствам и морской соли
• Разборная конструкция позволяет менять кабели без замены всего ввода
• Чёрный цвет и необработанная поверхность обеспечивают длительную службу вне помещений

Ограничения применения

• Не применяйте для кабелей с диаметром менее 18 мм - уплотнитель не будет достаточно сжиматься, потеряется герметичность
• Запрещено использование с кабелями, имеющими жесткий бронированный экран (например, ААШв) - он может повредить уплотнительное кольцо
• Не рекомендован для кабелей с внутренней оплеткой из стальной проволоки - возможны порезы уплотнителя
• Не допускается применение в контакте с сильными окислителями (концентрированная азотная кислота, хлор) - материалы не устойчивы к ним
• При температуре выше 100 C возможно деформирование материала - не используйте рядом с нагревательными элементами без теплоизоляции

Примеры использования

• Подключение кабелей питания к насосным станциям на водоочистных сооружениях
• Ввод сигналов от датчиков уровня в подземные коллекторы
• Проход кабелей в исполнительные механизмы на нефтеперерабатывающих заводах
• Фиксация кабелей в пультах управления холодильных камер
• Электрооборудование на причалах и судах - устойчив к морскому туману и солевому налёту

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - лучше выбрать ввод с запасом по максимальному значению (до 25 мм), чем рискнуть недостатком
• Если кабель слишком мягкий, подложите под него пластиковую трубку-уплотнитель внутри - это повысит точность посадки
• При многократной разборке меняйте уплотнительное кольцо каждые 3–5 циклов - срок службы зависит от нагрузки
• Не затягивайте гайку сверх меры - пережатый уплотнитель потеряет эластичность и начнёт протекать
• Для удобства монтажа в труднодоступных местах используйте удлинённую головку на ключ - доступ к резьбе часто ограничен
• Обязательно помечайте кабель после ввода - особенно важно при множественных входах в одном оборудовании
