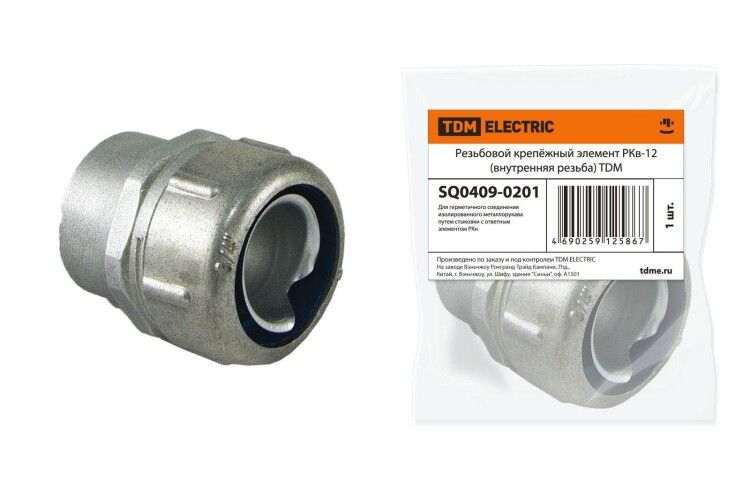

Резьбовой крепёжный элемент РКв-12 (внутренняя резьба) | SQ0409-0201 TDM

Резьбовой крепёжный элемент РКв-12 (внутренняя резьба) от TDM ELECTRIC - это компактный элемент для герметичного подключения металлорукава к распределительному щиту или установочной коробке через внутреннюю NPT-резьбу. Артикул sq0409-0201 предназначен для фиксации и уплотнения двух входящих проводов, обеспечивая надёжное механическое и электрическое соединение.

Назначение и область применения

Резьбовой крепёжный элемент РКв-12 (внутренняя резьба) используется для крепления металлорукава к стенкам распределительных щитов, шкафов или установочных коробок. Он создаёт герметичный ввод, предотвращает попадание пыли и влаги, а также фиксирует рукав в заданном положении. Подходит для промышленной автоматизации, энергетики, машиностроения - там, где требуется защита кабелей и проводов от внешних воздействий.

Технические характеристики

• Тип резьбы: NPT (коническая трубная) - обеспечивает плотное самозапирающееся соединение без дополнительных уплотнителей
• Номинальный диаметр: 12 мм (1/2 дюйма) - соответствует стандартным размерам металлорукава
• Длина резьбы: 12 мм - достаточна для прочного зацепления с ответной частью
• Материал корпуса: цинк, литьё под давлением - устойчив к коррозии, легко формуется, сохраняет форму при нагрузках
• Общая длина и высота: 25 мм - компактный профиль для ограниченного пространства
• Минимальный внутренний диаметр трубы: 14 мм - требование к толщине стенки металлорукава
• Максимальный наружный диаметр трубы: 25 мм - максимальный размер рукава, который можно зажать
• Степень защиты IP54: защита от пыли (не полностью герметично, но препятствует оседанию пыли) и брызг воды со всех сторон
• Количество вводов: 2 - позволяет одновременно закрепить два рукава или один рукав с двумя жилами
• Рабочая температура: от –40 C до +60 C - подходит для холодных и теплых помещений, включая улицу
• Заглушка: не предусмотрена - требуется самостоятельная герметизация при необходимости
• Покрытие поверхности: необработанное - без антикоррозийного лака или хромирования; возможна окраска при необходимости

Совместимость и монтаж

Резьбовой крепёжный элемент РКв-12 (внутренняя резьба) имеет внутреннюю NPT-резьбу - значит, он вворачивается в наружную резьбу на корпусе щита, шкафа или переходнике. Для монтажа:

• Подготовьте отверстие в стенке щита диаметром 12–13 мм (для свободного прохождения корпуса)
• Убедитесь, что резьба на корпусе щита - тоже NPT 1/2" (не метрическая!)
• Вставьте металлорукав в элемент, затем заверните РКв-12 в отверстие до упора
• Затяните гайку (если есть) или используйте зажимной механизм, чтобы зафиксировать рукав внутри
• Проверьте герметичность: при необходимости примените герметик на резьбе перед сборкой

Внимание: не используйте этот элемент для прямой вкрутки в пластиковые или алюминиевые корпуса без предварительной резьбовой вставки - материал цинка недостаточно прочен для многократного демонтажа.

Безопасность и стандарты

Резьбовой крепёжный элемент РКв-12 (внутренняя резьба) соответствует требованиям IP54, что делает его допустимым для использования во временных и постоянных помещениях с повышенной влажностью или наличием пыли. Соответствие стандартам IEC 60529 соблюдено по степени защиты. Материал цинка не содержит свинца и соответствует RoHS.

Преимущества

• Коническая NPT-резьба обеспечивает самоуплотнение - не нужен дополнительный герметик при правильной затяжке
• Высокая механическая прочность благодаря литому цинку - выдерживает вибрацию и ударные нагрузки
• Два ввода позволяют экономить место и уменьшить количество точек крепления
• Компактные габариты (25×25 мм) подходят для тесных щитов и модульных систем
• Идеально сочетается с другими элементами серии РКн, РКв от TDM ELECTRIC

Ограничения применения

• Не предназначены для погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендован для использования в агрессивных средах (кислоты, щёлочи, растворители) - цинк подвержен химической коррозии
• Не совместим с трубами диаметром менее 14 мм или более 25 мм - риск повреждения или утечки
• Не подходит для частого перебора - резьба в цинке изнашивается быстрее, чем в стали
• Не имеет встроенного уплотнительного кольца - необходимо использовать дополнительные уплотнители при высоких требованиях к герметичности

Примеры использования

• Фиксация металлорукава с кабелями управления в промышленном щите станка
• Ввод сигнальных проводов в распределительную коробку на производстве
• Подключение датчиков и исполнительных механизмов в условиях пыльного цеха
• Соединение двух рукавов в одном месте - например, для питания и контроля одного устройства

Практические советы

• Перед монтажом проверьте соответствие резьбы: NPT 1/2" ≠ G 1/2". Они не взаимозаменяемы!
• Если в щите уже есть резьба M20x1.5 - используйте переходник, а не насильно вкручивайте РКв-12
• Для усиления герметичности нанесите немного анаэробного герметика на резьбу перед установкой
• При использовании в холодных условиях (ниже –20 C) избегайте резких ударов - цинк становится хрупче
• Артикул sq0409-0201 часто заказывают параллельно с аналогичными элементами РКн-12 - они отличаются только типом резьбы (внутренняя vs наружная)
