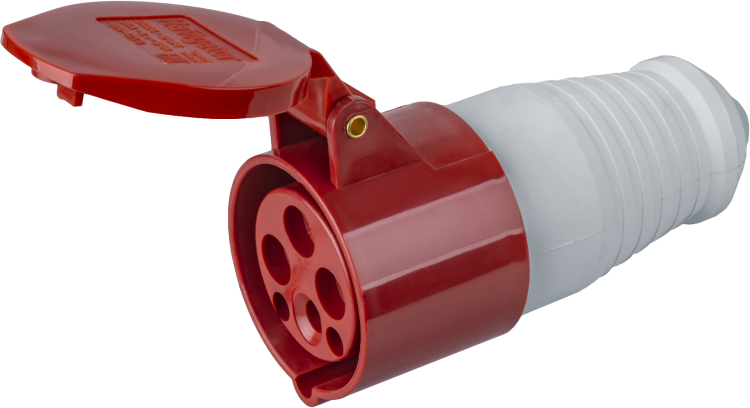

Розетка переносная 16А 3P+PE IP44 14 304 NCA-SR214-16-380 Navigator 14304

Розетка переносная NCA-SR214-16-380 от бренда Navigator предназначена для временного подключения трёхфазного оборудования с заземлением на объектах с повышенной влажностью или запылённостью. Её прочный пластиковый корпус и степень защиты IP44 делают её надёжным решением для стройплощадок, цехов и мобильных установок.

Назначение и область применения

Розетка переносная NCA-SR214-16-380 используется для подключения трёхфазных устройств мощностью до 16 А при напряжении 400 В. Подходит для временной или перемещаемой проводки: сварочных аппаратов, насосов, компрессоров, станков и другого промышленного оборудования. Благодаря защищённому исполнению IP44, её можно применять на открытых площадках, в помещениях с высокой влажностью или где есть риск попадания брызг воды и пыли.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 7 кВт при 400 В
• Количество полюсов: 4 (3 фазы + PE - защитное заземление)
• Напряжение: 400 В - соответствует стандартной трёхфазной сети 380–400 В
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение, требует периодической затяжки
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и химическим воздействиям
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля диаметром до 10 мм
• Оrientация подключения: прямолинейная - кабель входит прямо, минимизируя изгибы и напряжения
• Положение заземляющего контакта: 6 часов - совпадает с распространёнными стандартами plug-in систем
• Цвет: красный - визуально отличается от однофазных розеток, снижает риск ошибочного подключения

Совместимость и монтаж

Розетка NCA-SR214-16-380 совместима с штекерами стандарта IEC 60309 (синий цвет, 16 А, 4 полюса). Для монтажа требуется подготовить кабель с жилами подходящего сечения (минимум 2,5 мм2 для медного провода). Кабель вставляется через уплотнительную гайку, которая после затяжки предотвращает вытягивание и проникновение влаги. Винтовые клеммы затягиваются отвёрткой - не используйте силу, чтобы не повредить контактные пластины. Убедитесь, что заземляющий проводник (PE) подключён строго к контакту в положении “6 часов”.

Безопасность и стандарты

Розетка переносная NCA-SR214-16-380 соответствует требованиям ГОСТ Р МЭК 60309-2 и имеет сертификат соответствия. Конструкция исключает случайное касание токоведущих частей благодаря защищённой форме контактов и глубокому расположению. Применение в условиях, превышающих указанные параметры (например, температура выше +40 C или постоянное погружение в воду), недопустимо.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары и давление при транспортировке
• Чёткая цветовая исклю́чительная маркировка - красный цвет сразу сигнализирует о трёхфазном подключении
• Герметичный кабельный ввод - продлевает срок службы в сложных условиях
• Простота сборки и обслуживания - доступ к клеммам без инструментов не нужен

Ограничения применения

• Не предназначен для постоянной стационарной установки - только для временного/переносного использования
• Не следует использовать в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Запрещено погружать в воду - IP44 не гарантирует защиту от длительного контакта с жидкостью
• Не рекомендуется эксплуатировать при температуре ниже -25 C - материал становится хрупким
• Не подходит для подключения оборудования с током более 16 А - возможен перегрев и выход из строя

Примеры использования

• Подключение сварочного аппарата на стройке
• Переносной компрессор на автосервисе
• Временная подача питания на насос в колодце или канализационной камере
• Оборудование на производственных линиях с частой переустановкой
• Инструменты на объектах с ограниченным доступом к стационарным розеткам

Практические советы

• Перед каждым использованием проверяйте состояние клемм - ослабленные контакты вызывают нагрев
• Выбирайте кабель с достаточным сечением: для 16 А - минимум 2,5 мм2 меди, лучше 4 мм2 при длинных участках
• Не допускайте перегибов кабеля у входа - используйте направляющие или кабельные каналы
• Храните розетку NCA-SR214-16-380 в сухом месте - даже при IP44 внутренние элементы чувствительны к конденсату
• При замене кабеля обязательно сохраняйте порядок подключения L1-L2-L3-PE - неверная распиновка опасна!
