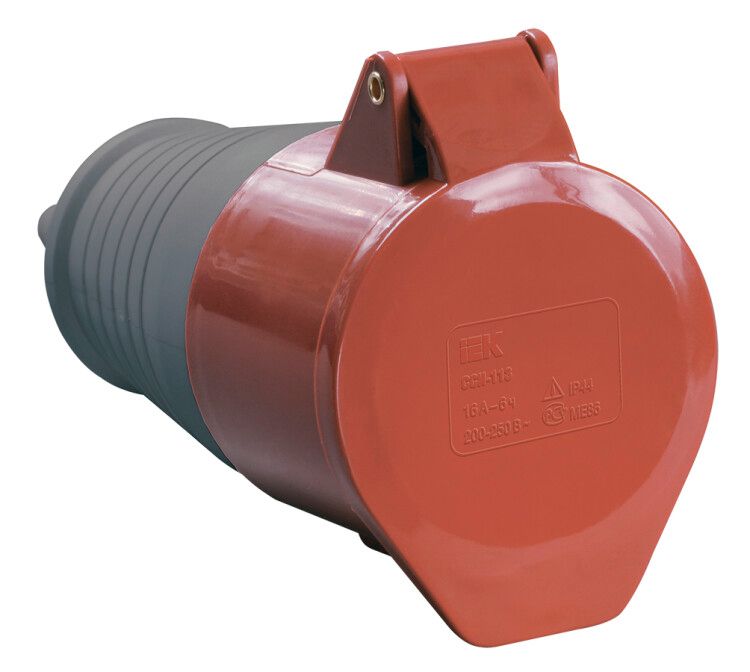

Розетка кабельная 16А 3Р+E IР44 переносная 380В 214 - PSR22-016-4 IEK

Розетка кабельная переносная 16А 380В 3P+PE IP44 ССИ-214 от IEK предназначена для безопасного подключения мобильного и промышленного оборудования к трёхфазной сети. Устройство сочетает прочный пластиковый корпус, надёжную защиту IP44 и винтовые клеммы - идеально для условий на стройплощадках, в мастерских и временных объектах.

Назначение и область применения

Розетка ССИ-214 используется для подключения трёхфазного электрооборудования с питанием до 400 В и током до 16 А. Применяется там, где требуется мобильное и надёжное соединение: на стройплощадках, в цехах, на транспорте, в бытовках, киосках, гостиницах и на турбазах. Подходит для электроинструментов, сварочных аппаратов, насосов, компрессоров и других устройств с кабельным питанием.

Технические характеристики

• Номинальное напряжение: 400 В (соответствует 380 В в сетях с нулевым проводником)
• Номинальный ток: 16 А
• Количество полюсов: 3 фазы + защитное заземление (3P+E)
• Степень защиты: IP44 - защищена от брызг воды и твёрдых частиц размером более 1 мм
• Тип подключения: винтовые клеммы - удобны для многократного монтажа и демонтажа
• Диапазон сечений кабеля: 1,5–4,0 мм2 - подходят медные жилы стандартных сечений
• Частота: 50/60 Гц - совместима с сетями России и Европы
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и перепадам температур
• Цвет: красный - соответствует стандарту цветовой маркировки трёхфазных разъёмов
• Положение заземляющего контакта: 6 часов - обеспечивает правильную ориентацию при подключении
• Оrientация подключения: прямолинейная - кабель выходит прямо из корпуса, снижает риск перегиба
• Кабельный ввод: уплотнительная гайка - герметизирует место входа кабеля, предотвращает вытягивание
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных изделий

Совместимость и монтаж

Розетка ССИ-214 совместима с плагинами стандарта CEE 16A 3P+E (синего цвета - для 400 В). Для монтажа:

• Подготовьте кабель с сечением 1,5–4,0 мм2 - не используйте жилы меньше или больше указанного диапазона
• Снимите внешнюю изоляцию, зачистите жилы на 8–10 мм
• Закрепите кабель через уплотнительную гайку - она должна плотно прилегать к оболочке
• Затяните винты клемм равномерно - переусиливать нельзя, чтобы не повредить контакт
• Проверьте надёжность заземления - контакт должен быть замкнут первым и отключен последним

Не допускается использование с кабелями из алюминия - только медные жилы.

Безопасность и стандарты

Розетка ССИ-214 соответствует требованиям ГОСТ IEC 60309-2 и имеет степень защиты IP44, что позволяет использовать её во влажных помещениях и на открытых площадках. Защитное заземление реализовано по принципу “первый в - последний вышел”, что исключает опасность поражения током при подключении/отключении. Красный цвет корпуса указывает на рабочее напряжение 400 В - это соответствует международной практике маркировки.

Преимущества

• Высокая надёжность винтовых клемм - не требуют периодической затяжки, как в некоторых моделях с пружинными контактами
• Защита IP44 - работает даже при попадании брызг воды, в отличие от обычных розеток IP20
• Уплотнительная гайка - предотвращает выдергивание кабеля и сохраняет герметичность
• Длинная гарантия - 5 лет - говорит о высоком качестве материалов и сборки
• Прямолинейная форма - минимизирует нагрузку на кабель, снижает вероятность обрыва

Ограничения применения

• Не предназначен для постоянной установки - только для переносного использования
• Не рекомендуется применять в условиях постоянного погружения в воду или сильного потока жидкости - IP44 не обеспечивает защиту от струй
• Не подходит для работы с токами выше 16 А - возможен перегрев и выход из строя
• Не совместим с однополюсными или двухполюсными plug’ами - только с 3P+E
• Не следует использовать в средах с агрессивными химическими веществами - пластик не устойчив к растворителям

Примеры использования

• Подключение трёхфазного сварочного аппарата на стройке
• Питание компрессора в автономном киоске
• Электроснабжение станка в ремонтной мастерской
• Передвижная электростанция на базе отдыха
• Временный доступ к сети для мощного электроинструмента (дрели, болгарки, пилы)

Практические советы

• Выбирайте кабель с запасом по сечению - лучше взять 2,5 мм2 вместо 1,5 мм2, особенно при длительной работе
• При использовании в холодную погоду проверяйте эластичность уплотнителей - они могут стать хрупкими ниже –20 C
• Перед каждым подключением осматривайте контакты - окисление или нагар требуют очистки или замены
• Не закручивайте винты слишком сильно - можно сломать пластиковую клемму
• Храните розетку ССИ-214 в сухом месте - даже при IP44 долгое пребывание во влаге снижает срок службы
• При необходимости удлинения - используйте только сертифицированные переходники того же типа - не адаптеры с изменённой схемой
