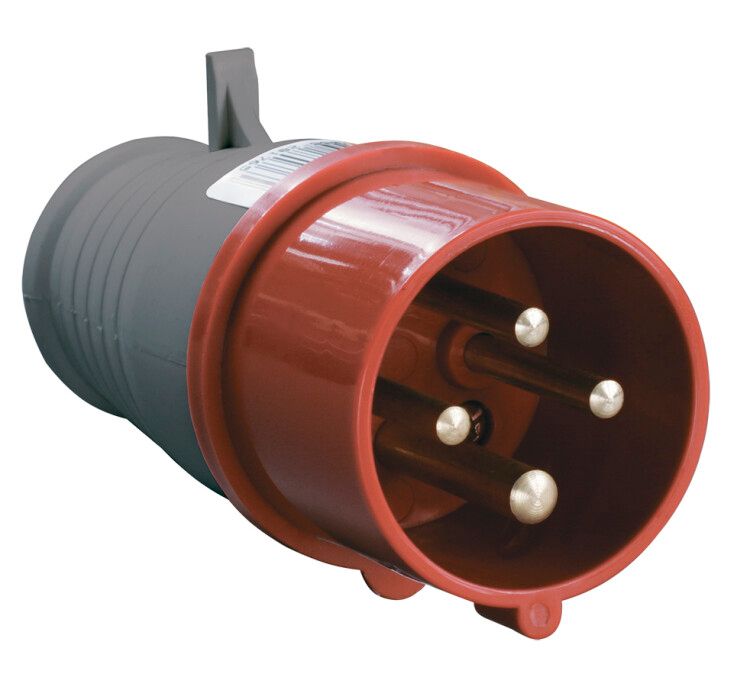

Вилка кабельная 16А 3Р+E IР44 переносная 380В 014 - PSR02-016-4 IEK

Вилка кабельная 16 ампер 3 полюса + заземление 380 вольт IP44 ССИ-014 от IEK предназначена для надёжного подключения мобильного и промышленного оборудования к трёхфазной сети 400 В. Модель ССИ-014 обеспечивает защиту от брызг и пыли, что делает её подходящей как для внутренних, так и для уличных условий.

Назначение и область применения

Вилка ССИ-014 используется для подключения оборудования, требующего трёхфазного питания с заземлением. Она применяется там, где важна безопасность и устойчивость к внешним воздействиям: на стройплощадках, в цехах, на объектах с передвижными станками, в бытовках, киосках, гостиницах и на турбазах. Подходит для электроинструментов, насосов, компрессоров, сварочных аппаратов и других устройств с кабельным питанием.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 4 - три фазы (L1, L2, L3) + заземление (PE)
• Степень защиты: IP44 - защищена от брызг воды со всех сторон и от твёрдых частиц больше 1 мм
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Диапазон сечений кабеля: 1,0–2,5 мм2 - оптимально для медных проводов указанного сечения
• Частота: 50/60 Гц - совместима с сетями России и большинства стран мира
• Цвет корпуса: красный - соответствует стандартному цветовому кодированию для трёхфазных разъёмов
• Ориентация заземления: 6 часов - контакт заземления расположен внизу при установке в горизонтальном положении
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба
• Материал корпуса: пластик - ударопрочный, термостойкий, не поддерживающий горение
• Гарантия: 60 месяцев - длительный срок службы благодаря качественной сборке

Совместимость и монтаж

Вилка ССИ-014 совместима с розетками стандарта CEE 400 В / 16 А того же типа. Для монтажа:

• Подготовьте кабель сечением 1,0–2,5 мм2 - более толстый кабель не войдёт в ввод;
• Снимите изоляцию с жил на 10–12 мм, зачистите концы;
• Закрепите кабель уплотнительной гайкой - она предотвращает выдергивание и попадание влаги;
• Затяните винты клемм равномерно - не допускайте перетяга, чтобы не повредить металл;
• Проверьте плотность соединения - слабый контакт вызывает нагрев и выход из строя.

Не используйте с кабелями меньше 1,0 мм2 - они плохо фиксируются и могут выпасть.

Безопасность и стандарты

Вилка ССИ-014 соответствует требованиям международного стандарта IEC 60309 для промышленных штепсельных разъёмов. Наличие заземления и степени защиты IP44 снижает риск поражения током и повреждения от влаги. Корпус выполнен из самозатухающего пластика, что исключает распространение пламени при перегрузке.

Преимущества

• Надёжная фиксация кабеля через уплотнительную гайку - минимизирует механические повреждения
• Ярко-красный корпус - легко отличается от однофазных разъёмов, снижает риск ошибочного подключения
• Прямолинейная ориентация - позволяет использовать в ограниченных пространствах без изгибов кабеля
• Высокая степень защиты IP44 - работает даже во влажных помещениях и под открытым небом
• Длительная гарантия - 5 лет подтверждают долговечность конструкции

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при затоплении
• Не рекомендуется для токов выше 16 А - возможен перегрев и деформация контактов
• Не совместим с кабелями сечением менее 1,0 мм2 или более 2,5 мм2 - не будет плотного крепления
• Не следует применять в средах с высокой концентрацией химических паров - пластик может разрушаться
• Не заменяет автоматический выключатель - требуется отдельная защита от перегрузок и КЗ

Примеры использования

• Подключение трёхфазного станка с ЧПУ на заводе
• Питание сварочного аппарата на стройке
• Электроснабжение бытовки с кондиционером и освещением
• Передвижной компрессор на автосервисе
• Электроинструмент (дрели, шлифмашины) на открытой площадке

Практические советы

• Перед каждым подключением проверяйте целостность заземляющего контакта - он критически важен для безопасности
• При использовании на улице закрывайте вилку крышкой после отключения - продлевает срок службы
• Не используйте адаптеры - это нарушает защиту IP44 и увеличивает риск возгорания
• При замене кабеля сохраняйте правильную расцветку жил: L1 - коричневый, L2 - чёрный, L3 - серый, PE - жёлто-зелёный
• При частом перемещении оборудования выбирайте кабель с повышенной гибкостью - класс 5 по GOST
