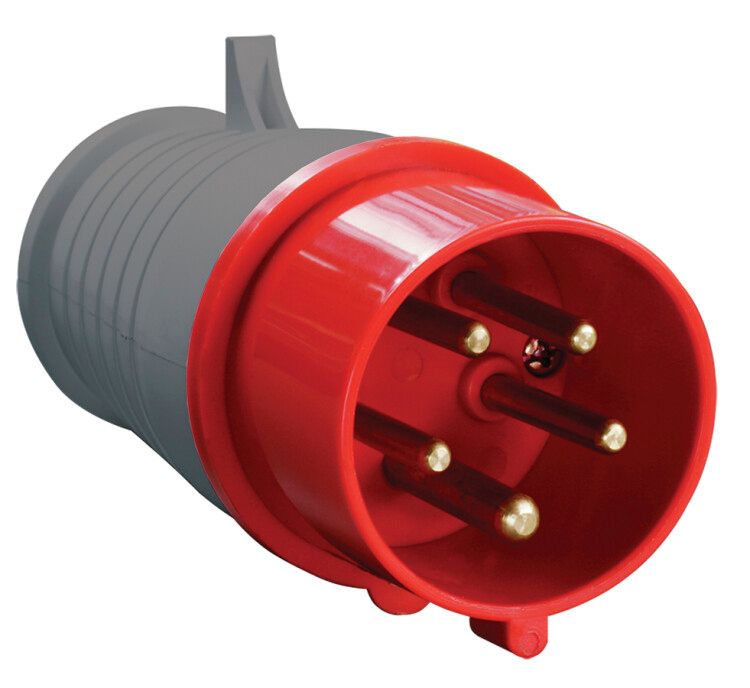

Вилка кабельная 16А 3Р+N+E IР44 переносная 380В 015 - PSR02-016-5 IEK

Вилка кабельная IEK (ИЭК) ССИ-015 - надёжное соединение для трёхфазного оборудования с заземлением, рассчитанная на работу в условиях повышенной влажности и запылённости. Применяется там, где требуется безопасное подключение переносного или мобильного промышленного устройства к сети 380 В.

Назначение и область применения

Вилка ССИ-015 предназначена для подключения трёхфазного электрооборудования с заземлением и нулевым проводником. Она используется в местах, где есть риск попадания воды, пыли или механических повреждений - на стройплощадках, в цехах, на открытых площадках, в бытовках, гостиницах и на турбазах. Подходит для питания станков, компрессоров, насосов, сварочных аппаратов и других устройств с кабельным питанием.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева
• Номинальное напряжение: 400 В - работает в сетях 380–400 В переменного тока
• Количество полюсов: 5 - три фазы (L1, L2, L3), один рабочий ноль (N), один защитный заземляющий контакт (PE)
• Степень защиты: IP44 - защищает от брызг воды из любого направления и от предметов больше 1 мм (например, отверток или провода)
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Диапазон сечений кабеля: 1,0–2,5 мм2 - оптимально для медных проводов указанного сечения
• Частота: 50/60 Гц - совместима с сетями России и большинства стран мира
• Материал корпуса: пластик - устойчив к ударным нагрузкам и химическим воздействиям
• Цвет: красный - стандартный цвет для трёхфазных разъёмов, легко отличить от однофазных
• Оrientация заземляющего контакта: 6 часов - контакт расположен внизу при нормальной установке
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба, снижает риск перегиба
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля
• Гарантийный срок: 60 месяцев - длительная гарантия от производителя

Совместимость и монтаж

Вилка ССИ-015 совместима с розетками стандарта CEE 16A 3P+E+N (синего цвета - для 400 В). Для монтажа:

• Подготовьте кабель сечением 1,0–2,5 мм2 - более толстый кабель не войдёт в ввод, более тонкий - не обеспечит нужную нагрузочную способность
• Ослабьте уплотнительную гайку, введите кабель через неё
• Зафиксируйте жилы в винтовых клеммах: L1, L2, L3 - фазы; N - ноль; PE - заземление (по цветовой маркировке: коричневый/чёрный/серый - фазы, синий - ноль, жёлто-зелёный - земля)
• Затяните клеммы равномерно, проверьте надёжность соединения
• Закрутите уплотнительную гайку - она должна плотно прилегать к оболочке кабеля, не деформируя её

Не используйте кабели с внешним диаметром менее 6 мм или более 12 мм - уплотнительная гайка не обеспечит герметичность.

Безопасность и стандарты

Вилка соответствует требованиям международного стандарта IEC 60309-2 для силовых штепсельных разъёмов. Конструкция исключает случайное подключение к однофазным розеткам благодаря уникальной форме и расположению контактов. Наличие заземления (РЕ) снижает риск поражения током при пробое изоляции.

Преимущества

• Высокая степень защиты IP44 позволяет использовать в сырых и пыльных средах
• Фиксация кабеля уплотнительной гайкой предотвращает выдергивание и повреждение жил
• Красный цвет сразу указывает на трёхфазное подключение - минимизирует ошибки при подборе
• Винтовые клеммы обеспечивают долговечное и надёжное соединение даже при частых подключениях
• Длительная гарантия (5 лет) подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для постоянного подключения к стационарному оборудованию - применяется только как временный или переносной элемент
• Не следует использовать в условиях постоянного погружения в воду - IP44 не обеспечивает защиту от погружения
• Не допускается применение с кабелями сечением меньше 1,0 мм2 или больше 2,5 мм2 - возможен перегрев или потеря герметичности
• Не совместим с розетками других типов (например, Schuko, евровилка) - форма контактов уникальна

Примеры использования

• Подключение переносного сварочного аппарата на стройке
• Питание воздушного компрессора в цеху
• Электроснабжение бытовки на объекте
• Привод насоса для откачки воды на открытой территории
• Подключение станка с ЧПУ в мастерской

Практические советы

• Перед каждым подключением проверяйте целостность изоляции кабеля и состояние контактов - грязь и окислы снижают надёжность
• При использовании в холодном климате убедитесь, что пластиковый корпус не треснул - температурный режим не указан, но при экстремальных минусах материал становится хрупким
• Не затягивайте винты слишком сильно - можно повредить резьбу клеммы
• Для частого перемещения оборудования рекомендуется использовать кабель с усиленной оболочкой (например, КГ)
• При замене вилки всегда выбирайте аналог с таким же количеством полюсов и ориентацией контактов - ССИ-015 имеет специфическую расстановку, которая важна для правильной работы оборудования
