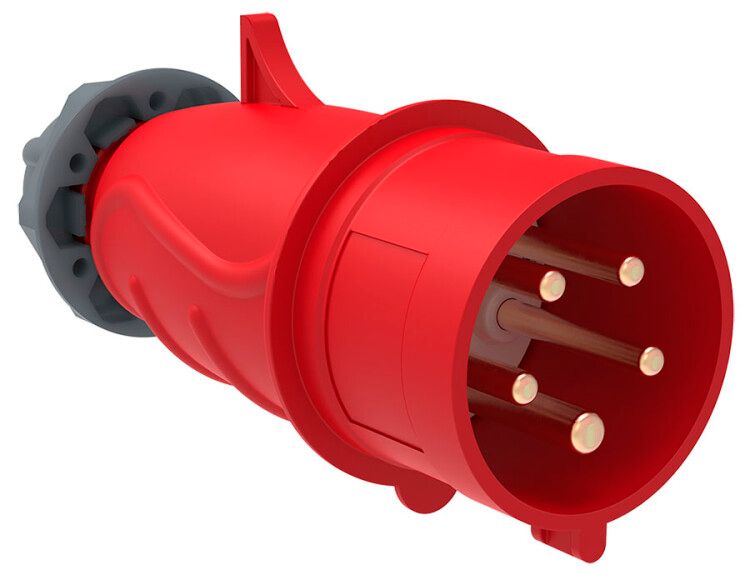

Вилка переносная ССИ-015 16А-6ч/200/346-240/415В 3Р+РЕ+N IP44 MAGNUM | PSN02-016-5 IEK

Вилка переносная ССИ-015 от IEK - прочный силовой разъём стандарта CEE с пятью контактами, рассчитанный на работу в условиях повышенной влажности и запылённости. Подходит для подключения мощного электроинструмента, строительной техники и временных сетей. Артикул psn02-016-5, серия MAGNUM.

Назначение и область применения

Вилка ССИ-015 предназначена для подключения трёхфазного оборудования с заземлением и нулевым проводником. Используется там, где требуется надёжное и защищённое соединение: на стройплощадках, в цехах, на турбазах, в мобильных пунктах питания, у временных бытовок и на мероприятиях с использованием электрооборудования. Применяется совместно с соответствующими розетками серии MAGNUM.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220 В и до 10,5 кВт при 380 В
• Номинальное напряжение: 400 В - работает в сети 240–415 В переменного тока
• Количество полюсов: 5 - три фазы (L1, L2, L3), заземление (PE), ноль (N)
• Степень защиты: IP44 - защищена от брызг воды и частиц пыли размером более 1 мм
• Тип контактов: винтовые - обеспечивают плотное и долговечное соединение с жилами кабеля
• Диапазон сечений кабеля: 1,0–2,5 мм2 - подходит для медных проводов указанного сечения
• Ориентация заземляющего контакта: 6 часов - контакт расположен внизу при правильном положении вилки
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и УФ-излучению
• Цвет: красный - визуально отличается от однофазных разъёмов, снижает риск ошибочного подключения
• Частота: 50/60 Гц - совместима с сетями РФ и большинства стран мира
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля

Совместимость и монтаж

Вилка ССИ-015 совместима с розетками стандарта CEE 16A 5P, включая модели серии MAGNUM. Для монтажа необходимо:

• Подготовить кабель с сечением 1,0–2,5 мм2 - не использовать провода больше или меньше указанных значений
• Зачистить жилы на 8–10 мм - чтобы они полностью вошли в винтовые зажимы
• Закрутить винты равномерно - избегать перегрузки, которая может повредить контактную группу
• Затянуть уплотнительную гайку - предотвращает вытягивание кабеля и попадание влаги внутрь
• Не допускать перекручивания шнура - это снижает срок службы и создаёт риск обрыва

При установке проверьте соответствие цветовой маркировки жил: L1 - коричневый, L2 - чёрный, L3 - серый, N - синий, PE - жёлто-зелёный.

Безопасность и стандарты

Вилка ССИ-015 соответствует требованиям ГОСТ IEC 60309-2 и международному стандарту CEE 16A 5P. Конструкция выполнена с учётом требований безопасности к электромонтажным устройствам для промышленного и временного использования. Наличие заземления и степени защиты IP44 снижает риск поражения током при работе в сырых или пыльных средах.

Преимущества

• Высокая надёжность благодаря качественным материалам и технологии сборки от IEK
• Удобная ориентация заземляющего контакта (6 часов) - исключает случайное подключение в неверной плоскости
• Красный цвет корпуса - визуальная сигнализация трёхфазного подключения, минимизирует ошибки при обслуживании
• Герметичный кабельный ввод - продлевает жизнь разъёму в сложных условиях
• Произведено в России - контроль качества на всех этапах производства

Ограничения применения

• Не предназначен для постоянной эксплуатации в условиях погружения в воду - IP44 не обеспечивает защиту от струй или затопления
• Не рекомендуется использовать с кабелями сечением менее 1,0 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не следует применять в средах с агрессивными химическими веществами - пластик корпуса не устойчив к растворителям и маслам
• Не подходит для автоматических систем управления - только ручное подключение и отключение

Примеры использования

• Переносной сварочный аппарат на стройке
• Бетономешалка на объекте с временным питанием
• Электроинструмент (дрели, болгарки) на турбазе
• Освещение и оборудование на сцене при проведении фестиваля
• Кондиционеры и вентиляторы в бытовках

Практические советы

• Перед каждым подключением осматривайте контакты - при наличии окисления или деформаций замените вилку
• При длительной эксплуатации в холоде - перед включением дайте устройству адаптироваться к температуре
• Не используйте переходники - это нарушает целостность системы заземления и снижает уровень безопасности
• При необходимости замены кабеля - используйте только кабель с аналогичными характеристиками (например, КГ, КГ-ХЛ)
• Храните вилку в сухом месте - даже при IP44 длительное воздействие влаги может сократить срок службы
