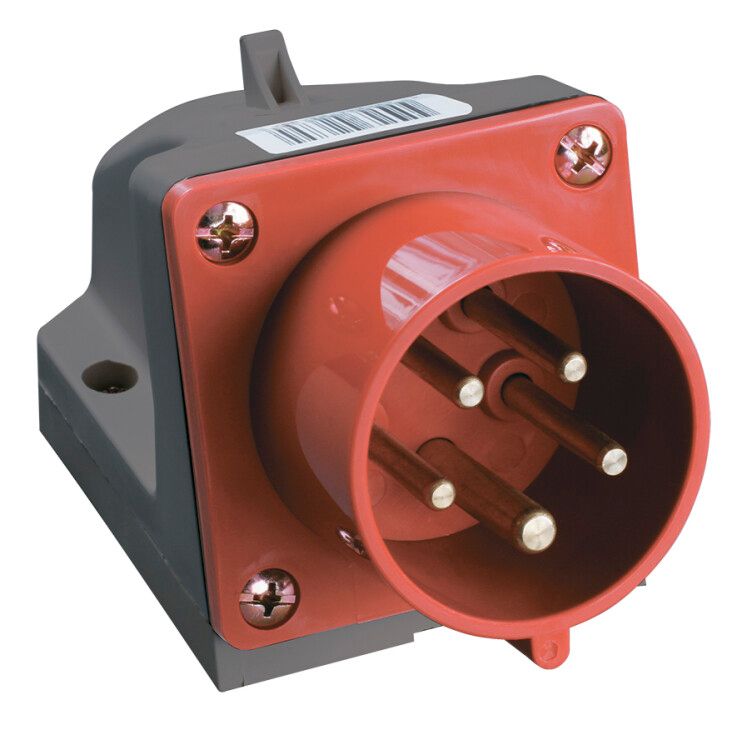

Вилка электрическая наружн. уст. 16А 3P+PE+N 380В IP44 ССИ-515 IEK PSR52-016-5

Вилка электрическая стационарная 3P+PE+N 16А 380В IP44 ССИ-515 от IEK предназначена для надёжного подключения трёхфазного оборудования с заземлением. Артикул PSR52-016-5 соответствует стандарту CEE и используется там, где важна устойчивость к внешним воздействиям - на стройплощадках, в цехах, на объектах с временным энергоснабжением.

Назначение и область применения

Вилка ССИ-515 применяется для подключения стационарных точек питания к мобильному оборудованию с трёхфазным питанием. Она обеспечивает безопасное соединение между сетью и устройствами, требующими 3 фазы + землю + ноль. Удобна для подключения сварочных аппаратов, насосов, компрессоров, станков, а также для питания бытовок, киосков, строительных осветительных установок и оборудования на открытых площадках.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N), заземление (PE)
• Степень защиты: IP44 - защищает от брызг воды и частиц крупнее 1 мм, подходит для влажных помещений и улицы
• Тип контактов: винтовые - обеспечивают прочное и долговечное соединение с проводами
• Диапазон сечений кабеля: 1,0–2,5 мм2 - подходят медные жилы указанного сечения
• Материал корпуса: пластик - устойчив к ударным нагрузкам и химическим воздействиям
• Кабельный ввод: уплотнительная гайка - герметизирует место входа кабеля, предотвращает вытягивание
• Оrientация подключения: наклонная - удобна для монтажа в ограниченном пространстве
• Частота: 50/60 Гц - совместима с сетями России и Европы
• Цвет: красный - стандартный цвет для трёхфазных разъёмов, легко отличить от однофазных
• Гарантия: 60 месяцев - длительный срок службы при соблюдении условий эксплуатации

Совместимость и монтаж

Вилка ССИ-515 совместима с розетками стандарта CEE 16A 3P+PE+N. Для монтажа требуется закрепить её на стене или щите с помощью крепёжных отверстий в корпусе. Кабель вставляется через уплотнительную гайку, после чего жилы затягиваются винтовыми контактами. Обязательно проверьте соответствие сечения кабеля (не более 2,5 мм2 и не менее 1,0 мм2). Наклонная ориентация позволяет избежать перегиба кабеля при подключении под углом. Заземляющий контакт расположен в положении “6 часов” - соответствует стандарту IEC 60309.

Безопасность и стандарты

Вилка выполнена в соответствии с требованиями IEC 60309 и ГОСТ Р МЭК 60309-2. Конструкция исключает случайное отключение при работе. Защита IP44 снижает риск поражения током при попадании брызг воды. Цветовое оформление (красный) соответствует нормам маркировки трёхфазных цепей. Применение винтовых контактов минимизирует риск нагрева и окисления.

Преимущества

• Высокая механическая прочность корпуса - выдерживает условия строительных площадок
• Надёжное уплотнение кабеля - предотвращает повреждение изоляции и выход из строя
• Удобная наклонная форма - экономит пространство при монтаже в плотных местах
• Долгий срок гарантии - 5 лет указывает на качество сборки и материалов
• Яркий красный цвет - ускоряет идентификацию трёхфазного подключения

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает защиту от струй под давлением или полного погружения
• Подходит только для кабелей сечением 1,0–2,5 мм2 - использование большего сечения невозможно
• Не рекомендуется для подключения оборудования мощностью выше 10 кВт (при 400 В) - максимальная мощность ≈ 11 кВт, но лучше оставлять запас
• Не совместима с розетками других стандартов (например, Schuko, евровилка)

Примеры использования

• Подключение трёхфазного сварочного аппарата на стройке
• Питание воздушного компрессора в мастерской
• Электроснабжение бытовки на объекте с использованием временной сети
• Присоединение насосной станции на даче или турбазе
• Передвижной станок с трёхфазным двигателем в цеху

Практические советы

• Перед подключением всегда отключайте питание - даже при наличии винтовых контактов есть риск замыкания
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает жилу
• Используйте кабели с медными жилами - алюминий не рекомендуется из-за различий в коэффициенте расширения
• При монтаже в условиях повышенной влажности дополнительно используйте термоусадочные трубки на концах жил
• Обязательно проверяйте соответствие номера артикула PSR52-016-5 и модели ССИ-515 - они идентичны, но разные обозначения используются в каталогах IEK
