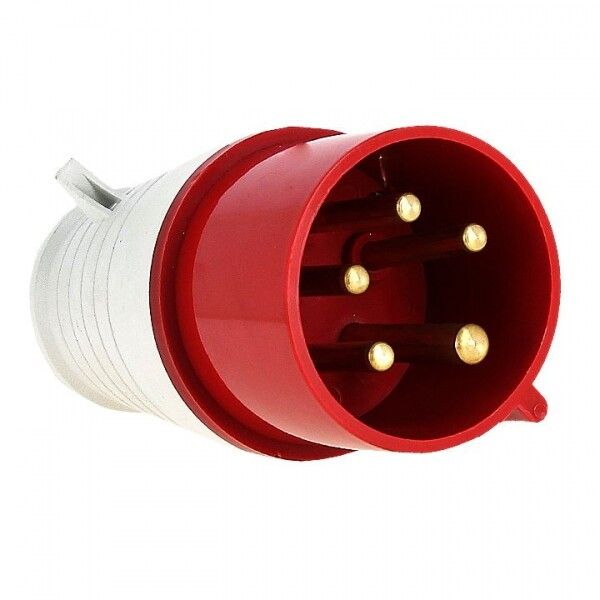

Вилка переносная 015 3Р+РЕ+N 16А 380В IP44 EKF PROxima | ps-015-16-380

Вилка переносная EKF PS-015-16-380 предназначена для безопасного подключения мощного мобильного оборудования к трехфазной сети 400 В с заземлением и нейтралью. Устройство соответствует требованиям ГОСТ Р 51323.1-99 и обеспечивает надежное соединение даже в сложных условиях - на стройплощадках, в цехах и на открытых объектах.

Назначение и область применения

Вилка переносная EKF PS-015-16-380 используется для временного или постоянного подключения трехфазного электрооборудования, требующего питания 400 В и заземления. Подходит для устройств с током до 16 А, где важна устойчивость к внешним факторам: вибрации, пыли, влаге и перепадам температур.

• Передвижные магазины, торговые прицепы и трейлеры
• Промышленные станки, насосы, компрессоры на стройплощадках
• Аварийные системы электроснабжения
• Оборудование в помещениях с повышенной влажностью (цеха, склады, парковые зоны)

Технические характеристики

• Номинальный ток: 16 А - выдерживает длительную нагрузку без перегрева
• Напряжение: 400 В - совместима с сетями 380–400 В переменного тока
• Количество полюсов: 5 - три фазы (L1, L2, L3), один нейтральный (N), один заземляющий (PE)
• Степень защиты: IP44 - защищена от брызг воды и твердых частиц размером более 1 мм
• Материал корпуса: самозатухающий пластик - не горит, устойчив к механическим повреждениям
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +85 C
• Тип подключения: винтовые клеммы - удобны для монтажа одножильных и многожильных проводов
• Кабельный ввод: уплотнительная гайка - герметизирует кабель, предотвращает вытягивание
• Ориентация контактов: заземление - в положении “6 часов”, подключение - прямолинейное
• Цвет: красный - стандартная цветовая маркировка для 400 В
• Гарантия: 84 месяца - подтверждает долговечность конструкции
• Соответствие: ГОСТ Р 51323.1-99 (МЭК 60309-1-99) - европейский стандарт для промышленных штепселей

Совместимость и монтаж

Вилка EKF PS-015-16-380 совместима с розетками стандарта CEE 400 В/16 А, имеющими аналогичную конфигурацию контактов (5-pin, 3P+N+PE). Для правильного подключения важно соблюдать полярность: фазы L1/L2/L3, нейтраль N и заземление PE должны точно соответствовать выводам на оборудовании.

При монтаже используйте кабель с сечением жил 1,5–2,5 мм2. Уплотнительная гайка должна плотно прилегать к оболочке кабеля - это исключает попадание влаги внутрь. Натяжение проводов в клеммах проверяйте после установки: недостаточно затянутый контакт вызывает нагрев, слишком сильное - повреждает жилу.

Безопасность и стандарты

Изделие соответствует международному стандарту МЭК 60309-1 и российскому ГОСТ Р 51323.1-99, что гарантирует соответствие требованиям безопасности при использовании в промышленной среде. Самозатухающий материал корпуса снижает риск возгорания при перегрузке. Защита IP44 позволяет применять вилку в условиях возможного попадания брызг воды, однако не допускается погружение в жидкость или прямой поток воды - для этого требуется IP67.

Преимущества

• Высокая прочность корпуса - устойчив к ударным нагрузкам и химическому воздействию
• Надежные винтовые клеммы - обеспечивают стабильный контакт с любым типом провода
• Широкий диапазон температур - работает в холодных регионах и вблизи печей/нагревательных элементов
• Яркая красная окраска - легко отличить от других напряжений (например, 220 В)
• Длинная гарантия - 84 месяца свидетельствуют о качестве сборки и материалов

Ограничения применения

• Не предназначен для погружения в воду - IP44 не обеспечивает защиту от струй или погружения
• Не рекомендуется для частого подключения/отключения под нагрузкой - это снижает срок службы контактов
• Не совместим с розетками других стандартов (Schuko, UK, US) - только с CEE 3P+N+PE
• Не следует использовать в местах с постоянными химическими выбросами (кислоты, щелочи) - пластик может деформироваться

Примеры использования

• На стройке: подключение бетономешалки через удлинитель с этой вилкой
• На ярмарке: питание светового модуля в прицепе от генератора 400 В
• В цеху: временное подключение сварочного аппарата к распределительному щиту
• На складе: запитка вентилятора с термореле в сыром помещении

Практические советы

• Выбирайте кабель с достаточным сечением - для 16 А минимум 1,5 мм2, лучше 2,5 мм2
• Проверяйте целостность заземляющего контакта перед каждым подключением - он критически важен для безопасности
• Не закручивайте винты клемм с усилием больше 0,5 Нм - можно повредить медные контакты
• При работе в условиях пыли регулярно осматривайте входное отверстие - забитый уплотнитель снижает защиту IP44
• Храните вилку EKF PS-015-16-380 в сухом месте, избегая прямого солнечного света - продлевает жизнь пластиковому корпусу
