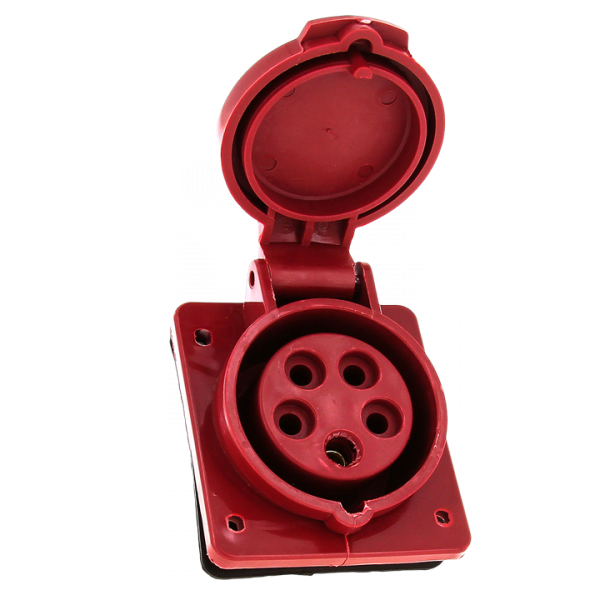

Розетка стационарная внутренняя 415 3Р+РЕ+N 16А 380В IP44 EKF PROxima | ps-415-16-380

Розетка скрытая установочная 16А 380В 3P+РЕ+N IP44 415 от EKF - это силовой разъём стандарта CEE для постоянного подключения промышленного оборудования в условиях повышенной запылённости и влажности. Артикул ps-415-16-380 входит в серию PROxima и соответствует требованиям ГОСТ Р 51323.1-99.

Назначение и область применения

Розетка предназначена для подключения стационарного или перемещаемого трёхфазного оборудования с заземлением. Подходит для использования в помещениях и на открытых площадках, где есть риск попадания воды, пыли или механических повреждений. Применяется в промышленности, на стройплощадках, в мобильных объектах - например, у станков, конвейеров, генераторов, прицепов и аварийных систем электроснабжения.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: 400 В (соответствует 380 В в сети 3P)
• Количество полюсов: 5 (3 фазы L1–L3 + PE + N)
• Степень защиты: IP44 - защищает от брызг воды со всех сторон и от предметов более 1 мм
• Тип подключения: винтовые клеммы - удобны для одножильных и многожильных проводов
• Максимальное сечение кабеля: 2,5 мм2
• Материал корпуса: самозатухающий пластик - не горит, устойчив к ударным нагрузкам
• Габариты: 75×75 мм
• Цвет: красный - стандартный цвет для трёхфазных силовых розеток
• Климатическое исполнение: УХЛ3 - работает при температурах от -60C до +85C
• Гарантия: 84 месяца
• Соответствие нормам: ГОСТ Р 51323.1-99 (МЭК 60309-1-99)

Совместимость и монтаж

Розетка совместима с штепсельными вилками стандарта CEE 16A/3P+N+PE. Монтаж выполняется в подготовленную нишу в стене - устройство имеет скрытую установку. Кабель подводится снизу через входное отверстие. Для надёжного соединения используйте провода с жилами до 2,5 мм2. Недопустимо применение кабелей большего сечения - это может привести к плохому контакту и перегреву. Положение заземляющего контакта - в положении “6 часов” - обеспечивает правильную ориентацию при подключении.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-1 и российскому ГОСТ Р 51323.1-99. Корпус выполнен из самозатухающего материала, что снижает риск возгорания при перегрузке. Защита IP44 предотвращает попадание брызг и пыли, но не гарантирует герметичность при длительном погружении - для условий с прямым контактом с водой рекомендуется использовать устройства с IP67.

Преимущества

• Высокая надёжность контактов благодаря прочной конструкции медных элементов
• Устойчивость к экстремальным температурам - подходит для холодных регионов и нагретых помещений
• Пластиковый корпус не требует обслуживания, не коррозирует
• Чёткая цветовая маркировка (красный) исключает путаницу с однофазными розетками
• Длительная гарантия - 7 лет - свидетельствует о качестве сборки

Ограничения применения

• Не предназначен для подключения кабелей сечением более 2,5 мм2 - возможен перегрев и выход из строя
• IP44 не обеспечивает защиту от прямого потока воды или погружения - не используется в местах с постоянным орошением
• Не подходит для частого подключения/отключения - предназначена для стационарного подключения; для часто меняемых нагрузок лучше выбрать розетки с быстроразъёмными механизмами
• Не следует устанавливать в местах с постоянным воздействием химически активных веществ - пластик может деформироваться

Примеры использования

• Подключение трёхфазного сварочного аппарата на стройке
• Электропитание насосной станции в открытом цеху
• Работа временного освещения на выставочных павильонах
• Питание генератора в составе аварийной системы энергообеспечения
• Подключение прицепа с компрессором к распределительному щиту

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 2,5 мм2 максимум. Большие жилы нельзя просто вставить - они не будут плотно зажаты.
• При подключении заземления (PE) обязательно используйте отдельную жилу, не заменяйте её нулевой.
• Установите розетку в месте, защищённом от прямого попадания дождя - даже при IP44 долгое воздействие влаги снижает срок службы.
• Проверяйте затяжку винтов после первых нескольких включений - контакт может немного ослабнуть при прогреве.
• Для комплексных решений сочетайте эту розетку с автоматическими выключателями EKF серии PROxima - система будет работать согласованно.
