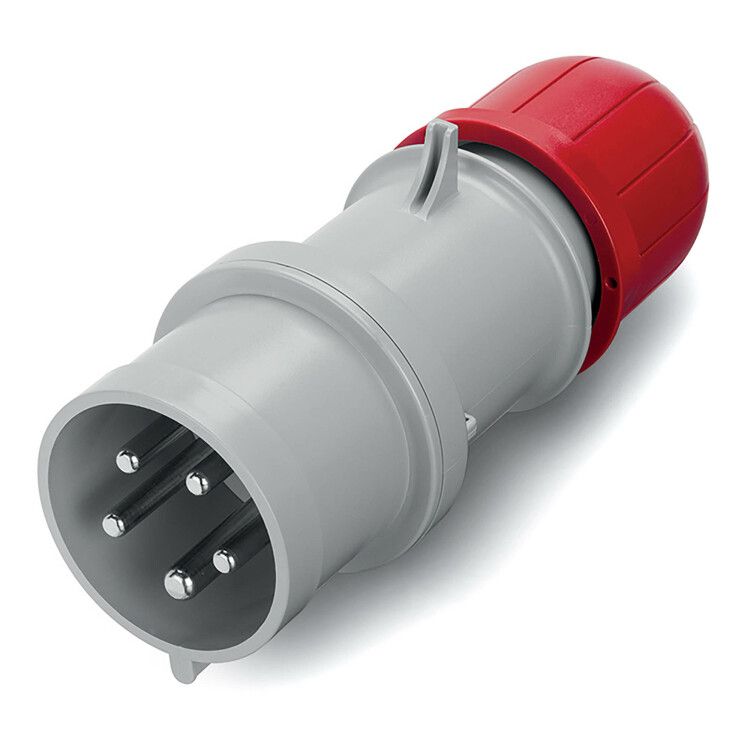

Вилка кабельная Quadro 16А 400В 3P+E+N IP44 DKC DIS2131637

Вилка кабельная DKC (ДКС) артикула dis2131637 - это промышленный разъём для надёжного подключения оборудования с трёхфазным питанием 400 В и током до 16 А. Красный пластиковый корпус, защита IP44 и винтовые клеммы делают её подходящей для условий производства, где важна безопасность и долговечность.

Назначение и область применения

Вилка кабельная DKC dis2131637 предназначена для подключения переносного или стационарного электрооборудования через кабель. Она используется там, где требуется частое подключение/отключение - например, на станках, конвейерах, сварочных аппаратах, насосах и других устройствах с трёхфазной сетью 400 В. Разъём обеспечивает безопасное и надёжное соединение в условиях повышенной запылённости, влаги и механических воздействий.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Частота: 50 Гц
• Количество полюсов: 5 (3 фазы L1–L3 + N + PE)
• Заземление: да, контакт расположен в положении «6 часов»
• Степень защиты: IP44 - защищает от брызг воды и частиц размером более 1 мм
• Сечение кабеля: 1–2.5 мм2
• Тип подключения: винтовая клемма - позволяет плотно закрепить провода без пайки
• Материал корпуса: ударопрочный термостойкий пластик
• Устойчивость к УФ: да - не выгорает на солнце
• Кабельный ввод: уплотнительная гайка - герметизирует кабель при затяжке
• Габариты: 65×65×156 мм
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба
• Цвет: красный - стандартный цвет для трёхфазных разъёмов 400 В

Совместимость и монтаж

Вилка совместима с розетками стандарта CEE 16 A, 3P+E+N, 400 В. Для установки необходимо:

• Подготовить кабель с сечением 1–2.5 мм2 - большие сечения не войдут в кабельный ввод;
• Зафиксировать жилы в винтовых клеммах: фазы L1, L2, L3, ноль N и земля PE - соблюдайте полярность;
• Затянуть уплотнительную гайку так, чтобы она плотно прилегала к оболочке кабеля - это предотвратит попадание влаги и пыли;
• Не допускать перегрузки - максимальный ток 16 А, превышение вызывает нагрев и выход из строя.

Изделие рассчитано на однократное подключение к одному устройству - не используйте как распределительную точку.

Безопасность и стандарты

Вилка соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Материал корпуса выдерживает температуру до +960 °С при коротком замыкании (GWFI), снижая риск распространения пламени. Защита IP44 гарантирует работу в помещениях с влажностью и пылью, но не предназначена для постоянного контакта с водой или погружения.

Преимущества

• Надёжное винтовое соединение - исключает самопроизвольное ослабление контактов даже при вибрациях
• Устойчивый к УФ пластик - сохраняет прочность и цвет при работе на улице или в светлых цехах
• Конструкция с уплотнителем - минимизирует риск пробоя из-за влаги
• Ярко-красный цвет - легко отличается от однофазных разъёмов, снижает вероятность ошибки при подключении
• Соответствие рекомендованному ассортименту - сертифицировано для промышленного использования

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP44 не обеспечивает герметичность при непрерывном контакте с жидкостью
• Не использовать с кабелями сечением менее 1 мм2 или более 2.5 мм2 - возможен перегрев или плохой контакт
• Не применять в средах с агрессивными химическими веществами - пластик не устойчив ко всем типам растворителей
• Не подключать к сети выше 400 В - риск пробоя изоляции
• Не использовать как ответвительную точку - только прямое подключение одного потребителя

Примеры использования

• Переносной сварочный аппарат на заводе
• Электромагнитный подъёмник в логистическом центре
• Воздушный компрессор на участке механической обработки
• Насосная станция в пищевом производстве
• Осветительные щиты с внешними прожекторами на открытой площадке

Практические советы

• Перед первым подключением проверьте соответствие фаз - неверное подключение может повредить оборудование
• Проверяйте затяжку винтов каждые 3–6 месяцев - особенно при вибрационных нагрузках
• При использовании на улице - направляйте кабельный вход вниз, чтобы влага не стекала внутрь
• Не применяйте в качестве временного решения вместо штепсельной вилки - это не бытовой элемент
• При замене - выбирайте аналогичную модель с тем же количеством полюсов и ориентацией заземления - изменение может нарушить систему заземления объекта
