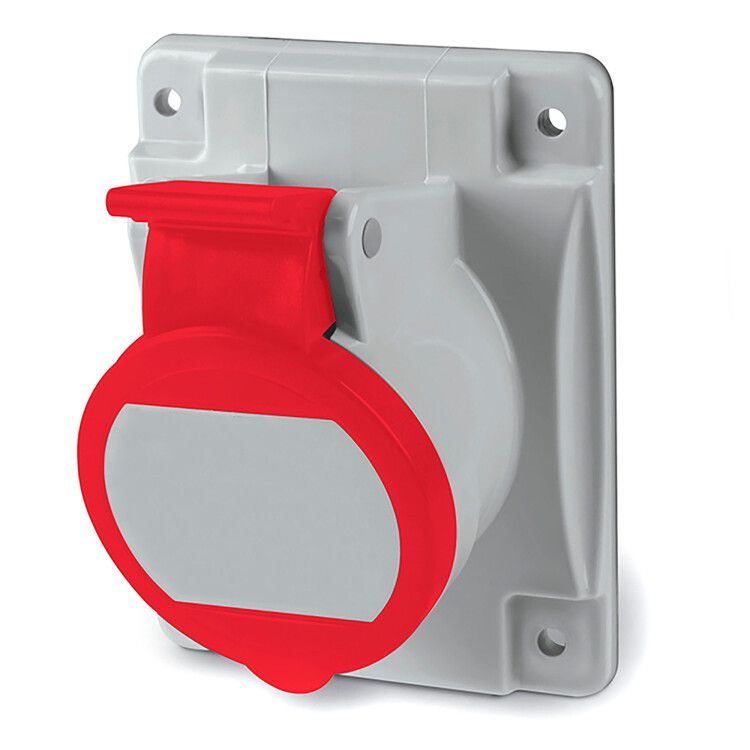

Розетка скрытой установки с наклоном IP44 16А 3P+E+N 400В.Пружинный зажим. | DIS4131667F DKC ДКС

Розетка скрытой установки с наклоном IP44 16А 3P+E+N 400В пружинный зажим от бренда DKC (ДКС), артикул dis4131667f, предназначена для надёжного подключения промышленного оборудования на стационарных поверхностях. Отличается компактным корпусом, наклонной ориентацией и безвинтовым зажимом, что ускоряет монтаж и снижает риск плохого контакта.

Назначение и область применения

Эта розетка используется там, где требуется безопасное и прочное подключение трёхфазного оборудования с заземлением и нулём. Подходит для установки в щитах, на стенках станков, конвейерах, насосных системах и других промышленных объектах. Наклонное исполнение позволяет удобно подключать штекеры даже в ограниченном пространстве. Устройство соответствует стандарту CEE и рассчитано на работу в условиях повышенной влажности, пыли и механических воздействий.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Частота: 50 / 60 Гц
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Тип подключения: безвинтовая пружинная клемма
• Сечение провода: 1,5 – 4 мм2
• Габариты: 70 × 87 мм
• Цвет корпуса: красный
• Материал корпуса: ударопрочный пластик
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)
• Ударопрочность: класс 5 (выдерживает механические нагрузки)
• Устойчивость к УФ-излучению: да
• Военное исполнение: да (соответствует требованиям к надёжности в экстремальных условиях)

Совместимость и монтаж

Розетка совместима с плагинами стандарта CEE 16A 3P+E+N. Для монтажа необходимо вырезать отверстие в панели по габаритам 70×87 мм. Кабель зачищается до 12–15 мм изоляции и вставляется в клемму - контакт затягивается автоматически при введении провода. Монтаж выполняется на вертикальную или горизонтальную поверхность. Благодаря наклонному расположению контактов, штекер легче вводить и выводить, особенно при работе в труднодоступных местах. Не требует специального инструмента - достаточно отвёртки для фиксации корпуса в монтажной коробке.

Безопасность и стандарты

Розетка выполнена в соответствии с международными нормами для промышленных разъёмов. Степень защиты IP44 обеспечивает безопасность при случайных брызгах воды и попадании инструментов. Военное исполнение гарантирует долговечность при перепадах температур, вибрациях и длительной эксплуатации. Корпус изготовлен из самозатухающего пластика, устойчивого к УФ-излучению - не теряет форму и цвет под прямыми солнечными лучами. Соответствие стандарту CEE исключает возможность некорректного подключения к бытовым сетям.

Преимущества

• Безвинтовые клеммы - экономят время при подключении, исключают люфт и ослабление контакта
• Наклонная форма - упрощает подключение и отключение штекера, особенно в плотных сборках
• Высокая степень защиты IP44 - допускает использование в цехах, на открытых площадках, в помещениях с повышенной влажностью
• Красный цвет - визуально выделяет точку подключения, снижает риск ошибочного подключения
• Ударопрочность и УФ-стойкость - увеличивают срок службы в сложных условиях
• Военное исполнение - гарантированная надёжность при любых внешних воздействиях

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при непрерывном контакте с жидкостью
• Не рекомендовано использовать в средах с агрессивными химическими веществами - материал корпуса не устойчив ко всем типам растворителей
• Подходит только для проводов сечением 1,5–4 мм2 - применение меньших или больших жил может привести к перегреву или плохому контакту
• Не совместима с бытовыми розетками и штекерами IEC 60320 - отличается формой и расстоянием между контактами

Примеры использования

• Подключение трехфазного станка с ЧПУ на производственной линии
• Точка питания насосной группы в канализационном коллекторе
• Разъём для временного подключения сварочного аппарата на стройплощадке
• Фиксированная розетка в распределительном щите на складе с высокой запылённостью
• Оборудование в военных мобильных пунктах управления

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 1,5–4 мм2, чтобы избежать нагрева клемм
• При установке в металлический ящик убедитесь, что корпус розетки не замыкает на землю через крепёж - изолируйте его при необходимости
• При использовании в холодных условиях (ниже -20C) перед подключением дайте устройству адаптироваться к температуре - пластик становится менее эластичным
• Проверяйте состояние клемм каждые 6–12 месяцев - хотя они безвинтовые, вибрации могут вызывать микросмещения
• Для обслуживания отключите питание - даже при отключенном оборудовании возможен потенциал на фазах
• Выбирайте эту модель вместо обычной розетки, когда нужна надёжность, скорость подключения и защита от внешней среды - она лучше, чем бытовые решения, в промышленной среде
