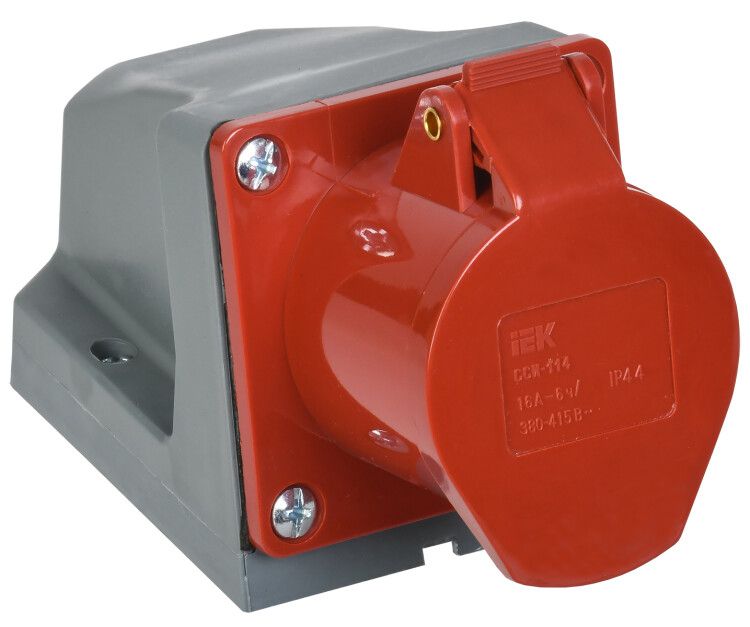

Розетка кабельная 16А 3Р+E IР44 на поверхность 380В 114 - PSR12-016-4 IEK

Розетка стационарная 16А 380В 3P+PE ССИ-114 IP44 от IEK предназначена для надёжного подключения трёхфазного промышленного оборудования с заземлением. Модель ССИ-114 обеспечивает защиту от брызг и пыли, что делает её подходящей как для внутренней, так и для уличной установки.

Назначение и область применения

Розетка ССИ-114 используется для подключения трёхфазного электрооборудования с рабочим напряжением до 400 В и током до 16 А. Она применяется там, где требуется безопасное и долговечное соединение с переносными или стационарными устройствами: строительные машины, сварочные аппараты, насосы, компрессоры, станки, оборудование в бытовках, киосках, на турбазах и в гостиницах. Устройство совместимо с кабелями, имеющими вилки стандарта CEE (плагины типа “Europlug” 3P+PE).

Технические характеристики

• Номинальное напряжение: 400 В (соответствует 380 В сети)
• Номинальный ток: 16 А
• Количество полюсов: 3 фазы + PE (защитное заземление)
• Степень защиты: IP44 - защищена от брызг воды из любого направления и от твердых частиц больше 1 мм
• Частота: 50/60 Гц - работает в любой сетевой среде
• Тип подключения: винтовые клеммы - удобны для монтажа медными проводами
• Диапазон сечений кабеля: 1,0–2,5 мм2 - оптимально для нагрузок до 16 А
• Исполнение: открытой установки - монтируется на стену или щит
• Тип крепления: наружное - не требует углубления в стену
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и воздействию окружающей среды
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению CEE
• Цвет: красный - визуально выделяет силовое подключение среди других розеток
• Гарантия: 5 лет

Совместимость и монтаж

Розетка ССИ-114 совместима с любыми штепсельными вилками стандарта CEE 3P+PE (например, тип IEC 60309). Для монтажа используйте два винта на задней панели - они позволяют закрепить изделие на плоской поверхности. Кабель подключается через винтовые клеммы: фазы L1, L2, L3, заземление PE. Сечение провода не должно выходить за пределы 1,0–2,5 мм2 - более толстый кабель не войдёт, более тонкий может плохо фиксироваться. Перед подключением обязательно отключите питание.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями международного стандарта IEC 60309 для силовых соединений. Наличие заземляющего контакта и степень защиты IP44 обеспечивают безопасную работу даже во влажных условиях. Корпус изготовлен из самозатухающего пластика, снижающего риск возгорания. Применение в помещениях с повышенной влажностью допускается, но не рекомендуется для постоянного погружения или прямого потока воды.

Преимущества

• Удобная винтовая клемма - позволяет плотно затянуть провод без специального инструмента
• Ярко-красный цвет - легко отличить от обычных розеток, снижает вероятность ошибочного подключения
• Высокий класс защиты IP44 - подходит для условий на объектах с пылью, влагой и случайными брызгами
• Длительная гарантия - 5 лет подтверждают надёжность производства IEK
• Поддержка проектного ассортимента - рекомендована для использования в проектировании промышленных и коммерческих объектов

Ограничения применения

• Не предназначен для работы при температуре ниже -25 C - материал становится хрупким
• Запрещено использовать с кабелями сечением менее 1,0 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не следует применять в местах с постоянным прямым попаданием дождя или струй воды - IP44 не обеспечивает герметичность при напорном водяном потоке
• Не подходит для подключения оборудования с током выше 16 А - превышение нагрузки вызывает нагрев и выход из строя

Примеры использования

• Подключение сварочного аппарата на стройплощадке
• Электропитание циркулярной пилы в мастерской
• Розетка для кондиционера в бытовке на объекте
• Силовой вход для насосной станции на даче
• Обеспечение энергоснабжения освещения и розеток в киоске на автобусной остановке

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - лучше всего использовать 1,5 мм2 для большинства задач
• При монтаже на улице устанавливайте розетку под небольшим наклоном - чтобы вода не собиралась в месте входа кабеля
• Используйте розетку ССИ-114 только с вилками того же стандарта - адаптеры снижают надёжность соединения
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно при частом подключении/отключении оборудования
• Для многократного использования в промышленных условиях выбирайте модели с металлическими контактами - здесь они пластиковые, поэтому не рассчитаны на ежедневные циклы подключения
