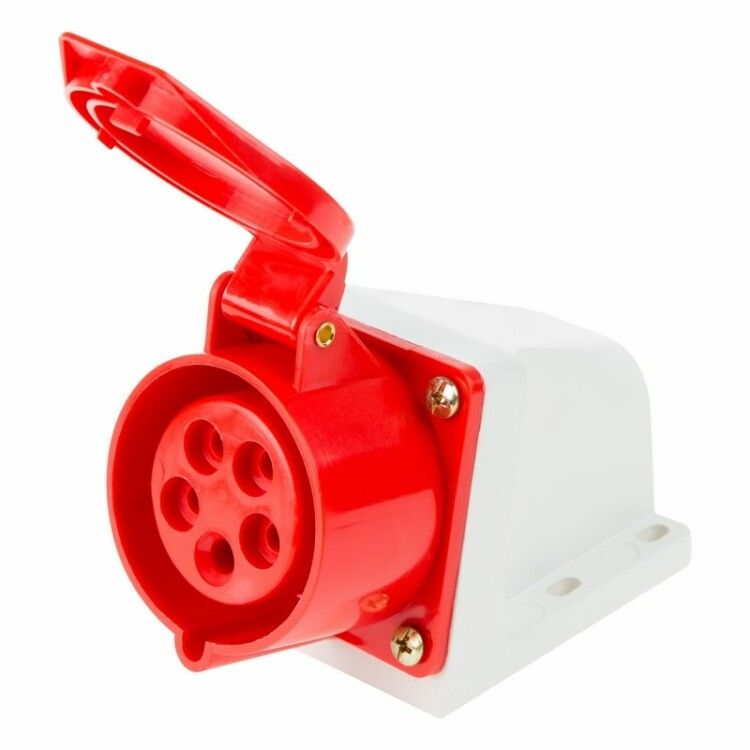

Розетка стационарная 115 3Р+РЕ+N 16А 400В IP44 REXANT 11-8911

Розетка стационарная 115 16А 3Р+РЕ+N 380В IP44 от Rexant - это прочный силовой разъём для постоянной установки в условиях повышенной влажности, пыли и механических нагрузок. Артикулы etm11-8911 и 11-8911 подходят для подключения трёхфазного оборудования в промышленных и внешних условиях.

Назначение и область применения

Розетка стационарная 115 16А 3Р+РЕ+N 380В IP44 предназначена для подключения трёхфазного электрооборудования с заземлением. Она используется там, где требуется надёжное и безопасное питание в сложных условиях - на открытых площадках, в цехах, строительных боксах, бытовках, на объектах с высокой запылённостью или влажностью. Подходит для станков, компрессоров, сварочных аппаратов, насосов и других устройств с кабельным питанием.

Технические характеристики

• Номинальный ток: 16 А - выдерживает длительную нагрузку до 16 ампер без перегрева;
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В переменного тока;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один рабочий ноль (N), один защитный заземляющий контакт (PE);
• Степень защиты: IP44 - защищает от попадания частиц крупнее 1 мм и от брызг воды со всех сторон;
• Заземляющий контакт расположен в положении «6 часов» - соответствует стандартному расположению для удобства подключения;
• Подключение проводов: винтовые клеммы - обеспечивают надёжный контакт при затяжке отверткой;
• Крепление: наружное - устанавливается на стену или поверхность через отверстия в корпусе;
• Исполнение: открытой установки - не требует внутренней ниши, монтируется прямо на поверхность;
• Кабельный ввод: уплотнительная гайка - герметично фиксирует кабель диаметром до 12 мм;
• Материал корпуса: пластик - ударопрочный, не поддерживающий горение, устойчивый к УФ-излучению;
• Цвет: красный - визуально отличаемый цвет для обозначения трёхфазных мощных точек питания.

Совместимость и монтаж

Розетка стационарная 115 16А 3Р+РЕ+N 380В IP44 совместима с любыми промышленными вилками стандарта IEC 60309, имеющими аналогичную конфигурацию (5-pin, 16A, blue or red housing). Для монтажа используйте два крепёжных отверстия на корпусе. Перед установкой проверьте соответствие диаметра кабеля уплотнительной гайке - максимальный допустимый диаметр составляет около 12 мм. После подключения проводов обязательно затяните винты клемм усилием 0,5–0,7 Нм - недостаточно плотное соединение вызывает нагрев.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р МЭК 60309-2 и обеспечивает класс защиты II - двойная изоляция. Конструкция исключает случайное прикосновение к токоведущим частям при установленной крышке. Красный цвет корпуса сигнализирует о наличии опасного напряжения - это соответствует нормам безопасности для трёхфазных сетей.

Преимущества

• Высокая степень защиты IP44 позволяет использовать розетку вне помещения и в сырых зонах;
• Уплотнительная гайка предотвращает просачивание влаги и пыли внутрь устройства;
• Пластиковый корпус не корродирует и не деформируется под действием температур от –25C до +40C;
• Чёткая цветовая маркировка снижает риск ошибочного подключения;
• Винтовые клеммы позволяют легко заменить повреждённый кабель без специнструментов.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или потока жидкости;
• Не рекомендовано использование в средах с химически активными парами (например, кислоты, щёлочи) - материал корпуса не устойчив к агрессивным веществам;
• Максимальная температура окружающей среды - +40C; выше этого значения возможен перегрев;
• Не следует применять с оборудованием, потребляющим более 16 А - превышение тока вызовет оплавление контактов.

Примеры использования

• Подключение трёхфазного станка на металлообрабатывающем предприятии;
• Электропитание воздушного компрессора на строительной площадке;
• Розетка в бытовке для питания сварочного аппарата и освещения;
• Точка питания в гостинице для обслуживания профессионального оборудования;
• Электроснабжение теплицы с автоматической системой полива и вентиляцией.

Практические советы

• Перед первым включением проверьте правильность подключения фаз и заземления мультиметром - неверное подсоединение может повредить оборудование;
• При монтаже на улице направьте вход кабеля вниз - это предотвратит скапливание воды у гайки;
• Регулярно осматривайте клеммы на предмет окисления - особенно в условиях высокой влажности;
• Не закручивайте винты слишком сильно - можно повредить резьбу в пластиковом корпусе;
• При необходимости замены розетки - отключите питание всей цепи, даже если есть кнопка «выкл» на оборудовании.
