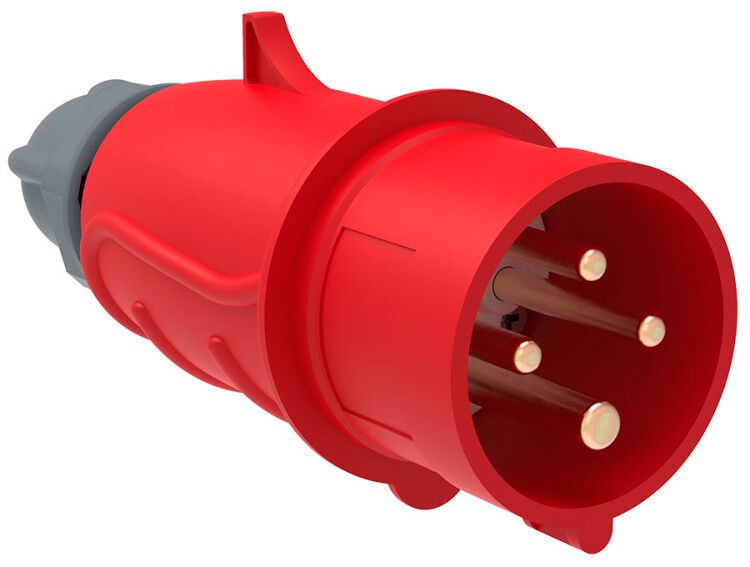

Вилка переносная ССИ-014 16А-6ч/380-415В 3Р+РЕ IP44 MAGNUM | PSN02-016-4 IEK

Вилка переносная кабельная 16А 3Р+РЕ 380-415В IP44 ССИ-014 от бренда IEK - это надёжный силовой разъём серии MAGNUM для подключения мобильного и промышленного оборудования. Разработан для работы в сложных условиях, обеспечивает устойчивый контакт и защиту от внешних воздействий.

Назначение и область применения

Вилка ССИ-014 предназначена для подключения переносного электрооборудования к трёхфазным сетям напряжением до 400 В. Подходит для временного и постоянного питания устройств, требующих заземления. Применяется на стройплощадках, в цехах, на турбазах, в пунктах проведения массовых мероприятий, в бытовках и других местах с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку типичных мощных инструментов и станков
• Напряжение: 400 В (рабочий диапазон 380–415 В) - совместима с промышленными трёхфазными сетями
• Количество полюсов: 3P+PE - три фазы + отдельный заземляющий контакт
• Степень защиты: IP44 - защищена от брызг воды и твёрдых частиц размером более 1 мм
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение проводов
• Диапазон сечений кабеля: 1,0–2,5 мм2 - подходит для медных жил стандартных переносок
• Частота: 50/60 Гц - работает в любых сетях, включая российские и европейские
• Материал корпуса: пластик - устойчив к механическим повреждениям и химическим воздействиям
• Цвет: красный - стандартная цветовая маркировка для трёхфазных разъёмов
• Положение заземляющего контакта: 6 часов - соответствует стандарту CEE 17
• Оrientация подключения: прямолинейная - компактная форма, легко вставляется в розетки
• Кабельный ввод: уплотнительная гайка - герметизирует кабель, предотвращает выдергивание
• Гарантия: 60 месяцев - длительный срок службы благодаря качественному производству

Совместимость и монтаж

Вилка ССИ-014 совместима с розетками стандарта CEE 17 (синего цвета для 400 В). Установка выполняется через винтовые клеммы внутри корпуса. Для монтажа используйте кабели с жилами сечением 1,0–2,5 мм2. Уплотнительная гайка плотно фиксирует кабель - перед сборкой убедитесь, что её размер соответствует наружному диаметру изоляции. Не допускается использование кабелей с жилами меньше 1,0 мм2 - риск перегрева. После подключения затяните винты равномерно, чтобы избежать плохого контакта.

Безопасность и стандарты

Вилка ССИ-014 соответствует требованиям ГОСТ IEC 60309-2 и международному стандарту CEE 17. Наличие заземляющего контакта (PE) обеспечивает защиту от поражения током при пробое изоляции. Класс защиты IP44 позволяет использовать устройство во влажных помещениях и на открытых площадках при условии, что разъём не находится под прямым дождём. Серия MAGNUM прошла сертификацию в РФ и ЕАЭС.

Преимущества

• Конструкция разработана инженерами IEK с учётом реальных условий эксплуатации
• Высокая прочность корпуса снижает риск повреждения при ударах и перегрузках
• Фиксация кабеля уплотнительной гайкой исключает случайное выпадение шнура
• Ярко-красный цвет упрощает визуальное распознавание трёхфазного подключения
• Произведено в России - контроль качества на всех этапах производства

Ограничения применения

• Не предназначен для постоянного подключения к сети - используется как переносной элемент
• Не следует применять в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям
• Не рекомендуется для использования при температуре ниже -25 C - возможна потеря эластичности уплотнителей
• Не подходит для кабелей с сечением менее 1,0 мм2 или более 2,5 мм2 - риск перегрева или неплотного крепления
• Не является взрывозащищённым - нельзя использовать в зонах с опасностью возгорания газов или пыли

Примеры использования

• Подключение сварочных аппаратов на стройке
• Питание переносных насосов, компрессоров и циркулярных пил
• Электроснабжение временных офисов и бытовок на объектах
• Освещение и оборудование на фестивалях, ярмарках, спортивных мероприятиях
• Работа с электроинструментом на турбазах и в лагерях

Практические советы

• Перед каждым использованием проверяйте целостность изоляции и состояние клемм - грязь и окислы снижают надёжность контакта
• При подключении кабеля оставьте запас длины внутри корпуса - это снизит нагрузку на клеммы при движении
• Не вставляйте вилку под нагрузкой - всегда отключайте питание перед подсоединением
• При работе в сыром месте после каждого использования протирайте контакты сухой тканью
• Для долгой службы используйте только кабели с медными жилами - алюминий не подходит по параметрам
• Проверяйте соответствие вилки ССИ-014 и розетки - они должны иметь одинаковый цвет и маркировку (красная вилка - синяя розетка)
