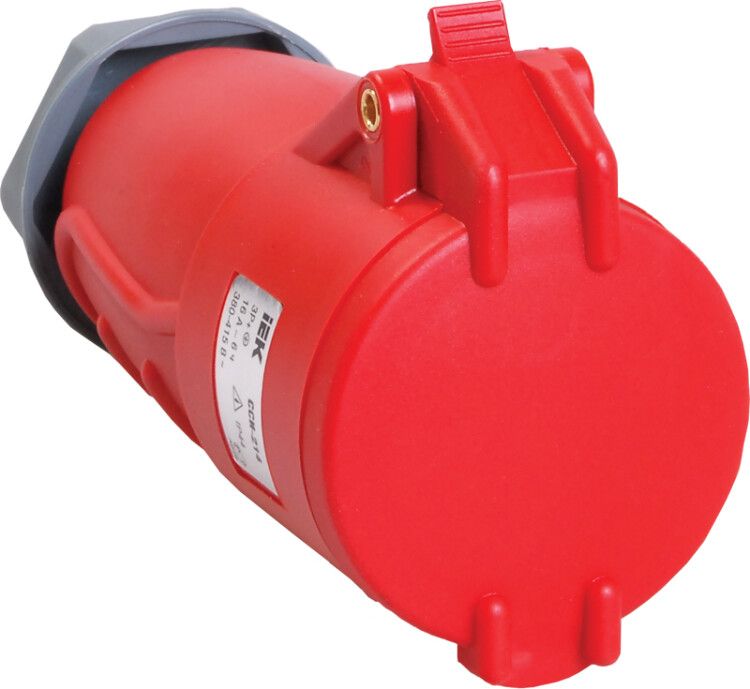

Розетка переносная ССИ-214 MAGNUM 16А 3P+PE IP44 IEK (ИЭК) PSN22-016-4

Переносная розетка ССИ-214 от IEK - это надёжный силовой разъём стандарта CEE с заземлением, предназначенный для временного подключения мощного оборудования на стройплощадках, в цехах и на открытых объектах. Номинальные 16 А и 400 В позволяют использовать её с большинством промышленных инструментов, а степень защиты IP44 обеспечивает устойчивость к брызгам и пыли. Модель ССИ-214 из серии MAGNUM отличается прочным пластиковым корпусом, винтовыми контактами и фиксацией кабеля через уплотнительную гайку.

Назначение и область применения

Розетка ССИ-214 используется там, где требуется мобильное и защищённое подключение трёхфазного оборудования. Подходит для питания: сварочных аппаратов, компрессоров, насосов, шлифовальных машин, конвейеров, осветительных установок на выставках и стройплощадках, а также временных сооружений - бытовок, турбаз, спортивных комплексов. Применяется в условиях повышенной влажности, пыли и механических воздействий, где важна безопасность и долговечность.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В (рабочий диапазон 380–415 В)
• Количество полюсов: 4 (3 фазы + PE - защитное заземление)
• Степень защиты: IP44 - защита от брызг воды с любого направления и твёрдых частиц крупнее 1 мм
• Тип контактов: винтовые - обеспечивают надёжное и проверяемое соединение
• Сечение кабеля: 1,0–2,5 мм2 - совместима с медными проводниками этого диапазона
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба
• Материал корпуса: термостойкий пластик - устойчив к УФ-излучению и механическим повреждениям
• Положение заземляющего контакта: 6 часов - соответствует стандарту CEE 17
• Кабельный ввод: уплотнительная гайка - герметично фиксирует кабель, предотвращает выдергивание
• Частота: 50/60 Гц - работает в сетях РФ и Европы
• Цвет: красный - визуально выделяет силовое оборудование среди других разъёмов
• Гарантия: 60 месяцев - один из самых длинных сроков в классе

Совместимость и монтаж

Розетка ССИ-214 совместима с любыми вилками стандарта CEE 17 (синего цвета - 16 А, 3P+PE). Для монтажа необходимо:

• Подключить кабель сечением 1,0–2,5 мм2 к винтовым клеммам: L1, L2, L3, PE
• Закрутить уплотнительную гайку до плотного прилегания - это исключает люфт и попадание влаги
• Не допускать перегрузки - максимальный ток 16 А; при длительной работе нагрузка должна быть ниже 80%
• Проверить соответствие посадочного диаметра кабеля - гайка рассчитана на внешний диаметр 6–10 мм

При сборке используйте отвертку с плоским жалом - винты затягиваются рукой, но окончательная фиксация требует усилия. Кабель не должен быть слишком толстым - это нарушит герметичность.

Безопасность и стандарты

Розетка ССИ-214 соответствует требованиям ГОСТ IEC 60309-2 и международному стандарту CEE 17. Конструкция выполнена с учётом требований безопасности к временным электромонтажным устройствам. Защитное заземление (PE) обязательно для всех металлических корпусов оборудования. Цветовая маркировка (красный) указывает на рабочее напряжение 400 В - это снижает риск случайного подключения к бытовым розеткам 220 В.

Преимущества

• Высокая надёжность благодаря винтовому зажиму - не ослабевает при вибрации
• Защита IP44 позволяет работать под открытым небом и в сырых помещениях
• Уплотнительная гайка исключает вырывание кабеля даже при резком движении
• Произведено в России - контроль качества на каждом этапе
• Долгий срок службы - 60 месяцев гарантии подтверждает качество материалов
• Ярко-красный корпус - легко найти в темноте и отличить от бытовых разъёмов

Ограничения применения

• Не предназначен для постоянной установки - только для временного подключения
• Не следует использовать в средах с химически активными парами (например, кислоты, щёлочи)
• Не рекомендуется для работы при температуре ниже –25 C - материал становится хрупким
• Не поддерживает автоматическое отключение - не заменяет УЗО или автоматический выключатель
• Не совместима с вилками других типов (например, Schuko, евростандарт)

Примеры использования

• На стройке: питание перфоратора, болгарки, бетономешалки
• В цеху: подключение станка с ЧПУ или воздушного компрессора
• На мероприятии: освещение и звуковое оборудование на фестивале
• В бытовке: зарядка инструмента, работа светильника и обогревателя
• На даче: временное подключение насоса для полива или генератора

Практические советы

• Выбирайте кабель с запасом по сечению - лучше 2,5 мм2, чем 1,5 мм2, особенно при длинном протяжении
• Проверяйте затяжку винтов каждые 2–3 месяца при интенсивной эксплуатации
• Не закручивайте гайку слишком сильно - можно повредить резьбу или уплотнитель
• Храните розетку ССИ-214 в сухом месте - даже при IP44 внутренние контакты чувствительны к конденсату
• При использовании в холодную погоду - перед включением держите розетку в помещении 10–15 минут
• Используйте только оригинальные вилки MAGNUM - нестандартные могут не обеспечивать герметичность
