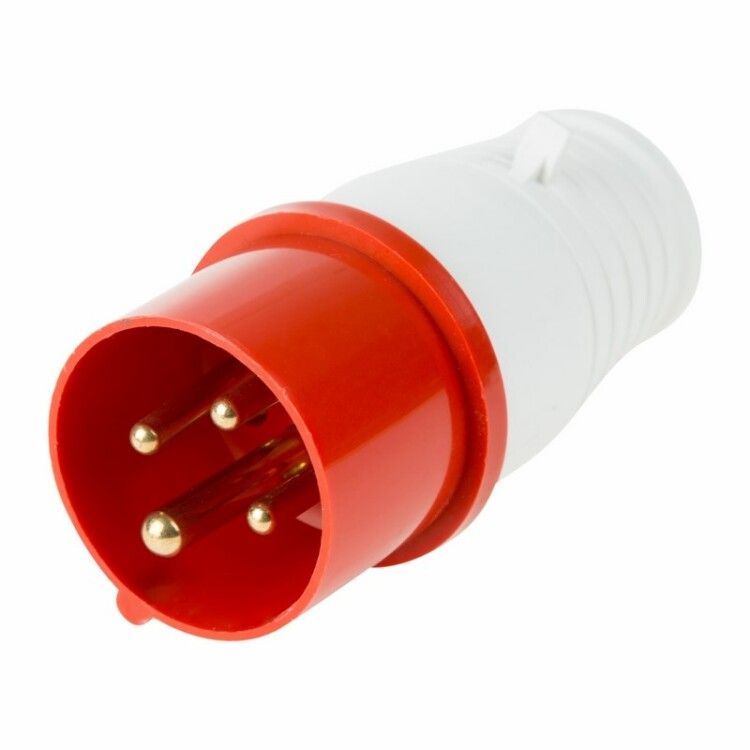

Вилка 014 переносная 3Р+РЕ 16А 380В IP44 | 11-8901 REXANT MEET

Вилка переносная 3Р+РЕ 16А 380В IP44 от Rexant (арт. etm11-8901) предназначена для безопасного подключения трёхфазного мобильного оборудования с заземлением в условиях повышенной запылённости и влажности. Эта модель обеспечивает надёжное соединение в промышленной среде и на открытых площадках.

Назначение и область применения

Вилка переносная 3Р+РЕ 16А 380В IP44 используется для подключения трёхфазного электрооборудования с заземляющим контактом. Она рассчитана на работу в условиях, где есть риск попадания пыли, брызг воды или временного воздействия влаги. Подходит для подсоединения сварочных аппаратов, компрессоров, насосов, циркулярных пил, станков и других устройств с кабельным питанием. Часто применяется на стройплощадках, в мастерских, на объектах с передвижными установками, в бытовках, киосках и на приусадебных участках.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева;
• Номинальное напряжение: 400 В - соответствует стандартному трёхфазному напряжению 380–400 В в сетях с TN-S и TT;
• Количество полюсов: 4 - три фазы (L1, L2, L3) + один контакт заземления (PE);
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и от брызг воды со всех сторон;
• Тип подключения: винтовая клемма - позволяет надёжно закрепить провода сечением до 2,5 мм2;
• Материал корпуса: пластик - устойчив к механическим повреждениям и химически агрессивным средам;
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичную фиксацию кабеля и предотвращает его выдергивание;
• Оrientация подключения: прямолинейная - кабель входит прямо, без изгиба, что снижает риск перелома жил;
• Положение заземляющего контакта: 6 часов - контакт расположен в нижней части вилки, что соответствует стандартной расстановке в промышленных разъёмах.

Совместимость и монтаж

Вилка переносная 3Р+РЕ 16А 380В IP44 совместима с розетками того же типа - 3P+PE, 16A, IP44. Для монтажа необходимо:

• Закрепить кабель через уплотнительную гайку - плотность должна исключать люфт;
• Подключить жилы к винтовым клеммам: L1, L2, L3 - фазы; PE - заземление (не путать с нулём!);
• Не использовать с кабелями меньшего сечения - минимальное сечение рекомендовано 1,5 мм2, оптимально - 2,5 мм2;
• Проверить соответствие полярности и целостность заземления перед первым включением.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60309-2, которые регламентируют конструкцию и безопасность промышленных штепсельных разъёмов. Конструкция исключает случайное подключение к однофазным розеткам благодаря специальной форме и расположению контактов. Наличие заземляющего контакта в положении «6 часов» гарантирует правильное подключение в соответствии с международными нормами.

Преимущества

• Высокая степень защиты IP44 - работает даже при дожде или в пыльном цехе;
• Надёжная винтовая клемма - не требует специнструментов, легко обслуживается;
• Жесткая прямолинейная ориентация - минимизирует нагрузку на кабель, продлевает срок службы;
• Пластиковый корпус - не проводит ток, устойчив к УФ-лучам и температурным колебаниям;
• Чёткое позиционирование заземления - снижает вероятность ошибочного подключения.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или затопления;
• Не подходит для работы при температурах ниже -25C - материал корпуса теряет эластичность;
• Не следует использовать с током выше 16 А - возможен перегрев и деформация клемм;
• Не совместима с однофазными розетками - физическая блокировка предотвращает некорректное подключение.

Примеры использования

• Переносной сварочный аппарат на стройке;
• Циркулярная пила на деревообрабатывающем участке;
• Компрессор в автосервисе;
• Электрообогреватель в бытовке;
• Насос для откачки воды на даче;
• Генератор с трёхфазным выходом на выставке или ярмарке.

Практические советы

• Перед каждым применением проверяйте состояние клемм - окисление или ослабление винтов снижают надёжность;
• Используйте кабель с медными жилами и двойной изоляцией - он лучше выдерживает механические нагрузки;
• Не допускайте перегибов кабеля у входа - используйте кабельные зажимы или направляющие;
• Храните вилку в сухом месте - даже при IP44 длительное воздействие влаги может вызвать коррозию контактов;
• При замене кабеля сохраняйте цветовую маркировку: L1 - коричневый, L2 - чёрный, L3 - серый, PE - жёлто-зелёный.
