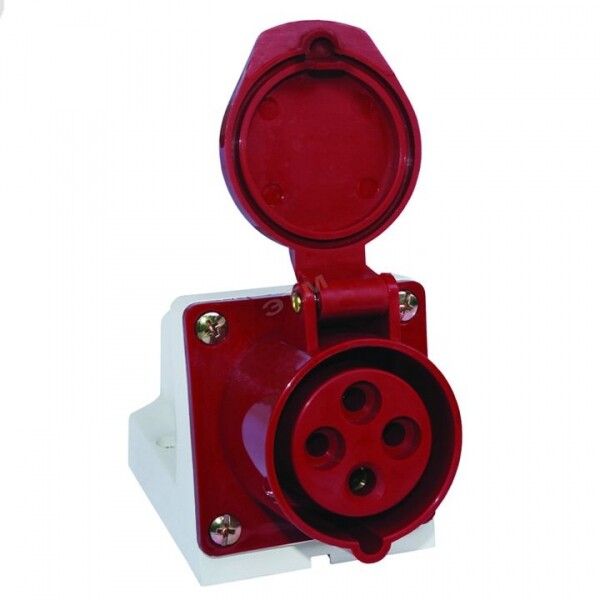

Розетка стационарная наружная 114 3Р+РЕ 16А 380В IP44 EKF PROxima | ps-114-16-380

Розетка стационарная наружная 16 ампер 3Р+РЕ 380 вольт IP44 от EKF - это надёжный силовой разъём стандарта CEE для постоянного подключения тяжёлых потребителей в условиях улицы, стройплощадок или промзон. Артикул ps-114-16-380 соответствует требованиям ГОСТ Р 51323.1-99 и предназначена для работы в суровых климатических условиях.

Назначение и область применения

Розетка стационарная наружная 16 ампер 3Р+РЕ 380 вольт IP44 используется для подключения трёхфазного оборудования с напряжением 380 В и током до 16 А. Подходит для стационарной установки на открытых участках: строительных площадках, объектах с временным энергообеспечением, аварийных генераторных станциях, мобильных торговых точках, прицепах и трейлерах. Обеспечивает безопасное соединение между сетью и оборудованием, требующим заземления.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: 380 В (трёхфазное)
• Количество полюсов: 4 (3 фазы + PE - заземление)
• Степень защиты: IP44 - защищена от брызг воды и предметов более 1 мм
• Способ подключения: винтовые клеммы - удобны для одножильных и многожильных проводов
• Максимальное сечение кабеля: 2,5 мм2
• Материал корпуса: самозатухающий пластик - устойчив к УФ, механическим повреждениям и не поддерживает горение
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом - вертикально вниз)
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +85 C
• Исполнение: открытой установки - монтируется на стену или опору
• Цвет: красный - стандартный цвет для трёхфазных силовых розеток
• Гарантийный срок: 84 месяца
• Соответствие нормам: ГОСТ Р 51323.1-99 (МЭК 60309-1-99)

Совместимость и монтаж

Розетка совместима с штепсельными вилками стандарта CEE 3P+E 16A/380V. Для монтажа требуется поверхность с возможностью крепления болтами через отверстия в корпусе. Диаметр посадочных отверстий не указан - проверьте наличие комплекта крепёжа. Кабель сечением до 2,5 мм2 заводится в клеммы через герметичную вводную муфту. Перед подключением обязательно отключите питание. Настенный монтаж предпочтителен выше уровня возможного попадания воды. Не используйте с кабелями большего сечения - это нарушит контакт и вызовет нагрев.

Безопасность и стандарты

Розетка стационарная наружная 16 ампер 3Р+РЕ 380 вольт IP44 сертифицирована по ГОСТ Р 51323.1-99 и МЭК 60309-1-99. Корпус выполнен из самозатухающего материала, что исключает распространение пламени при перегрузке. Защита IP44 обеспечивает безопасность при случайном попадании брызг воды и препятствует доступу инструментов или пальцев к токоведущим частям. Цветовое выделение в красный соответствует правилам маркировки трёхфазных цепей.

Преимущества

• Высокая термостойкость корпуса - работает даже при экстремально низких (-60 C) и высоких (+85 C) температурах
• Надёжные винтовые клеммы - обеспечивают плотный контакт с любым типом жил
• Защита IP44 - достаточна для большинства уличных условий, кроме прямого потока воды
• Долгий гарантийный срок - 84 месяца свидетельствуют о качестве сборки
• Красный цвет - легко отличить от однофазных розеток, снижает риск ошибочного подключения

Ограничения применения

• Не предназначен для погружения в воду - IP44 не обеспечивает защиту от струй или затопления
• Запрещено использование с кабелями сечением больше 2,5 мм2 - риск перегрева и выхода из строя клемм
• Не рекомендуется для мест с постоянным воздействием прямого душа, струйной воды или сильного осадка - нужна дополнительная защита (накрывные кожухи)
• Не подходит для подключения устройств мощностью выше 10,5 кВт (при 380 В и cosφ=1)
• Не имеет автоматического отключения - необходимо применять внешние устройства защиты (АВ, УЗО)

Примеры использования

• Подключение сварочных аппаратов на стройке
• Энергоснабжение насосов и вентиляторов на временных объектах
• Питание генераторов и аварийных систем
• Электрооборудование в прицепах, фургонах и мобильных пунктах продаж
• Промышленные станки с трёхфазным двигателем в неотапливаемых цехах

Практические советы

• Перед установкой проверьте соответствие вилки подключаемого оборудования - должна быть CEE 3P+E 16A/380V
• При использовании многожильного кабеля обжмите жилы наконечниками - это повысит долговечность контакта
• Не забудьте про заземление: контакт PE должен быть надёжно закреплён - он критически важен для безопасности
• При монтаже в сыром месте используйте дополнительный водоотводящий уголок или защитный козырёк
• Розетка EKF PROxima ps-114-16-380 - часть системы, совместимой с другими изделиями серии PROxima; можно комбинировать с рубильниками, автоматами и распределительными щитами того же бренда
