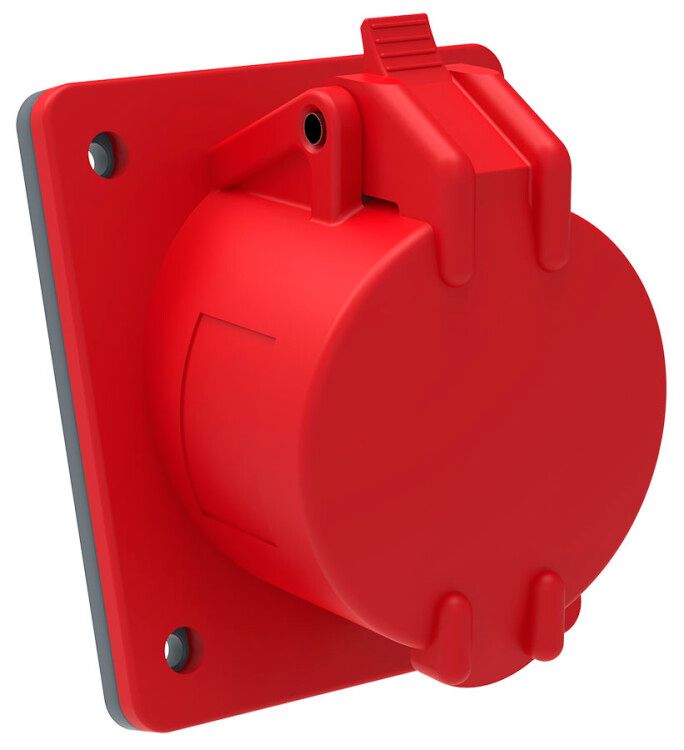

Розетка встраиваемая ССИ-415 16А-6ч/200/346-240/415В 3Р+PЕ+N IP44 MAGNUM | PSN42-016-5 IEK

Розетка встраиваемая 16А 380В 3P+PE+N ССИ-415 IP44 от бренда IEK - это силовой разъём серии MAGNUM, предназначенный для надёжного подключения трёхфазного оборудования с заземлением. Артикул psn42-016-5 обеспечивает устойчивую работу в условиях повышенной влажности и запылённости, что делает её популярным решением на стройплощадках, в цехах и на временных объектах.

Назначение и область применения

Розетка ССИ-415 используется для подключения трёхфазного электрооборудования с рабочим напряжением до 400 В. Подходит для питания станков, сварочных аппаратов, компрессоров, насосов, а также временных сооружений - бытовок, строительных осветительных установок, объектов проведения массовых мероприятий, гостиниц и турбаз. Учитывая степень защиты IP44, она применяется там, где возможны брызги воды или попадание пыли - на открытых площадках, в цехах, на улице под навесом.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 7,3 кВт при 380 В
• Номинальное напряжение: 400 В - совместима с сетями 380–400 В
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N), заземление (PE)
• Степень защиты: IP44 - защищена от твердых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение проводов
• Диапазон сечений провода: 1,5–4,0 мм2 - подходит для медных жил указанного сечения
• Ориентация подключения: угловая - позволяет экономить место и легко выводить кабель в нужном направлении
• Габариты: 75×85 мм - компактный размер для встраивания в стену или щит
• Цвет: красный - визуально отличается от однофазных розеток, снижает риск ошибочного подключения
• Частота: 50/60 Гц - работает в любых сетях стран СНГ и Европы
• Гарантия: 60 месяцев - длительный срок службы благодаря качественным материалам

Совместимость и монтаж

Розетка ССИ-415 соответствует стандарту CEE 380 В, поэтому совместима с штекерами типа CEE 7/4, CEE 7/7 и аналогичными. Монтаж выполняется в подготовленную нишу глубиной не менее 50 мм. Кабели подключаются через винтовые клеммы: фазы - на L1/L2/L3, ноль - на N, заземление - на PE. Положение заземляющего контакта в положении “6 часов” обеспечивает единый ориентир при подключении - так проще избежать перепутывания проводов. Для плотного закрепления используйте монтажные планки, рекомендованные производителем IEK. Не допускается использование с проводами меньше 1,5 мм2 или больше 4,0 мм2 - это может вызвать нагрев и выход из строя.

Безопасность и стандарты

Розетка MAGNUM ССИ-415 разработана в соответствии с ГОСТ IEC 60309-2 и другими международными нормами безопасности. Корпус изготовлен из самозатухающего пластика, устойчивого к механическим повреждениям и воздействию УФ-лучей. Наличие заземления и защита IP44 обеспечивают безопасность при работе в сырых и пыльных средах. Продукт сертифицирован и произведён на заводе IEK GROUP в России.

Преимущества

• Угловая форма - удобна для монтажа в ограниченном пространстве, особенно в углах или возле труб
• Яркий красный цвет - предупреждает о высоком напряжении, исключает путаницу с бытовыми розетками
• Надёжные винтовые клеммы - не требуют периодической затяжки, сохраняют контакт даже при вибрации
• Высокая долговечность - гарантированный срок службы 5 лет при правильной эксплуатации
• Производится в России - доступность запчастей и сервиса, соответствие местным условиям

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при непрерывном контакте с жидкостью
• Не использовать в помещениях с температурой ниже -25 C или выше +55 C - материалы теряют прочность вне этого диапазона
• Не подключать оборудование мощностью более 7,3 кВт - превышение тока приведёт к перегреву и выходу из строя
• Не заменять на обычные бытовые розетки - отсутствие заземления и недостаточная защита сделают эксплуатацию опасной

Примеры использования

• Подключение трехфазного станка на металлообрабатывающем участке
• Питание сварочного аппарата на стройке
• Электроснабжение бытовки на объекте с временными работами
• Освещение и питание оборудования на фестивалях и спортивных мероприятиях
• Работа с воздушными компрессорами на автосервисе

Практические советы

• Перед монтажом всегда отключите питание и проверьте отсутствие напряжения тестером
• При подключении проводов следите, чтобы изоляция не попала под винты - это снижает контакт
• Используйте кабель с жилами того же сечения, что и указано в характеристиках (1,5–4,0 мм2)
• При установке в стену - убедитесь, что ниша достаточно глубока, чтобы крышка розетки не выпирала
• Для частого подключения/отключения используйте штекеры с фиксаторами - они не выпадут случайно
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно при вибрационных нагрузках
