Устройство распределительное РУСп – 3х16/3+3х16/5 У1 IP44 | YKM80-330-54 IEK

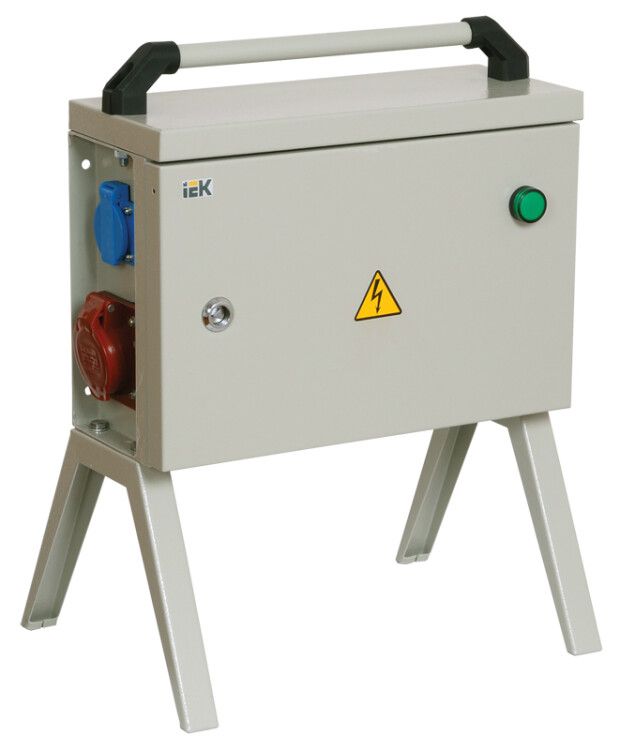

Распределительное устройство РУСп – 3х16/3+3х16/5 У1 IP44 от IEK — переносной щит для безопасного распределения электроэнергии на объектах с высокой мобильностью требований к питанию. Артикул ykm80-330-54 предназначен для временных и постоянных установок там, где нужна надёжная защита от внешних воздействий и удобный доступ к розеткам.

Назначение и область применения

Распределительное устройство РУСп – 3х16/3+3х16/5 У1 IP44 используется для распределения трёхфазного переменного тока 400 В между несколькими электроприёмниками. Подходит для мест, где требуется частая перемена точки питания или повышенная защищённость оборудования. Часто применяется на строительных площадках, в гаражных кооперативах, садовых товариществах, на открытых мероприятиях и в ремонтных зонах.

Технические характеристики

• Номинальное напряжение: 230/400 В — совместимо с однофазным и трёхфазным сетевым напряжением
• Номинальный ток: 40 А — максимальный допустимый ток через главный автомат
• Степень защиты: IP44 — защита от твердых частиц больше 1 мм и брызг воды со всех сторон
• Главный выключатель: дифференциальный автоматический выключатель — обеспечивает защиту от перегрузок, КЗ и утечек тока до 30 мА
• Подключаемая нагрузка: 2,8 кВА — максимальная мощность, которую можно одновременно запитать при 400 В
• Количество розеток CEE 16 A 400 V 5P: 6 шт. — пятиконтактные промышленные розетки для трёхфазных приборов
• Количество розеток SCHUKO: 6 шт. — стандартные бытовые розетки для однофазных устройств
• Материал корпуса: металл — прочный, долговечный, устойчив к механическим повреждениям
• Срок службы: 10 лет — при соблюдении условий эксплуатации
• Способ монтажа: переносной — не требует фиксации, легко перемещается

Совместимость и монтаж

Распределительное устройство РУСп – 3х16/3+3х16/5 У1 IP44 подключается к сети через входной кабель с подходящим сечением (минимум 6 мм² медный для 40 А). Все розетки уже установлены и подключены внутренней проводкой. Монтаж сводится к подводу питания и проверке заземления. Корпус имеет ручки для переноски — не требует крепления к стене или полу. Для работы необходима предварительно смонтированная цепь с автоматическим выключателем на 40 А перед этим устройством.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных щитов. Дифференциальный автомат обеспечивает защиту от поражения током при утечке более 30 мА. Оболочка из металла и степень защиты IP44 снижают риск возгорания и повреждений при работе в условиях пыли, влаги и случайных ударов. Напряжение 400 В требует соблюдения правил безопасности при обслуживании — работать можно только после отключения питания.

Преимущества

• Комбинированный набор розеток — одновременная работа с промышленными (CEE) и бытовыми (SCHUKO) приборами
• Высокая степень защиты IP44 — работает даже под дождём или в пыльном воздухе
• Металлический корпус — устойчив к деформациям, не горит, долго служит
• Встроенный дифавтомат — не нужны дополнительные устройства защиты
• Переносная конструкция — легко перевозить и менять место установки

Ограничения применения

• Не предназначен для постоянной установки внутри помещений — лучше использовать стационарные щиты
• Нет розеток на 63 А или 32 А — нельзя подключать мощную технику типа сварочных аппаратов или крупных компрессоров
• Не рассчитан на длительную работу на пределе нагрузки (2,8 кВА) — рекомендуется оставлять запас 15–20%
• Не следует использовать в средах с химически активными испарениями или постоянным погружением в воду

Примеры использования

• На стройплощадке: питание перфораторов, болгарок, светильников и зарядных станций
• В гараже: подключение сварочного аппарата, компрессора, освещения
• На даче: временное питание насоса, инструментов, холодильника
• На выставке или мероприятии: распределение питания между рекламными экранами, звуковой системой и освещением

Практические советы

• Проверяйте целостность заземляющего контакта в каждой розетке перед первым включением
• Не перегружайте устройство — суммарная мощность всех подключённых приборов должна быть меньше 2,8 кВА
• При использовании в сыром месте регулярно протирайте корпус и проверяйте состояние изоляции кабелей
• Для подключения используйте кабели с маркировкой H07RN-F или аналогичными — они устойчивы к механическим нагрузкам
• При замене дифавтомата выбирайте тот же тип (B/C, 40 А, 30 мА) — не меняйте параметры без перерасчёта всей системы
• Артикул ykm80-330-54 — единственный вариант этого формата в линейке IEK; другие модели имеют другую комбинацию розеток
